场效应管(MOS 管) 和晶体管(三极管)小知识

场效应管(MOS管)

场效应管英文缩写：FET(Field-effecttransistor)

场效应管分类：结型场效应管和绝缘栅型场效应管,场效应管电路符号：

场效应管的三个引脚分别表示为:G(栅极),D(漏极),S(源极)

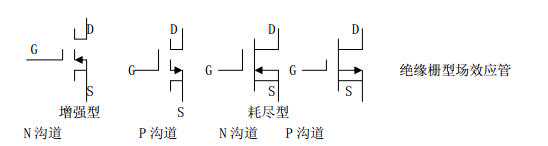

绝缘栅型场效应管

场效应管属于电压控制型元件，又利用多电子导电故称单极型元件，且具有输入电阻高，噪声小，功耗低，无二次击穿现象等优点。具有较高输入电阻、输入电流低于零，几乎不要向信号源吸取电流，在G注入电流的大小，直接影响D电流的大小，利用输出电流控制输出电源的半导体。

场效应管与晶体管的比较（1）场效应管是电压控制元件，而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。（2）场效应管是利用多数载流子导电，所以称之为单极型器件，而晶体管是即有多数载流子，也利用少数载流子导电。被称之为双极型器件。（3）有些场效应管的源极和漏极可以互换使用，栅压也可正可负，灵活性比晶体管好。（4）场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上.

场效应管好坏与极性判别:将针式万用表的量程选择在RX1K档,用黑表笔接D极,红表笔接S极,用手同时触及一下G,D极,场效应管应呈瞬时导通状态,即表针摆向阻值较小的位置,再用手触及一下G,S极,场效应管应无反应,即表针回零位置不动.此时应可判断出场效应管为好管.

将万用表的量程选择在RX1K档,分别测量场效应管三个管脚之间的电阻阻值,若某脚与其他两脚之间的电阻值均为无穷大时,并且再交换表笔后仍为无穷大时,则此脚为G极,其它两脚为S极和D极.然后再用万用表测量S极和D极之间的电阻值一次,交换表笔后再测量一次,其中阻值较小的一次,黑表笔接的是S极,红表笔接的是D极.(有些场效应管D-S极带保护二极管测量应留意).

半导体三极管

半导体三极管在电路中常用"Q"加数字表示，如：Q17表示编号为17的三极管。半导体三极管（简称晶体管）是内部含有2个PN结，并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，OTL电路中的对管就是由PNP型和NPN型配对使用。

半导体三极管放大的条件:要实现放大作用，必须给三极管加合适的电压，即管子发射结必须具备正向偏压，而集电极必须反向偏压,这也是三极管的放大必须具备的外部条件。半导体三极管的主要参数电流放大系数：对于三极管的电流分配规律Ie=Ib+Ic,由于基极电流Ib的变化，使集电极电流Ic发生更大的变化，即基极电流Ib的微小变化控制了集电极电流较大，这就是三极管的电流放大原理。即β=ΔIc/ΔIb。

半导体三极管具有三种工作状态，放大、饱和、截止，在模拟电路中一般使用放大作用。饱和和截止状态一般合用在数字电路中。

半导体三极管的三种基本的放大电路
