二极管的反向恢复时间

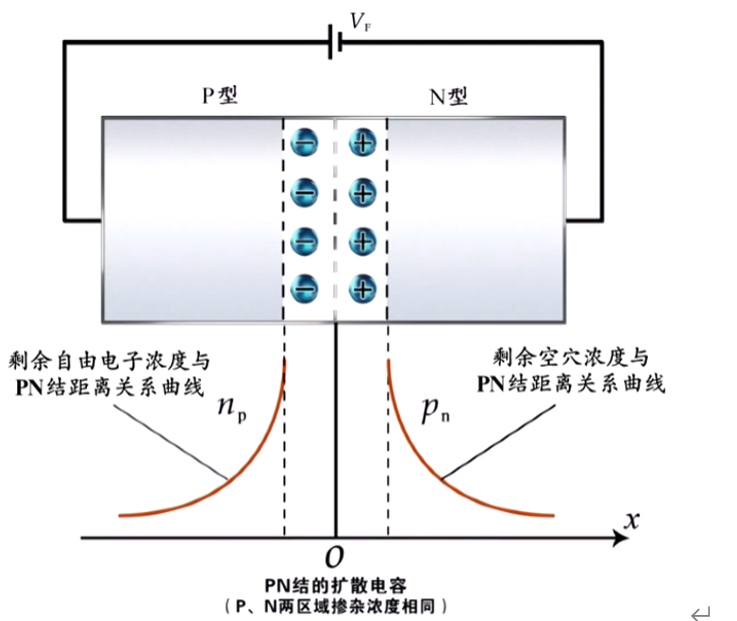

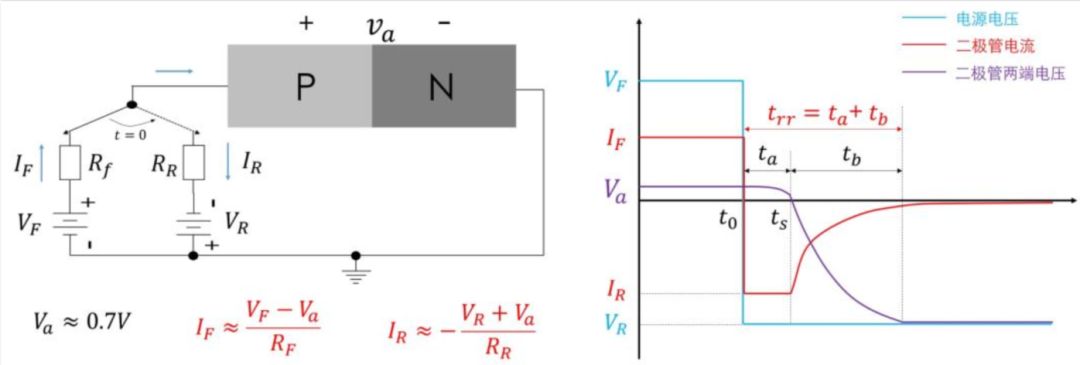

二极管的反向恢复时间是二极管施加反向电压，电流反向从过零点到反向恢复电流Irm的1/10所需要的时间。这个时间与PN结的扩散电容有关；通过如下电路，详细讲解一下二极管的反向恢复时间。
在TT0时，二极管接正电源，即二极管正向偏置，此时正向电流为（Vf-Va）/Rf，在这个过程中PN结附近存储有大量电荷；
当T=T0时，电源迅速反向，这时电流也会同步反向，但PN结的正偏特性不会马上改变，因为这个时候PN结附近有很多电荷（可理解为扩散电容在起作用）此时反向电流为（Vf+Va）/Rf
随着时间的推移，存储在PN结的电荷不断消耗，在T=Ts时，PN结的电荷消耗光了，此时PN结的内电场建立，二极管开始恢复阻断能力，反向电流开始下降
上述整个过程：
截图给的曲线会跟有些文章的曲线有出入，这是因为当电流快速变化时，需要考虑电路中的寄生电感，因为有寄生电感的存在，导致二极管两端会存在比电源还大的电压，也就是反向电压尖峰；分析的时候请注意在二极管正向偏置的时候，会钳住电压，当二极管PN结存储电荷消耗完进入二极管反向偏置时，钳位消失
