R-HS128S-4HF01 原理与维修

长虹欣锐公司研发；整机电路架构；

整个电路由5V待机电路，5Va主板数字供电电路，24V主电源逆变及伴音供电电路，欠压，过压，过流检测等电路组成。其中待机电路采用日本SANKE公司高可靠性电源方案STR-A6059H作为辅助电源，PFC与24V主电源分别采用了2块美国安森美公司的PWM驱动集成电路NCP1606,NCP1393组成。

待机电路简介；

STR-A6059H芯片特性及引脚功能；

BrownOut保护功能（输入电压低时保护电源）

●内置RandomSwitch(随机开关)功能(减小EMINoise干扰)

●内置输入校正的过电流保护:OverCurrentProtection（过电流保护对AC输入电压的依存性较小）

●Timer内置型过负载保护:OverLoadProtection（不需外加元件即可减小过负载时的发热）

●快速锁定解除功能（过电压保护/过热保护锁定动作后，一旦切断AC电源，锁定立即解除）

●Slop补偿功能（防止Sub-Harmonic发振）

●内置AutoStandby功能（通过间歇动作改善轻负载时的效率）

●内置启动电路（没有启动电阻的损耗，实现低损耗功率）

●内置BiasAssist功能（改善轻负载时的启动能力）

●内置LeadingEdgeBlanking功能

●通过双Chip构成，保证雪崩耐量电路工作过程；市电接入后经过抗干扰电路，桥堆整流后的300电压通过开关变压器T1的

初级绕组加至电源模块IC1(STR-A6059H)的7,8脚，通过内部的恒流源电路对5脚外接电容

C13充电，当电压上升至14V时内部电路启动开关管导通，开关变压器T1的1,3绕组有电流流过,在5,6脚产生的感生电势经过二极管D5整流,C13滤波,ZD6稳压后加至5脚持续稳定的为芯片提供电压（同时此电压也为PFC及24V主电源芯片供电）。T1的次级7,9绕组

感生电势经过孪生二极管D6整流经过L5，C15,C16组成的π型滤波后输出5VSTB待机电源。当5V电压发生变化的时候通过R49,R48取样后加至IC6(TL431)控制光耦初级二极管的导通，进而控制光耦3,4脚即IC1的4脚电压来改变内部开关管的导通时间而改变次级电压高低。同时5VSTB电压通过MOS三极管Q9产生为主板数字电路供电的5Va。电源的保护电路，IC1(1)脚外接检测电阻实现内部MOS管过流检测，2脚为内置基准电源300V过压，欠压保护电路检测端子。PFC电路分析；

PFC等效电路图；

电路原理与工作过程；为了减少非阻性负载对电网的兼容性的破坏(EMC)及高次谐波形成的辐射干扰(EMI),同时为了提高用电器对电源的使用效率，所以现在的平板电源中都使用了有源功率校正电路（PFC）电路，下面就此电压形成过程叙述如下；当主板输出开机指令（高电平）至电源板CNS1第1脚后三极管Q11导通，Q11导通光耦IC5A的1,2脚导通，IC5B的3,4脚随之导通高电平加到Q2（2SC2655）基极15V稳压端，Q2导通后输出大约14VVCC电源加到PFC驱动集成电路NCP1606的8脚，PFC电路开始工作后由芯片7脚输出PWM脉冲方波加至大功率MOS管Q3（9N/60）G极，Q3在方波驱动下导通截止，在L4上形成约70V电压与整流后的脉动直流峰值311V叠加经D3整流C03滤波后产生380VPFC电压，其实就是个并联型的DC-DC转换电路。为了详细的解释电压形成我在这里把开关管的工作时间分解成四个阶段，分别为T1-T4。我们假设T1时间为方波脉冲前沿MOS管G极高电平导通，脉动的直流电压经过L4，Q3流到地，那么在L4上形成了左正右负的自感电势，

T2时间开关管为脉冲方波的平顶区开关管继续导通，电流在L4内以磁能的形式予以储存。

T3时间脉冲后延(低电平信号)开关管迅速截止，根据电磁原理当L4的外加电势消失后，以

磁能存储在L4内的电能将会发生偏转，即电压极性反转为左负右正，此电压与整流后的脉动直流叠加后即为我们所说的PFC电压，T4时间开关管截止状态，即休眠期，然后重复上述过程。其中PFC电压的高低与驱动芯片输出的脉冲宽度也就是T2开关管的导通时间成正比。同时PFC电压受控于芯片1脚外接电阻分压值。

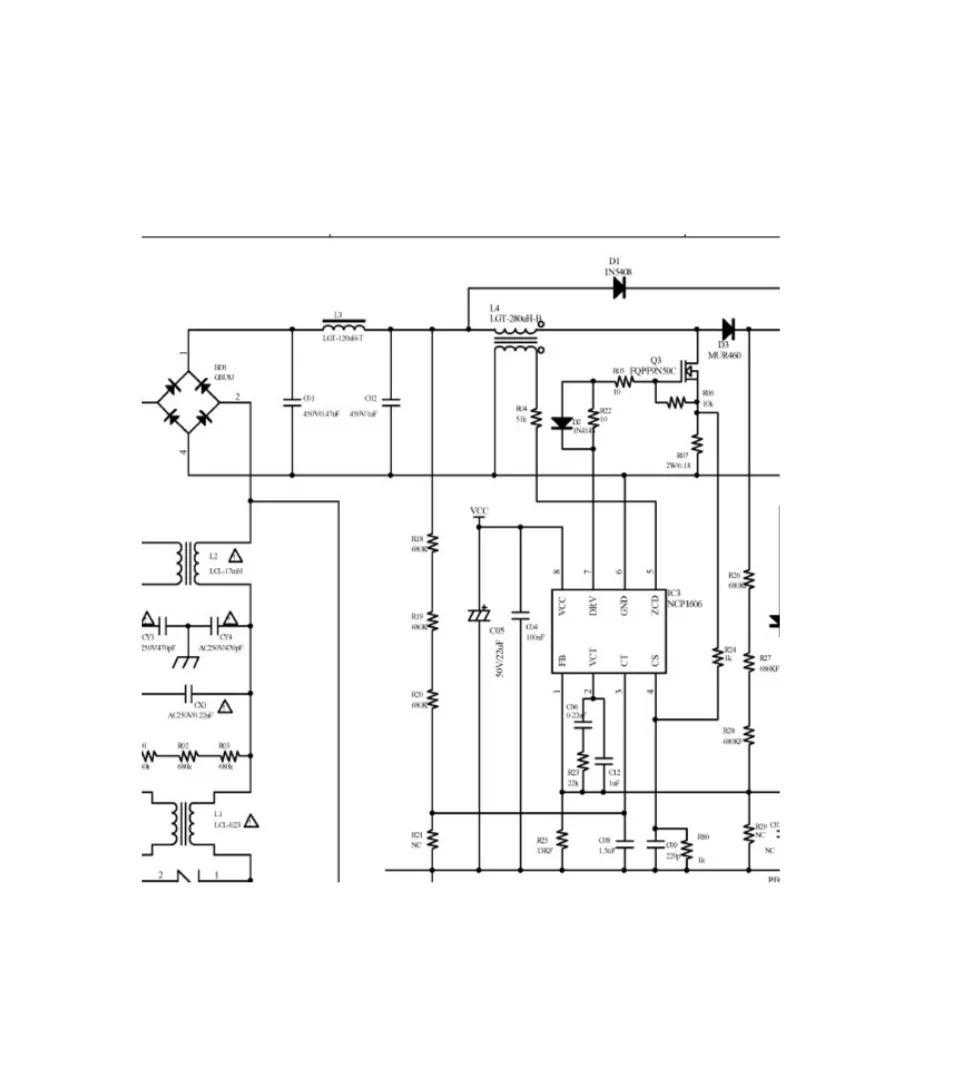

实际电路图；
