电源-并联稳压器TL431扩流
-----前文导读-----
-----本文简介-----
主要内容包括：
①：并联稳压器TL431的扩流
②：并联方式扩流
③：串联方式扩流
④：两种扩流方式比较
-----正文-----
一、并联稳压器TL431的扩流
1.TL431简介
TL431是一种非常经典的并联稳压器，其拥有最高0.5%的精度36V的可调输出电压、低输出噪声、小输出阻抗等优点。其有优异的性能完全可以替代齐纳二极管，且有用作比较器等扩展应用
但是不足之处是只有1~100mA的灌电流能力，当负载电流减小或者断开时，所有的功率都通过TL431的内部三极管发热消耗，因此其不能带大功率负载。TL431典型应用如图1所示。
图1TL431典型应用电路
2.扩流原理
了解TL431内部结构及不能带大负载的原因后我们就可以针对性设计扩展其电流，基本原理是通过外部增加三极管，依靠此三极管承受大电流。同样的也有串联和并联两种扩流方式，以下将分别分析两种扩流方式的原理与优缺点。
二、并联扩流
1.基本原理图
图2TL431并联扩流原理图
2.原理分析
3.仿真分析
图3并联扩流高负载各点电压电流
图4并联扩流小负载各点电压电流
图3图4可以看出，三极管与负载共同承受电流，因此依靠此电路只要提高三极管的功率就可以让TL431输出大功率。但这个电路也存在问题，限流电阻R17的功率为1.39*1.39*5=9.66瓦，这个功率很大，不好选择电阻，需要采用多个大功率电阻并联的形式，非常占用空间和成本。
三、串联扩流
1.基本原理图
图5TL431串联扩流原理图
2.原理分析
3.仿真分析
图6串联扩流大负载各点电压电流
图7串联扩流小负载各点电压电流
但串联形式与LDO一样需要保证一定的输入输出压差，而并联形式只需要调整限流电阻大小即可。
四、串联、并联扩流对比

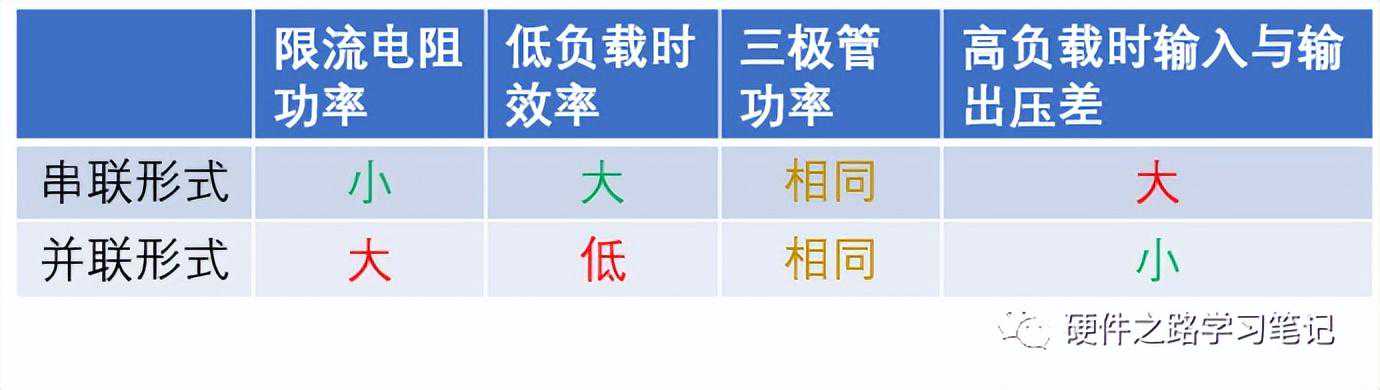

图7串联、并联扩流对比
----总结----
总结：本文介绍了TL431得两种扩流方式，且仿真比较了两种方式的优缺点。觉得写的可以或者对你有帮助的话麻烦点个赞，谢谢
-------------
