ams1117-3.3v电源稳压芯片低压差线性稳压器
AMS1117是一个三端稳压器，它的稳压调整管是由一个PNP驱动的NPN管组成，有固定和可调两个版本可用，输出电压可以是：1.2V，1.5V，1.8V，2.5V，2.85V，3.0V，3.3V，和5.0V。是一种输出电压为3.3V的正向低压降稳压器，适用于高效率线性稳压器。

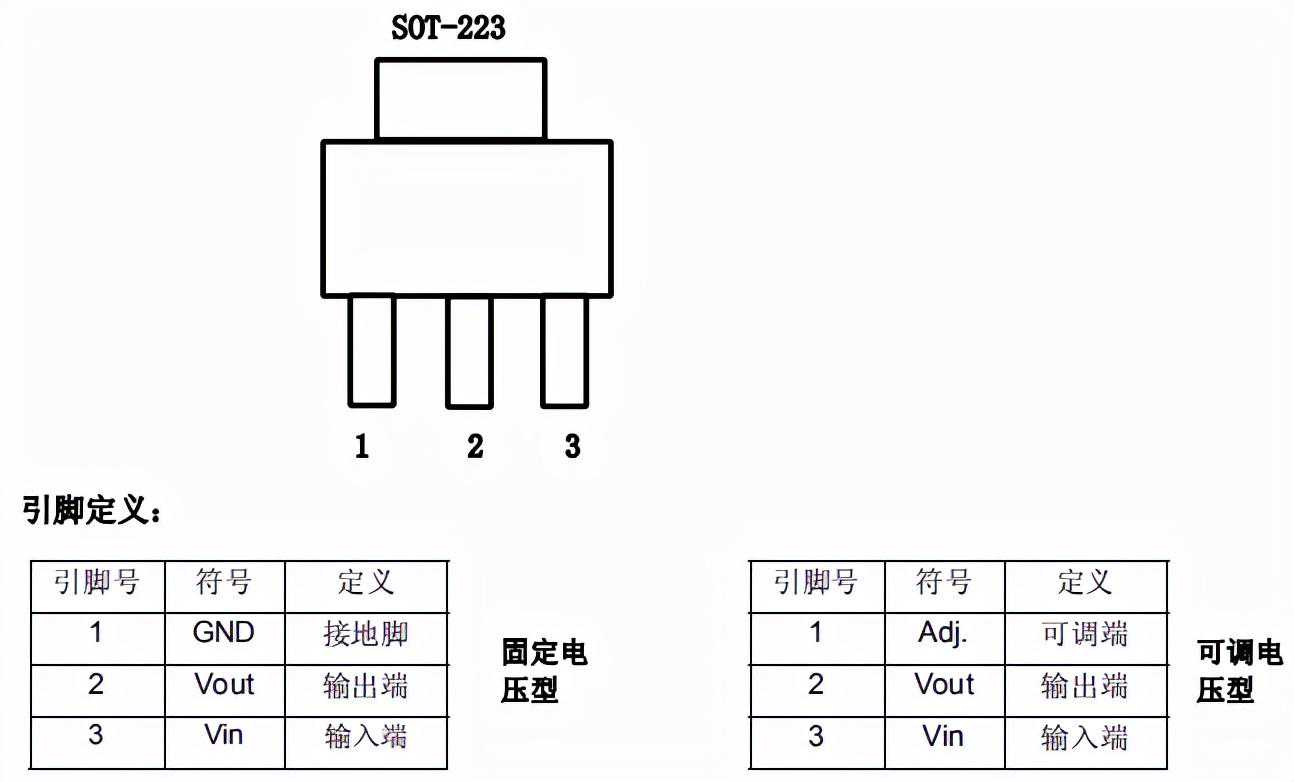

管脚图
稳压芯片特点
■最大输出电流为1A
■输出电压精度高达±2％
■稳定工作电压范围为高达12V
■电压线性度为0.2％
■负载线性度为0.4％
■环境温度：TA的范围是-20℃~125℃
应用电路图
稳压芯片输出电压：3.235~3.365V（10mA≤Iout≤1A,5.3V≤Vin≤12V）；线路调整（最大）：10mV（5.3V≤Vin≤12V）；负载调节（最大）：20mV（Vin=5.3V,0≤Iout≤1A）；电压差（最大）：1.4V静态电流（最大）：12mA；纹波抑制（最小）：60dB。更多三端稳压器ams1117将5V的电源转换成3.3V的应用资料请向骊微电子申请。
