M3568多屏同显异显应用实例
图1M3568-EV-Board评估板
M3568-EV-Board将1路4通道的MIPI-DSI显示接口引出，数字信号通讯采用0.5mm40Pin的FFC连接器，连接器如图2所示，信号定义如表格1所示。
图2MIPI-DSI接口
表格1MIPI-DSI液晶屏接口引脚定义
M3568-EV-Board将1路标准HDMI显示信号引出，数字信号通讯标准HDMI连接器，连接器如图3所示，信号定义如表格2所示。

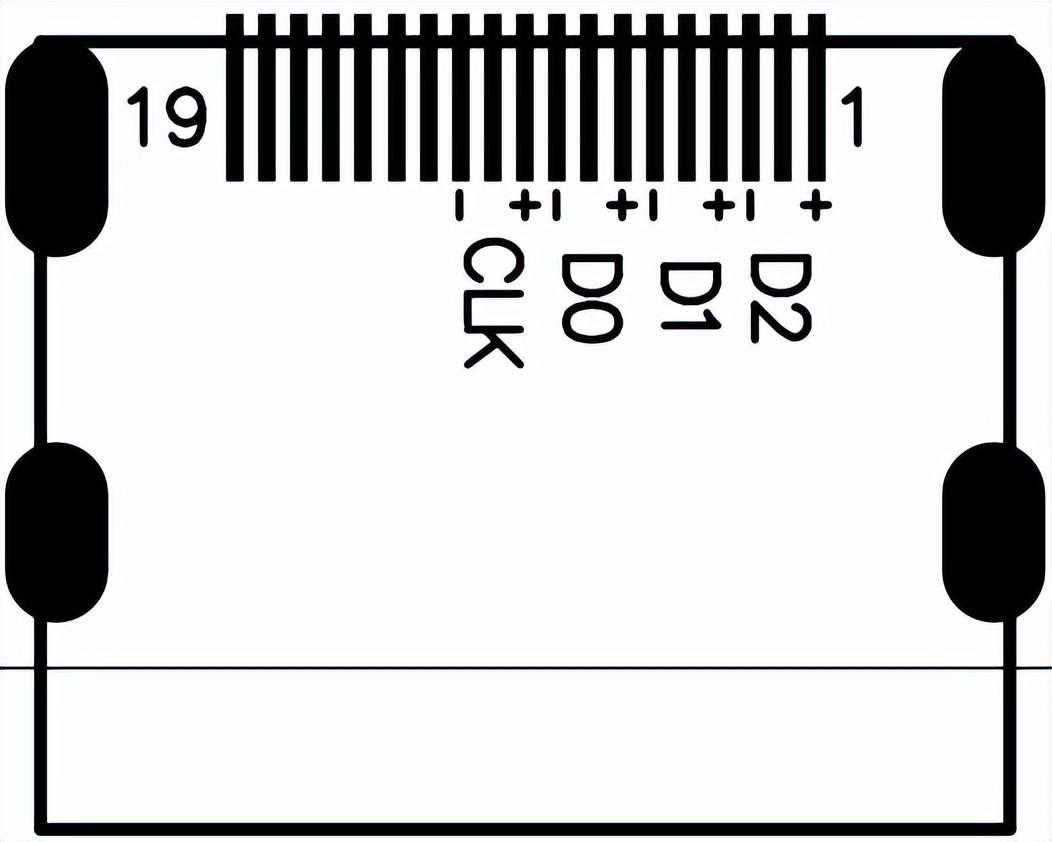

图3HDMI接口

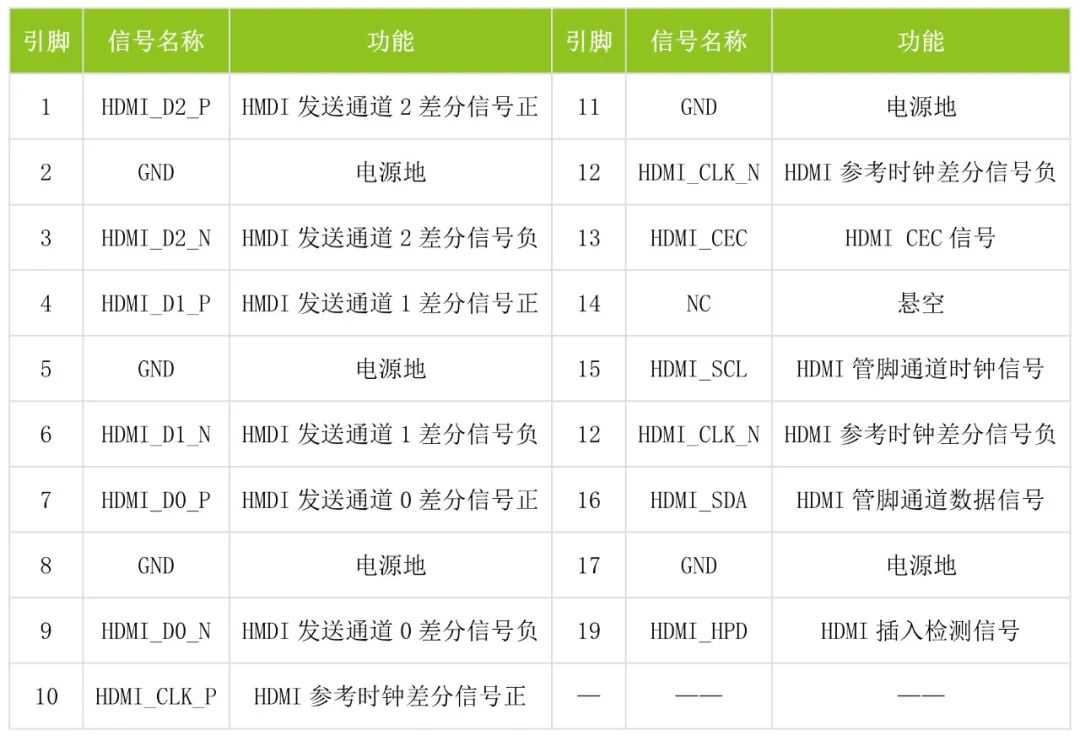

表格2HDMI接口引脚定义
M3568-EV-Board将1路4通道的LVDS显示信号引出，数字信号通讯采用0.5mm40Pin的FFC连接器，连接器如图4所示，信号定义如表格3所示。
图4LVDS液晶屏接口
表格3LVDS液晶屏接口引脚定义
M3568-EV-Board将1路标准DP显示信号引出，数字信号通讯标准DP连接器，连接器如图5所示，信号定义如表4所示。
图5DP接口
表格4DP接口引脚定义
如图6所示为板子接上了3个屏幕HDMI、DSI、LVDS的效果。
图6M3568-EV-Board评估板三屏同显
如果需要使用多屏异显的功能，需要配置Weston显示服务器。
$vim/etc//_DRM_MIRROR=1这一行的意思是让副屏不再同步主屏数据，也就是多屏同显改为多屏异显。//默认主屏为lvds$!video/x-raw,width=1280,height=800!autovideosink/dev/null$echo"output:HDMI-A-1:prefer"/tmp/.weston_$=colors!video/x-raw,width=1024,height=600!autovideosink/dev/null$echo"output:DSI-1:prefer"/tmp/.weston_$=spokes!video/x-raw,width=1280,height=800!autovideosink/dev/nullHdmi、dsi、lvds三屏异显效果如所示。
图7M3568-EV-Board评估板三屏异显
双屏同显、双屏异显操作和三屏同显、三屏异显是一样的。
