布线(Layout)是pcb设计工程师最基本的工作技能之一。走线的好坏将直接影响到整个系统的性能，大多数高速的设计理论也要最终经过Layout得以实现并验证，由此可见，布线在高速pcb设计中是至关重要的。下面PCB工厂将针对实际布线中可能遇到的一些情况，分析其合理性，并给出一些比较优化的走线策略。
蛇形线是Layout中经常使用的一类走线方式。其主要目的就是为了调节延时，满足系统时序设计要求。设计者首先要有这样的认识：蛇形线会破坏信号质量，改变传输延时，布线时要尽量避免使用。但实际设计中，为了保证信号有足够的保持时间，或者减小同组信号之间的时间偏移，往往不得不故意进行绕线。
那么，蛇形线对信号传输有什么影响呢?走线时要注意些什么呢?其中最关键的两个参数就是平行耦合长度(Lp)和耦合距离(S)，如图1-8-21所示。很明显，信号在蛇形走线上传输时，相互平行的线段之间会发生耦合，呈差模形式，S越小，Lp越大，则耦合程度也越大。可能会导致传输延时减小，以及由于串扰而大大降低信号的质量，其机理可以参考第三章对共模和差模串扰的分析。
下面是给Layout工程师处理蛇形线时的几点建议：
1.尽量增加平行线段的距离(S)，至少大于3H，H指信号走线到参考平面的距离。通俗的说就是绕大弯走线，只要S足够大，就几乎能完全避免相互的耦合效应。
2.减小耦合长度Lp，当两倍的Lp延时接近或超过信号上升时间时，产生的串扰将达到饱和。
3.带状线(Strip-Line)或者埋式微带线(EmbeddedMicro-strip)的蛇形线引起的信号传输延时小于微带走线(Micro-strip)。理论上，带状线不会因为差模串扰影响传输速率。
4.高速以及对时序要求较为严格的信号线，尽量不要走蛇形线，尤其不能在小范围内蜿蜒走线。
5.可以经常采用任意角度的蛇形走线，如图1-8-20中的C结构，能有效的减少相互间的耦合。
6.高速pcb设计中，蛇形线没有所谓滤波或抗干扰的能力，只可能降低信号质量，所以只作时序匹配之用而无其它目的。

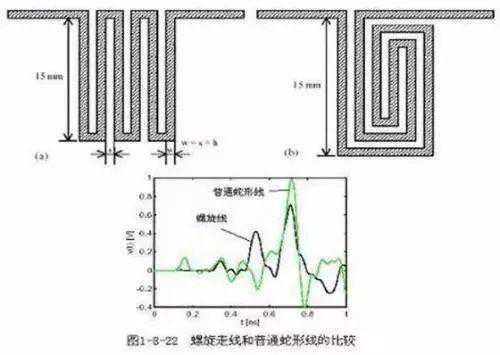

7.有时可以考虑螺旋走线的方式进行绕线，仿真表明，其效果要优于正常的蛇形走线。
