山水四波段数调收音头维修

这台山水收音头成色不错，有调频中波和两个短波，VFD显示屏，从后面接口分析应该是来自组合音响，它的内部电路比较简洁明了，线条布局清晰，虽说没有电路图资料，但是维修难度应该不大，可以挑战一下。

屏亮，显示频率和按键功能都正常，所有波段均不能正常收台，调频不接天线有轻微的失真的电台声，灵敏度极低底噪极大，无调谐显示，接短线天线后直接静噪，无任何声音；中短波有底噪无台。

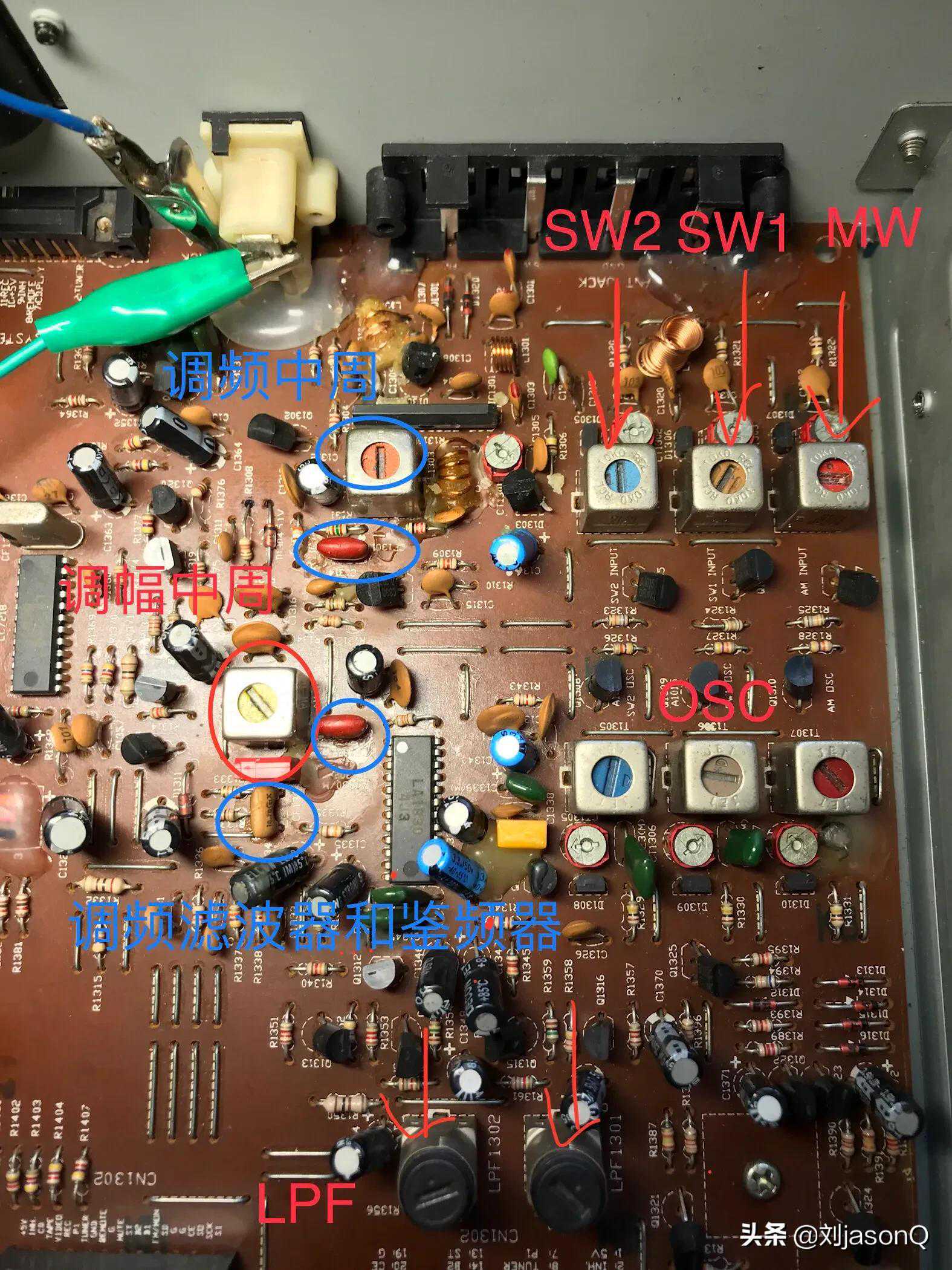

该机采用两枚三洋收音芯片LA1186N调频头，LA1830中放鉴频和立体声解码，LC7218锁相环，另外还有晶体管和场管等分立元件。从电路结构上看，该机中规中矩，但是根据经验它的性能应该也不错，尤其是调幅采用一次变频，调谐式高放选频，配合环形天线选择性好，底噪极低。LA1186常用于收音头或者车机，负责高放和平衡混频，它内部带有变容管可以受控于鉴频器实现AFC，大体上与常见的TA7358相同，可以代换。混频后的中频信号经过10.7陶瓷滤波器和一级三极管放大后进入1830作中放鉴频和解码。鉴频器采用的二脚的村田，没有采用LC。PLL立体声解码VCO信号由晶振产生无需调整，输出立体声信号有去加重和LPF进一步滤除不需要的导频干扰。调幅电路分三组选频和本振回路，分别负责中波和两个短波，均有相应的变容管调谐，在芯片内部完成混频和中放，中放级插入了中周和陶瓷滤波器相当于双调谐的幅频特性。

102.6Mhz有0.05频偏

调幅不收台首先也应该怀疑中周，尤其是中放级之间插入的中周，因为调幅输入选频带宽较宽，影响不大，可以不予理会。黄色的中周周边有个红色455滤波器，这个中周就是级间中频，拆下将内部瓷管电容去掉，依然在背后贴上黑点电容，根据经验调幅中周谐振电容以150，180，250p居多，我用120+47p的并联试试，焊上后调整中周，发现收台正常了。该机中短波均使用环形天线，短波用直径20cm的单股小环，中波可以用直径大一些的单股环，收听效果良好，比传统天线抗干扰更强，底噪极低。

这台机维修除了常规的更换瓷管电容之外，还有几个值得留意的地方：接入天线反而静噪了，问题往往指向鉴频器异常从而触发了静噪电路启动。调频中频滤波器和鉴频器通常要筛选配对同时更换，否则有频偏问题，如果实在没有条件配对，可以用小电容略微修正鉴频器的移相频率。短波和中波所需的环天线大小不同阻抗不同，不可混用否则不收台或者灵敏度低。
