致力推动电源芯片国产化，一文了解芯朋微历年拆解案例

长期以来，各类电源适配器所需的电源芯片一直受制于欧美等国的技术垄断，给国内厂商带来了巨大的压力。然而，时过境迁，眼下的局面焕然一新。国内高新技术企业芯朋微以其独特的研发能力，成功推出了一系列具有创新突破的电源芯片，高效推动电源芯片国产化，有效缓解电源芯片受制于人的窘迫局面。

最近充电头网在整理了芯朋微的历年拆解案例时，发现有来自华为、荣耀、魅族、绿联、品胜、奥海等厂商的十几款充电设备均搭载芯朋微电源芯片，下文小编将为您详细介绍。

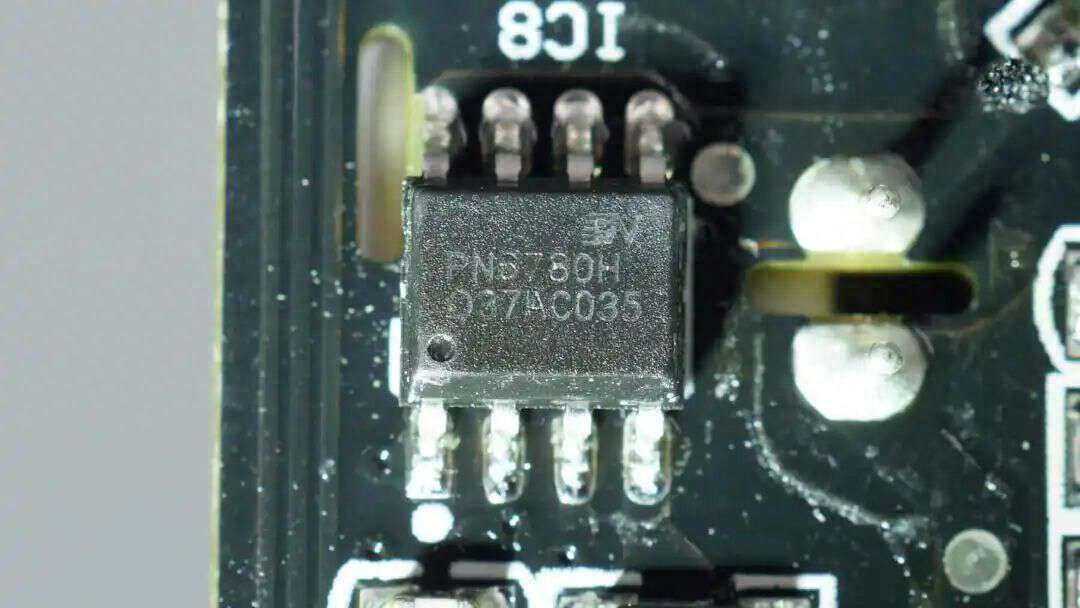

芯片内置高压启动电路，可实现芯片空载损耗小于50mW。在恒压模式，采用多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率。

应用案例：

1、拆解报告：UGREEN绿联星辰户外电源GS1200

2、拆解报告：正浩睿RIVER2MAX500W户外电源

芯朋微PN8149内部集成了脉宽调制控制器和功率MOS，内置三种脉冲功调节模式混合技术和特殊器件低功耗结构技术，实现超低的待机功耗以及全电压范围下的最佳效率。PN8149为需要超低待机功耗的高性价比反激式开关电源系统提供了一个先进的实现平台，非常适合六级能效标准、、能源之星的应用。

该芯片还提供了极为全面和性能优异的智能化保护功能，包括周期式过流保护(外部可调)、过保护、过压保护、CS短路保护、软启动功能，适合电源适配器、家电辅助电源等场景应用。

应用案例：

1、拆解报告：奥鹏600W便携户外电源R600

PN8135H内部集成了脉宽调制控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供性能优异的智能化保护功能，包括周期式过流保护(外部可调）、过载保护、过压保护、CS短路保护、软启动功能。

通过Hi-mode、Eco-mode、Burst-mode的三种脉冲功率模式混合技术和特殊器件低功耗结构技术实现了的待机功耗以及电压范围下的效率。良好的EMI表现由频率调制技术和SoftDriver技术充分保证。该芯片还内置智能高压启动模块。非常适用于机顶盒电源以及待机电源使用。

应用案例：

1、拆解报告：Aohi奥海3.5/4kW智能充放电一体枪

芯朋的初级PWM主控芯片PN8161，该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压保护、周期式过流保护、过载保护、软启动功能。

通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。

应用案例：

1、拆解报告：阿里巴巴20周年限量纪念版天猫精灵CCL原装充电器

2、拆解报告：古石20W迷你PD快充充电器

3、拆解报告：PISEN品胜18WUSBPD快充充电器

4、拆解报告：SSK飚王18WUSBPD快充充电器

5、拆解报告：REMAX20WPD快充充电器

6、拆解报告：品胜20WUSBPD快充充电器

7、拆解报告：belkin贝尔金1A1C30W快充充电器

8、拆解报告：Baseus倍思18WUSBPD快充充电器

9、拆解报告：坤兴20WUSBPD快充充电器

10、拆解报告：坤兴18快充充电器

11、拆解报告：闪极20WUSBPD快充充电器

12\拆解报告：乐用时代迷你22.5W快充充电器

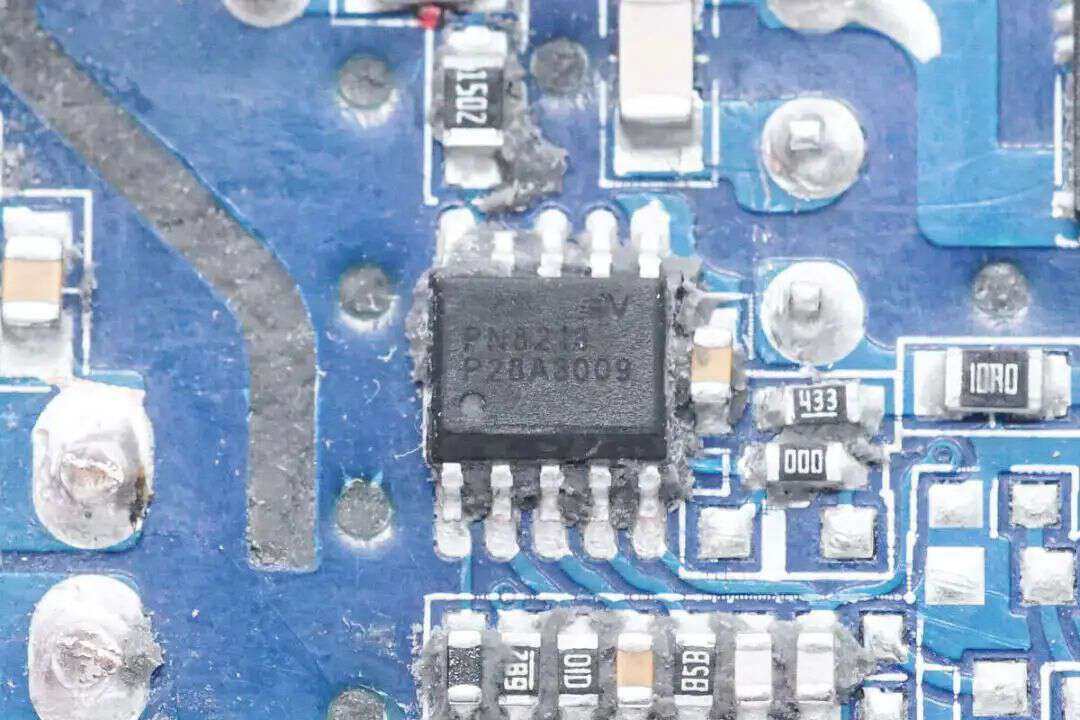

芯朋微初级主控芯片PN8212L，是一颗高频准谐振反激控制器，芯片内部集成电流模式控制器和高压启动。芯片可以根据输入电压，输出电压和输出负载自动切换QR，PFM和突发模式，通过多模式调制技术和特殊的低功耗技术实现了全负载范围内的高效率和低待机功耗。

PN8212L还支持频率调制技术和Soft-Driver技术，提供良好的EMI性能。芯片内置线电压补偿模块，可提高全电压范围的带载性能。芯片集成全面的保护功能，除常规保护外，市电欠压和过压双重保护为电源安全运行保驾护航，特别适合印度市场。

应用案例：

1、拆解报告：绿联100W3C1A氮化镓充电器

芯朋微PN8213是一颗高频准谐振开关电源控制器，芯片集成高压启动，支持多模式控制，实现了全负载范围的高效率和低待机功耗表现。芯片内置频率调制技术和Soft-Driver技术，提升系统的EMI性能，并且还内置了线电压补偿模块，提高了全输入电压范围的带载能力一致性。

PN8213还内置了全面的保护功能，包括逐周期过流保护、输入电压保护、输出过压保护、双重过热保护、次级整流管短路保护以及过载保护等保护功能。芯片采用SSOP10封装，支持PD快充和适配器使用。

应用案例：

1、拆解报告：绿联65W2C1A氮化镓充电器

2、拆解报告：品胜65W2C1A氮化镓快充充电器

在恒压模式，采用准谐振与多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

应用案例：

1、拆解报告：天猫精灵M1原装充电器

2、拆解报告：LORO5000mAh二合一充电器

芯朋微电子AP2963负责两个USB-A接口的降压转换。芯朋AP2963是一款采用SO8-EP封装，高能效，高压同步降压芯片。

这款芯片采用了Neo-CCTM专利技术，确保恒流精度在±5%以内，实现车载充电器精准恒流和限流。具备输入欠压，输出过压，输出短路，输出过流，输出过压，过温等多重保护。

应用案例：

1、拆解报告：X·ONE35WUSBPD三口车载充电器

PN7113W是一款基于P_SUBP_EPI工艺的高压、高速功率MOSFET和IGBT高低侧驱动芯片。其浮地通道能工作在600V的高压下，可用于驱动2个N-MOSFET或IGBT。

该芯片逻辑输入电平兼容低至3V的CMOS或LSTTL逻辑输出电平。输出具有大电流脉冲能力。传输延时具有匹配性，以简化在高频下的应用。PN7113可以应用在中小型功率电机驱动、功率MOSFET或IGBT驱动、照明整流器等设备中。

应用案例：

1、拆解报告：荣耀135WUSB-C电源适配器

2、拆解报告：正浩睿RIVER2MAX500W户外电源

芯朋微AP8505是一款基于高压同步整流架构固定5V输出的非隔离交直流转换芯片，集成PFM控制器以及500V高可靠性MOSFET，用于外围元器件极精简的小功率非隔离开关电源。

AP8505内置500V高压启动，实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能，包括过流保护，欠压保护，过温保护。另外AP8505具有优异的EMI特性，适用于非隔离辅助电源、家电以及智能家居等设备应用。

应用案例：

1、拆解报告：Huntkey航嘉100W氮化镓充吧高能系列W100

2、拆解报告：Huntkey航嘉68W氮化镓充吧高能系列W68

芯朋微是一颗非隔离降压芯片，内部集成PFM控制器和650VMOS管。芯片支持高压启动，可实现快速启动和超低待机功能，具有优异的EMI特性，采用SOP7封装。

另外，该芯片提供了完整的智能化保护功能，包括过流保护，欠压保护，过温保护。适用于非隔离辅助电源、家电以及智能家居等场景。

应用案例：

1、拆解报告：魅族PANDAER120W3USB-C氮化镓桌面充电插座

Chipown芯朋PN8016芯片，非隔离降压，内置800V耐压MOSFET，输出电压可通过FB电阻调整，支持全面的保护功能。

其内置800V高压启动与自供电模块，实现系统快速启动、超低待机、自供电功能；该芯片提供了完整的智能化保护功能，包括过载保护、欠压保护、过温保护；另外PN8016的降频调制技术有助于改善EMI特性。

应用案例：

1、拆解报告：HuntKey航嘉WiFi智能插座

芯朋微PN8054E是一颗非隔离降压芯片芯片内部集成控制器和降压MOS管，用于降压输出。芯片固定15V输出电压，内部集成高压启动电路。

该芯片提供了完整的智能化保护功能，包括过载保护，欠压保护，过温保护。另外PN8054的降频调制技术有助于改善EMI特性，适用于外围元器件精简的小功率非隔离开关电源。

相关阅读：

1、拆解报告：白牌1600W智能负离子高速吹风机

PN8306M包括同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管；并且内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率，使得系统效率可以满足6级能效的标准，且留有足够的裕量。

此外这款芯片集成了极为全面的辅助功能，包含输出欠压保护、输出过压钳位、防误开启等功能。

应用案例：

1、拆解报告：LORO5000mAh二合一充电器

芯朋微PN8307H内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，电压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。

芯朋微PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能。

应用案例：

1、拆解报告：PISEN品胜18WUSBPD快充充电器

2、拆解报告：SSK飚王18WUSBPD快充充电器

3、拆解报告：REMAX20WPD快充充电器

4、拆解报告：品胜20WUSBPD快充充电器

5、拆解报告：belkin贝尔金1A1C30W快充充电器

6、拆解报告：Baseus倍思18WUSBPD快充充电器

7、拆解报告：坤兴20WUSBPD快充充电器

8、拆解报告：坤兴18快充充电器

9、拆解报告：闪极20WUSBPD快充充电器

10、拆解报告：乐用时代迷你22.5W快充充电器

芯朋微PN8308M集成同步整流控制器及NMOS，支持CCM，DCM，QR工作模式。芯片内置20mΩ80V耐压同步整流管，采用SOP-8封装。

PN8308M可用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。芯片内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率，使得系统效率可以满足6级能效的标准并留有足够的裕量。PN8308M还集成了包含输出欠压保护、最小导通时间在内的多项辅助功能。

相关阅读：

1、拆解报告：睿德24WDC电源适配器

芯朋微AP2965是一颗高效40V输入电压、4.2A输出电流的同步降压转换器，芯片内部集成开关管，工作频率为130kHz，内置软启动和线损补偿，具备全面的保护功能，采用SOP8/PP封装。

为了达到更好的EMI特性，符合苹果的MFi标准，开关频率圈定为130KHZ。自动放电电路可快速可靠的将输出电容放电，避免过压发生故障，以确保/3.0应用安全工作。打嗝模式输出欠压保护可以将输入平均电流减少至50mA。这款芯片可以应用于车充、PD适配器、DC-DC转换器等场景。

应用案例：

1、支持88WUFCS融合快充，华为全能充车载充电器拆解

2、拆解报告：闪充车充CH2053

3、拆解报告：超快闪充车充

4、拆解报告：华为40WSuperCharge超级快充车充

5、拆解报告：华为66W超级快充车载充电器

芯朋微PN7726是一款用于无线充电的智能功率芯片。该芯片集成了驱动及四颗高效功率级场效应管，内置自举高压PMOS，内置5V/50mALDO，具有自适应死区功能。PN7726集成了欠压保护、过温保护和过流保护等功能；采用QFNFC3×3、SOP8-PP封装，底部通过散热片来提高散热性能。

芯朋微PN7726支持3到20V工作电压，最高输出功率20W，开关频率高达500KHz，兼容3.3和5VPWM型号，适用于无线充电发射和直流电机驱动。

应用案例：

1、拆解报告：第三方MagSafe磁吸无线充电器

芯朋微电子（Chipown）是一家专注于功率半导体研发的高科技企业，主要产品线包括模拟/数字架构的AC-DC、DC-DC、DriverIC及PowerDiscretes等，广泛应用于家电、充电适配器、智能电网、通信、服务器、光储充、工业电机、工控设备、汽车等领域。目前，公司为众多行业的TOP企业提供从高压电源芯片到低压电源芯片、从模拟电源芯片到数字电源芯片、从功率控制芯片到功率分立器件的“PowerSemiTotalSolution”，年出货超十亿颗芯片，建立了被数千家客户信赖的品牌优势。

通过本篇汇总不难发现，芯朋微的电源芯片得到了来自华为、荣耀、魅族、绿联、品胜、奥海等多家厂商的应用，在实现电源芯片国产化的进程中，芯朋微展现了不俗的技术实力和市场竞争力，为中国电子产业的自主创新和可持续发展贡献了重要力量。
