冰箱电路系统的组成部件

电冰箱的电路系统是指由与“电”相关的功能部件构成的，具有一定控制、操作和执行功能的系统。不同类型的电冰箱复杂程度不同，其电路系统的结构也各有不同，大体上可分为机械式电冰箱电路系统和微电脑式电冰箱电路系统两种。

1、机械式电冰箱电路系统的组成部件

同一个电路中的不同组成部件可能位于电冰箱的不同位置，可根据功能或外形特征来确认。各种电气部件覆盖整个电冰箱的箱体，通过复杂的连接关系构成电路系统，将复杂的电气部件关系整理成规则的电路原理图更容易理解和分析.

2、微电脑式电冰箱电路系统的组成部件

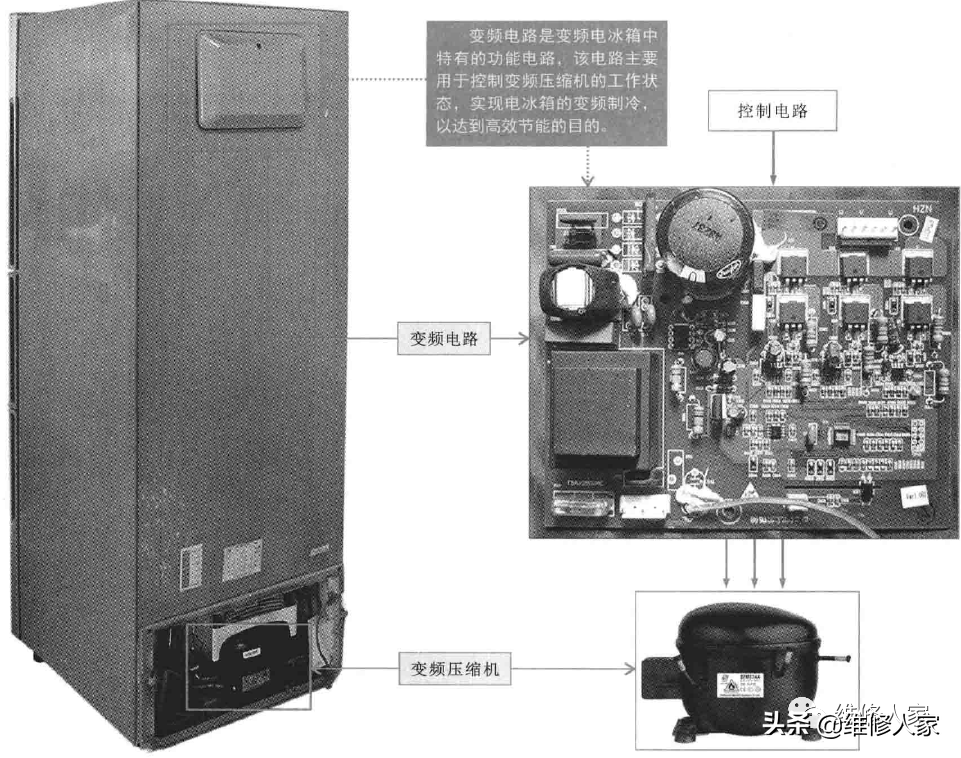

电冰箱中，除了机械式电冰箱中基本的压缩机启动和保护装置、温度控制装置、照明及门开关组件，化霜电路等部分外，还设有控制电路、电源电路、操作显示电路，有些具有变频功能电冰箱中还设有变频电路。

在变频电冰箱中压缩机由变频电路控制启动和停止。

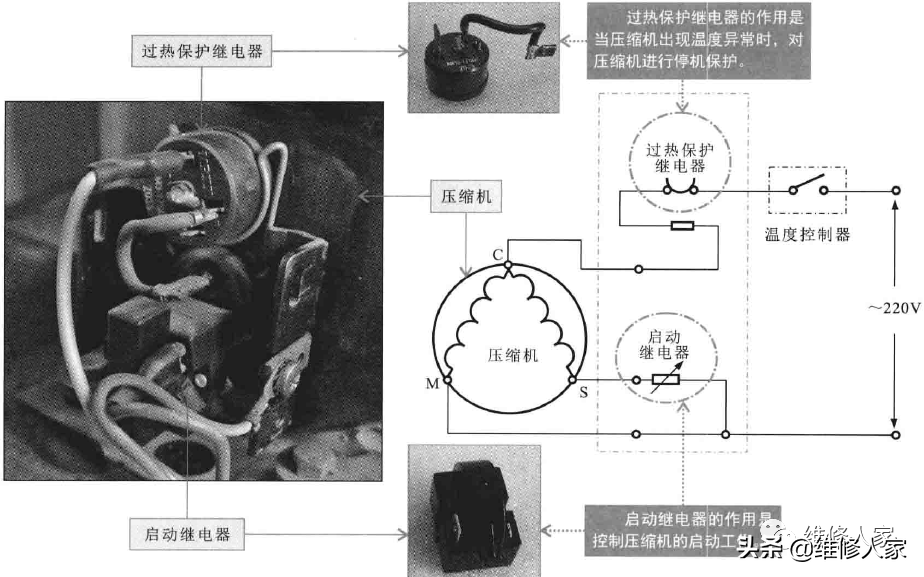

3、启动继电器和过热保护继电器

4、照明和门开关组件

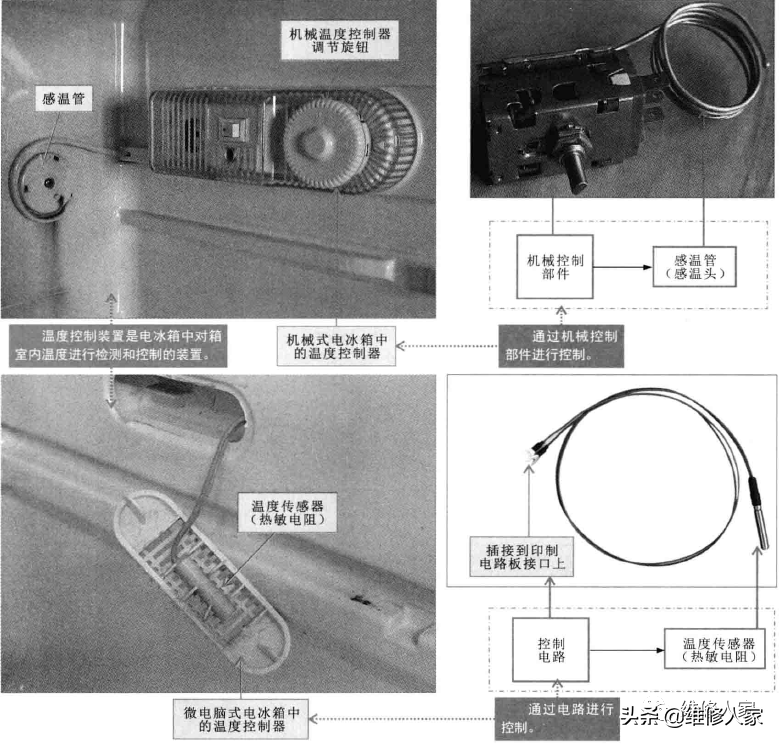

5、温度控制装置

6、化霜电路

化霜电路是电冰箱中专门对冷冻箱室进行除霜功能的辅助电路单元.

7、电源电路及控制电路

控制电路和电源电路制作在一块印制电路板上，控制电路是电冰箱的核心。它通过检测箱室温度来对电冰箱的整机工作进行控制。

8、操作显示电路

控制面板可直观显示电冰箱当前工作状态、设定参数值；也可通过操作按键进行参数的设定。

操作显示电路中设有用于操作和显示功能的各种电子元件，如按键、数码显示屛等.

9、变频电源电路及控制电路

在变频电冰箱中，同样由控制电路根据变频电冰箱箱室内的温度来判断是否需要加大制冷量，进而控制变频电路的工作状态。

当电冰箱箱室内温度较高时，控制电路识别到该信号后（由箱室内温度传感器检测）,输出的脉冲信号宽度较宽，该信号控制逆变电路中的半导体器件导通时间变长，从而使输出的驱动信号频率较高，变频压缩机处于高速运转状态，电冰箱中制冷循环加速，进而实现对箱室内进行降温的功能。

当箱室内温度下降到一定温度时，控制电路检测到该信号，此时便输出宽度较窄的脉冲信号，该信号控制逆变电路中的半导体器件导通时间变短，输出驱动信号的频率降低，压缩机转速下降，电冰箱中制冷循环变得平缓，从而维持箱室内温度在某一范围内。

在变频压缩机工作过程中，当达到要求温度后，变频压缩机便进入低速运转节能状态，有效避免了频繁启动、停机造成的大电流损耗，这就是变频电冰箱的节能原理。
