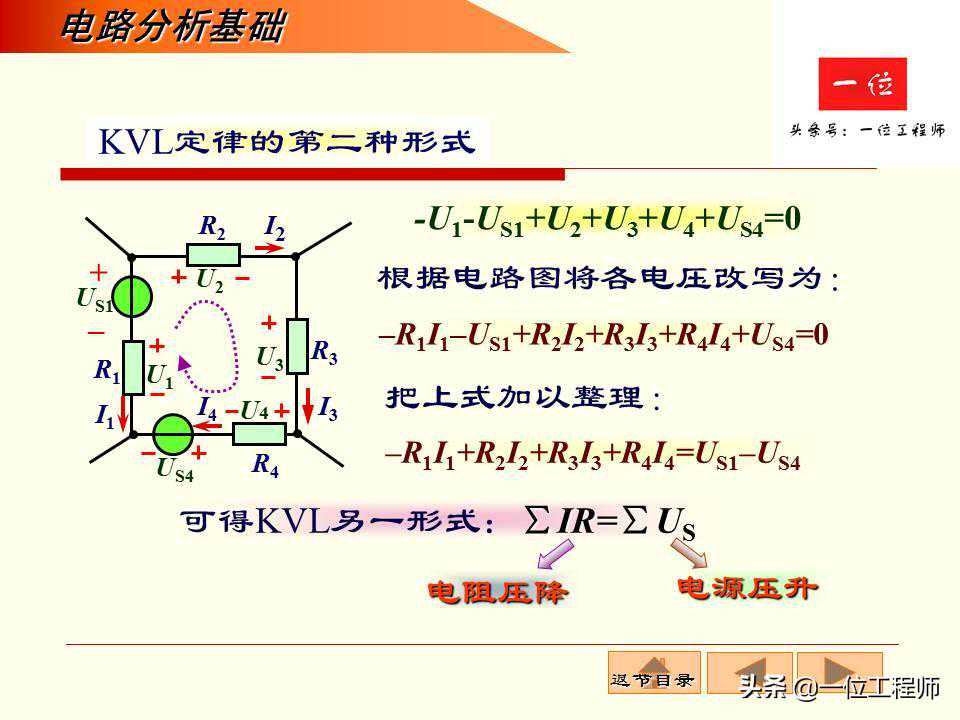

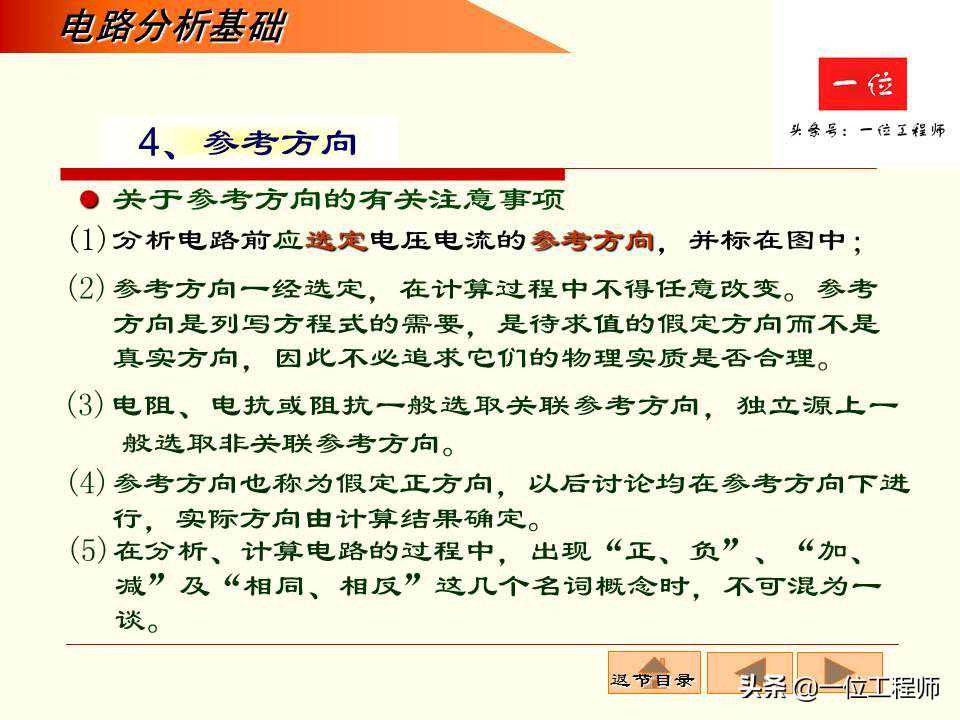

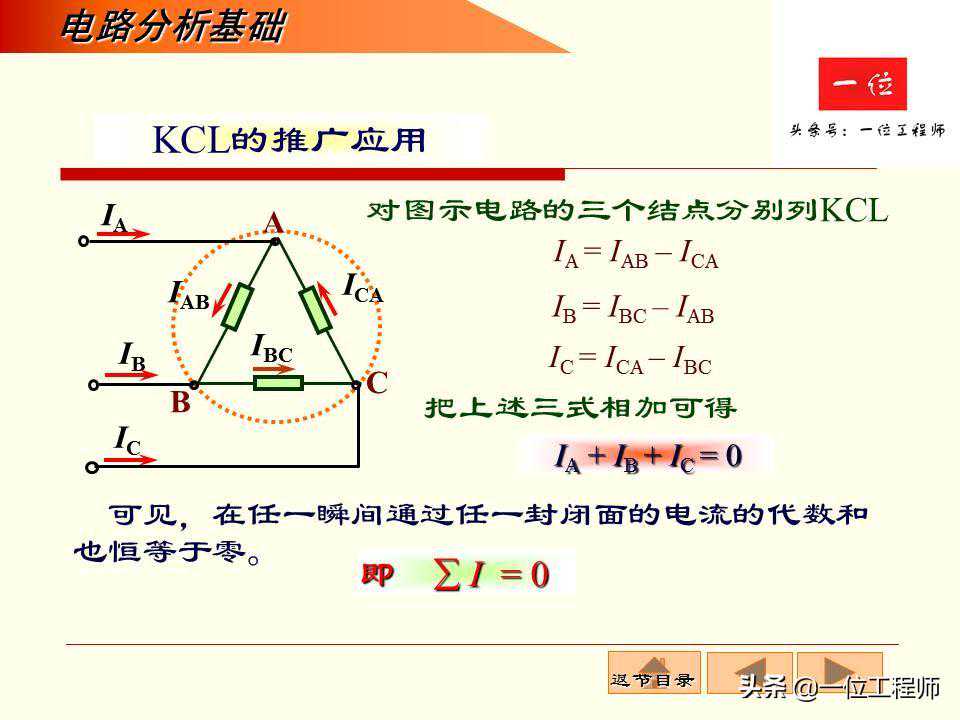

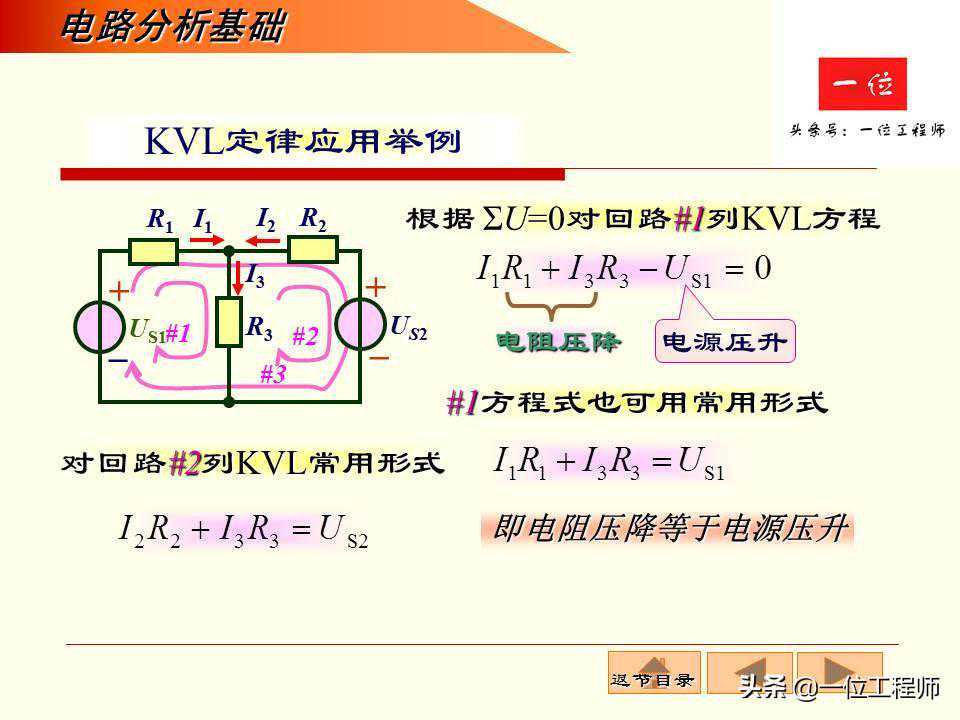

通过对电路的学习,要求理解理想电路元件和电路模型的概念;进一步熟悉电压、电流、电动势和电功率等基本物理量的概念;深刻理解和掌握参考方向在电路分析中的作用;初步理解和掌握基尔霍夫定律的内容及其应用;领会电路等效的概念和掌握电路等效的基本方法。
电子元器件
电路的功能:
首先,电路可以实现电能的传输、分配和转换。其次,电路可以实现电信号的传递、变换、存储和处理。
电路模型包含内容:
用抽象的理想电路元件及其组合,近似地代替实际的器件,从而构成了与实际电路相对应的电路模型。

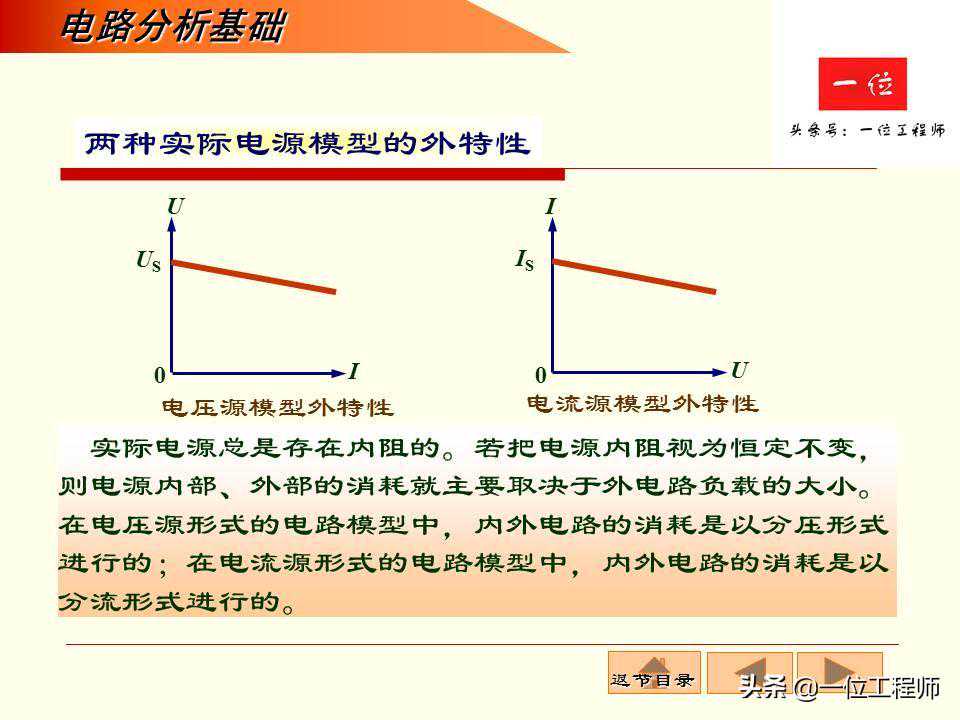

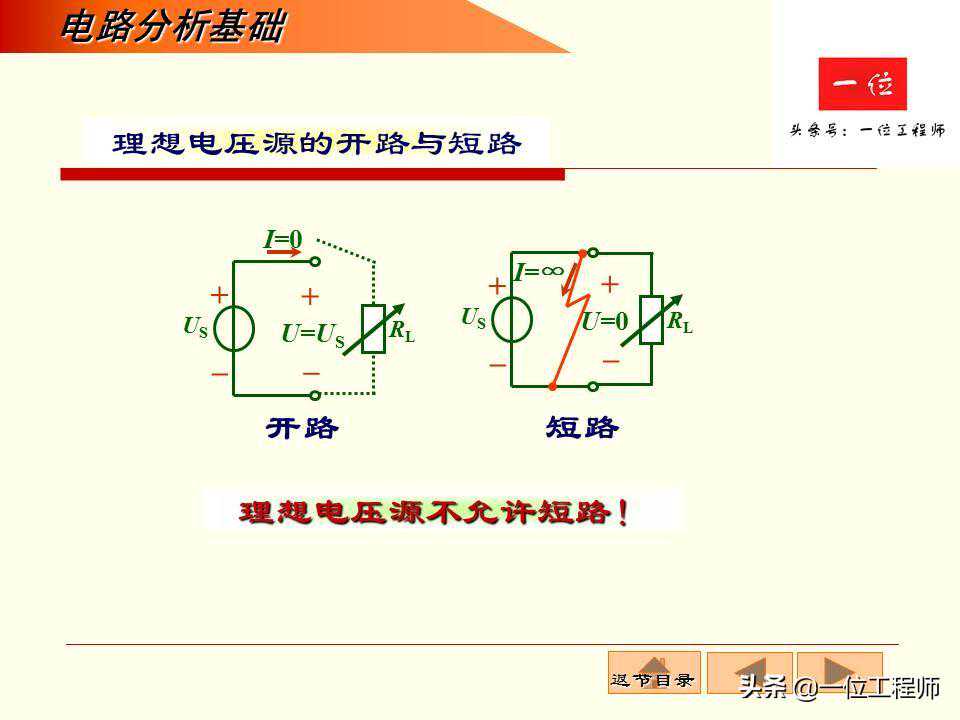

电阻元件:只具耗能的电特性。电感元件:只具有储存磁能的电特性。电容元件:只具有储存电能的电特性。理想电压源:输出电压恒定,输出电流由它和负载共同决定。理想电流源:输出电流恒定,两端电压由它和负载共同决定。
理想电路元件是实际电路器件的理想化和近似,其电特性单一、精确,可定量分析和计算。
目录

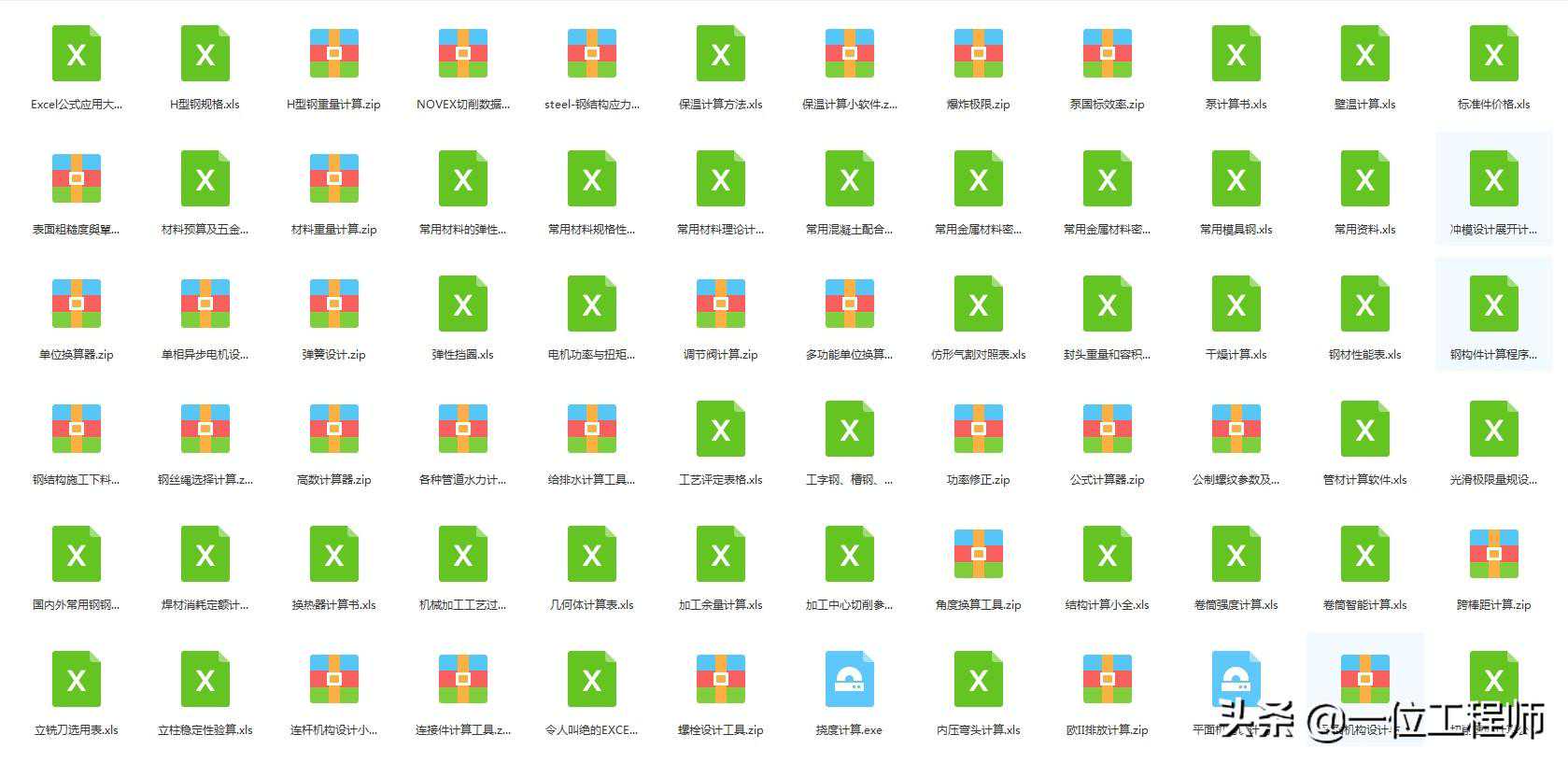

计算表格
