磁控电抗器（magneticallycontrolledreactors)全称是磁阀式可控电抗器，简称MCR，是一种容量可调的并联电抗器，主要用于电力系统的无功补偿。

可控电抗器由来

由于电力系统的需求，可控电抗器一直以来就是一个研究热点，其中前苏联科学家提出的借助直流控制的磁饱和型可控电抗器得到了推广和应用。该类电抗器是借助控制回路直流控制电流的激磁改变铁心的磁饱和度，从而达到平滑调节无功输出的目的。它是在磁放大器的基础上发展起来的。早在1916年就由美国的亚历山德逊提出了“磁放大器”的报告。到了40年代，随着高磁感应强度及低损耗的晶粒取向硅钢带和高磁导、高矩形系数的坡莫合金材料的出现，将饱和电抗器的理论和应用提高到了一个新水平，1955年世界上第一台可控电抗器在英国制造成功，其额定容量为100MVA，工作电压为6.6~22。20世纪70年代以来，由于可控硅器件迅速发展及相控电抗器的出现，可控电抗器被打入“冷宫”。随着电力工业的高速发展，人们对供电质量及可靠性的要求越来越高。由此产生了一系列问题：超(特)高压大电网的形成及负荷变化加剧，要求大量快速响应的可调无功电源来调整电压，维持系统无功潮流平衡，减少损耗，提高供电可靠性。20世纪70年代以来发展起来的相控电抗器（TCR）高昂的造价决定了其在电力系统中广泛应用的不合理性。鉴于上述原因，电力专家们转而寻求更加经济和可靠的可调无功补偿装置。

1986年，原苏联学者提出了磁阀式可控电抗器的新型结构，从而使得可控电抗器的发展有的突破性进展。新型可控电抗器可以应用于直到1150KV的任何电压等级的电网作为连续可调的无功补偿装置，因而可直接接于超高压线路侧，同时发挥同步补偿机和并联

煤炭与化工

在我国的煤炭企业中存在大量的提升机等间隙性冲击负荷，不仅无功波动较大而且谐波污染严重，如果不对这些问题进行处理，将会导致电能质量低下且谐波污染严重，并导致功率因数以及谐波超标罚款，采用电容投切时无功补偿装置时会出现两种情况：当无功或功率因数设置过小时虽然能保证这些提升设备工作期间不频繁投切，但会造成此时井下的电气设备供电电压突然降低，影响电气设备及其保护控制设备正常工作；如果无功或功率因数设定值较高，则会出现电容器组频繁投切现象，容易造成电气设备的损坏，影响电气设备的使用寿命。采用MCR型高压动态无功补偿装置是解决这个问题的理想解决方案。

此外，在煤炭与化工企业，由于存在着一些危险因素（如煤井下的瓦斯气体、化工厂的易爆炸性气体），采用传统的开关投切方式由于投切过程中机械动作时产生火花、电容器组受冲击易损坏等诸多因素，使得在这些环境中工作时的安全性降低，而采用磁控电抗器的静态无功补偿装置由于不进行任何的机械操作，可以在危险环境中安全工作20年以上。

冶金

冶金系统中的轧机与电弧炉负载是一种及其特殊的负荷，它能够在极短时间（小于1s）内负荷从很小的值变化的非常大的值，并且变化频率很快，这样会造成这些企业内的显示仪表在不停地高速摆动，无法读数，而且其工厂内照明灯不停地闪动，采用传统的电容投切式无功补偿装置无法解决这个问题，采用自耦变压器型动态无功补偿装置也无法解决这个问题，只有采用基于磁控电抗器的静态无功补偿装置或采用TCR型静态无功补偿装置才能解决。基于MCR的SVC装置是冶金系统中的轧机与电弧炉供电系统无功补偿的较为理想选择，MCR快速的响应能力为这些系统提高功率因数，改善电能质量提供了保证，高度的可靠性以及优异的工业性能，为供电系统的安全、可靠运行提供了保障，高的可利用率提高了生产效率、质量和效益，极长的设备使用寿命确保了长远的回报。与传统的用于轧机与电弧炉补偿的其它高压无功补偿装置比起来，MCR型SVC具有可靠性高、基建成本低、占地面积小、维护成本低、设备造价合理等明显的优点。

国内发展

武汉大学于20世纪90年代初开展了MCR方面的研究，已成功地研究出了应用于配电网的磁阀式补偿装置和消弧线圈，并在几个电气化铁道牵引站中投运（容量在4.5Mvar以下）。上海交通大学、华北电力大学、浙江大学和华中科技大学也展开了这方面的研究，并获得了较大进展。中国电力科学研究院联合沈阳变压器厂展开了对超高压MCR的研究，2006年研制出了500kV三相40Mvar的MCR样机已通过厂内试验，2007年4月运抵湖北现场。

近年来，随着国家发展智能电网战略的提出，对于MCR的需求不断加大，MCR的发展会更加迅速。

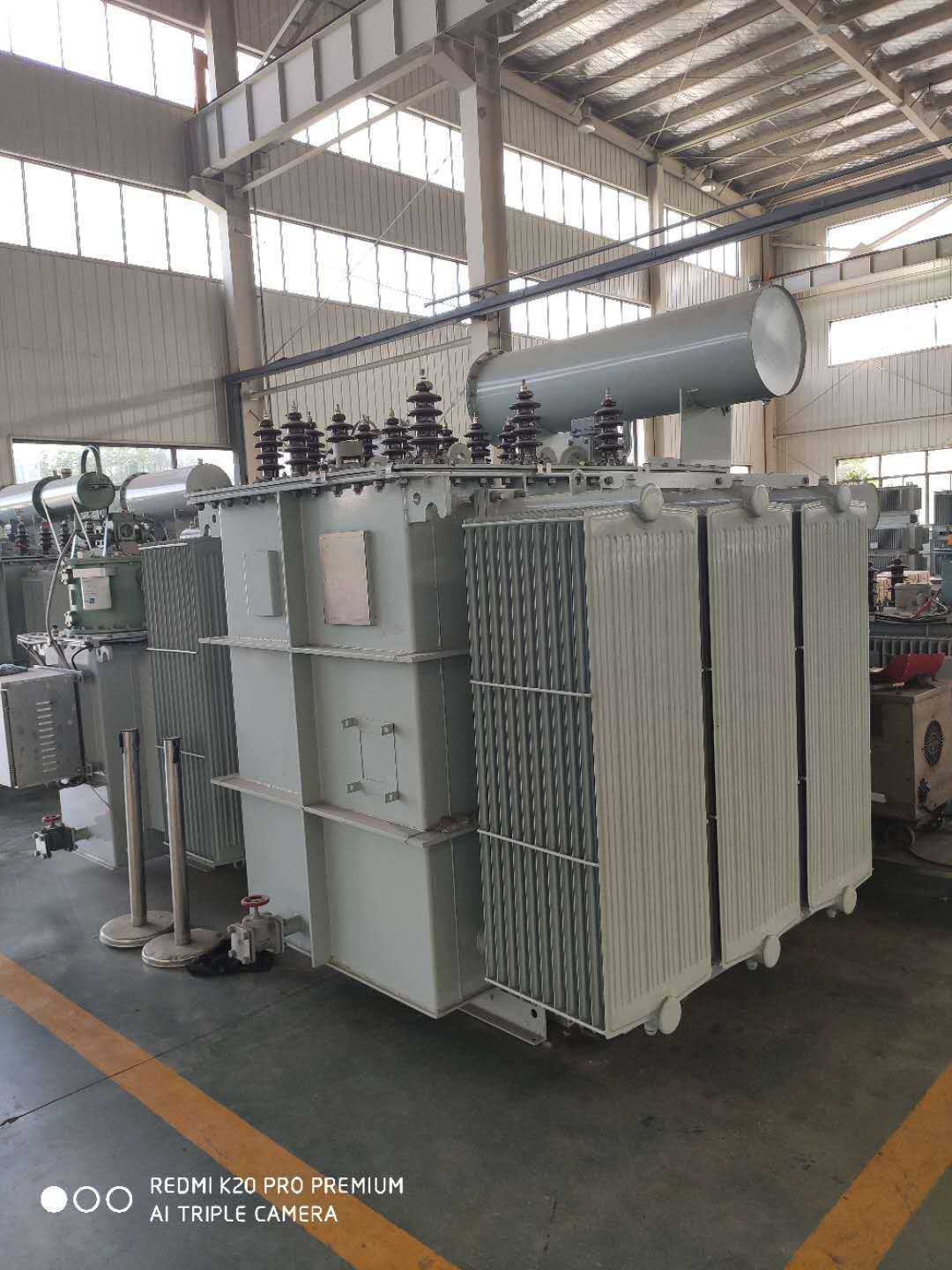

图中为华威自动化研发只要容量2000磁控本体
