具有实战意义的电池模拟器PCB鉴赏

实战意义的电池模拟器PCB鉴赏

我们在测试验证管理模块的时候,都是上电,不可能每次都用实际电池去接驳,这样既麻烦也让测试成本高企。所以在此条件下,就需要有一个方便的测试工装出现。

既方便接驳各种模块,也能有效验证各项参数,还能指示状态,同时还要比较经济。

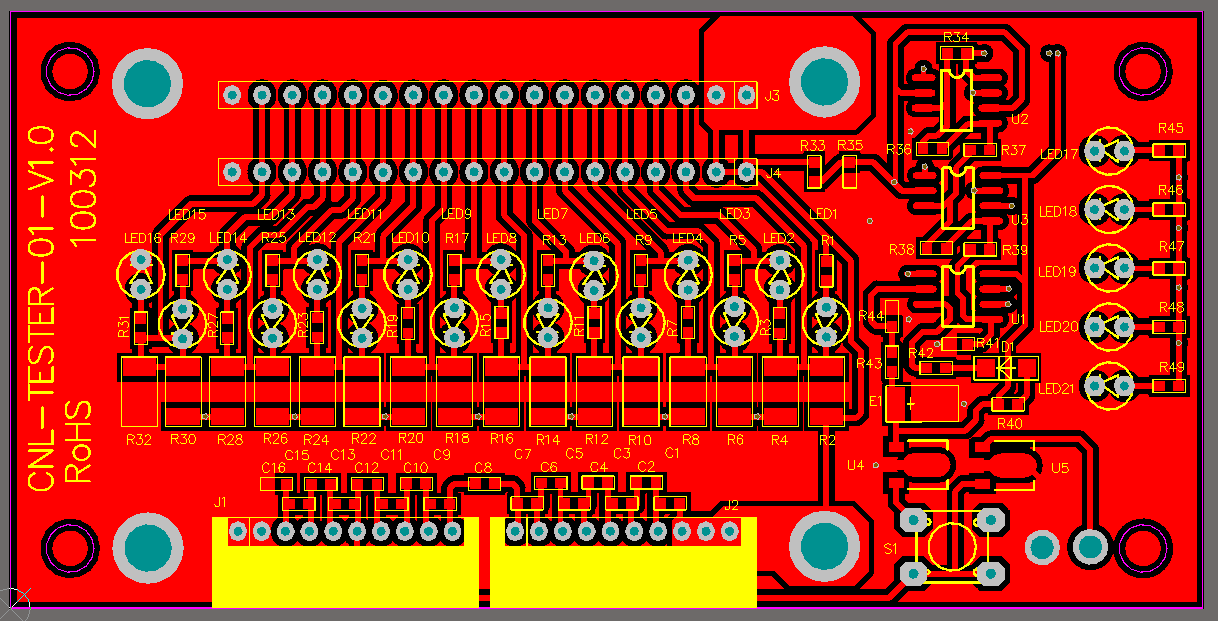

那么现在贴出来的这个PCB模块就具有以上要求原则。是当时使用的一款比较合适的测试工装模块。只要你有心,你会发现一些有趣的东西。

现在开源出来给后来人鉴赏,学习参考,比单纯的大篇文字说教要来的实际些,具有很强的实战意义。


工艺:白油绿字喷锡结构尺寸:100*50*1.2mmID参数:无

公差要求:板长±0.15mm,宽-0.1mm,厚+0.1mm;碰片/五金±0.025mm。

需要源文件可以私信或者发邮件!
