300m无线传输距离，续航7小时，威麦科技无线麦克风拆解报告

深圳市威麦科技有限公司在20年12月份到11月份，针对不同用户群体、价格梯次陆续推出了7款无线麦克风。在音频领域耕耘数年的威麦公司在11月适时面市的一款一拖四的无线麦克风（型号EP033A4），将公司最新的科技应用到麦克风上。此款产品为行业首创，具备非常强的专业性，即时，随性使用是这款产品最大的亮点，可以同时支持4人使用，开盖开机即秒连，可随时随地记录每分每秒的精彩。产品采用了2.4G蓝牙无线通讯技术，最大可以支持300米的无线通讯；公司首次将AI智能降噪算法应用到产品中，让麦克风的输出更加清晰；产品使用时广泛兼容手机，平板，电脑等多种设备，即插即用，无需要APP，自动配对、全方位拾音功能，旨在还原清晰人声。

我爱音频网此前已经为大家详细介绍了威麦公司旗下的麦克风产品。近日我爱音频网还拿到了EP033A4无线麦克风，并对其进行拆解。作为威麦科技公司今年年底的收官之作又会给我们带来什么惊喜呢？接下来我们将拆解威麦公司的这款一拖四麦克风。

一、威麦科技麦克风开箱

产品外包装正面展示了产品名称：无线收音麦克风；支持2.4G无线蓝牙传输；居中的图片为产品的侧视渲染图，可以看到收纳盒中的一拖四硬件。

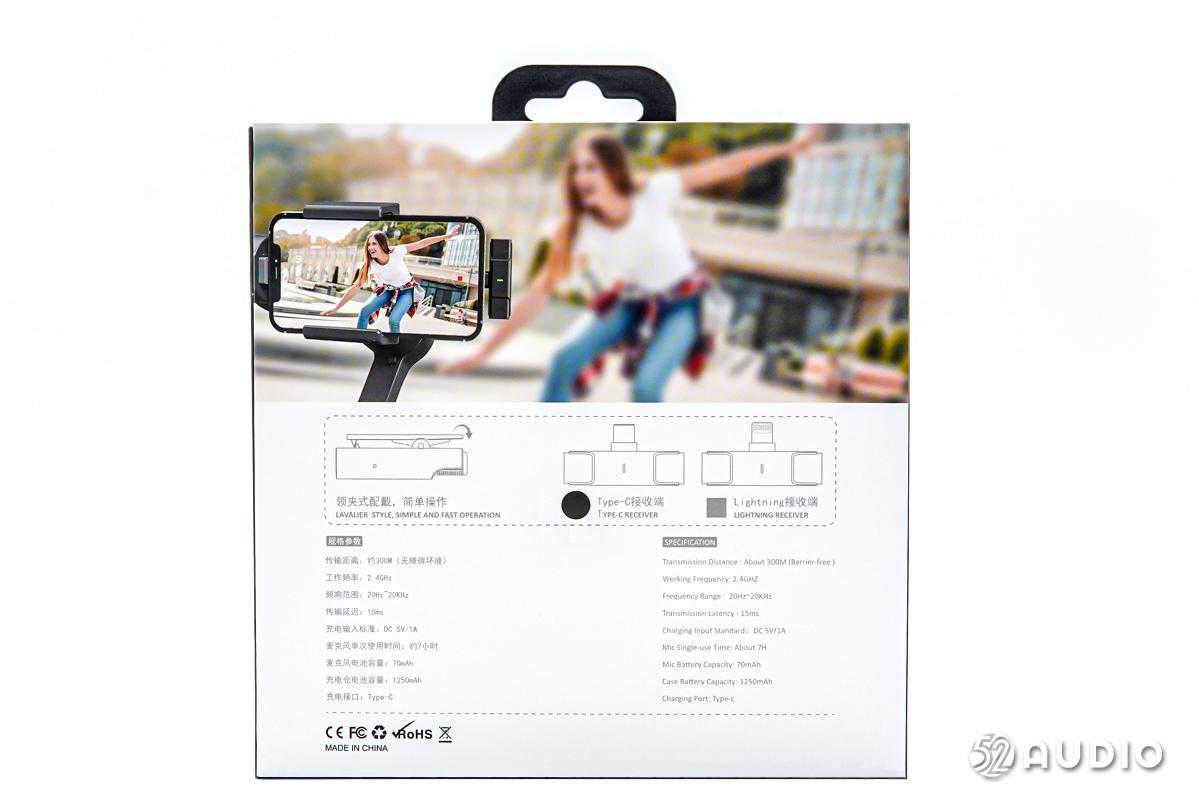

包装盒的背面上方有图片展示了产品的使用场景，有图片介绍了发射端的领夹式设计以及Type-C和Lightning两种接口的接收端。图片下方有产品的一些参数描述。规格参数如下，传输距离：300m（无障碍）；工作频率：2.4Ghz；频响范围：20Hz~20KHz；传输延迟：15ms；充电输入标准：DC5V/1A；麦克风单次使用时间：约7小时；麦克风电池容量：70mAh；充电仓电池容量：1250mAh；充电接口：Type-C。产品参数右方为英文介绍。

外包装右侧用图标描述了以下几个功能：音画同步；无线收音实时同步；迷你便携；即插即用。

外包装左侧介绍了产品的其他功能：15毫秒超低延迟；智能环境降噪；超长续航。

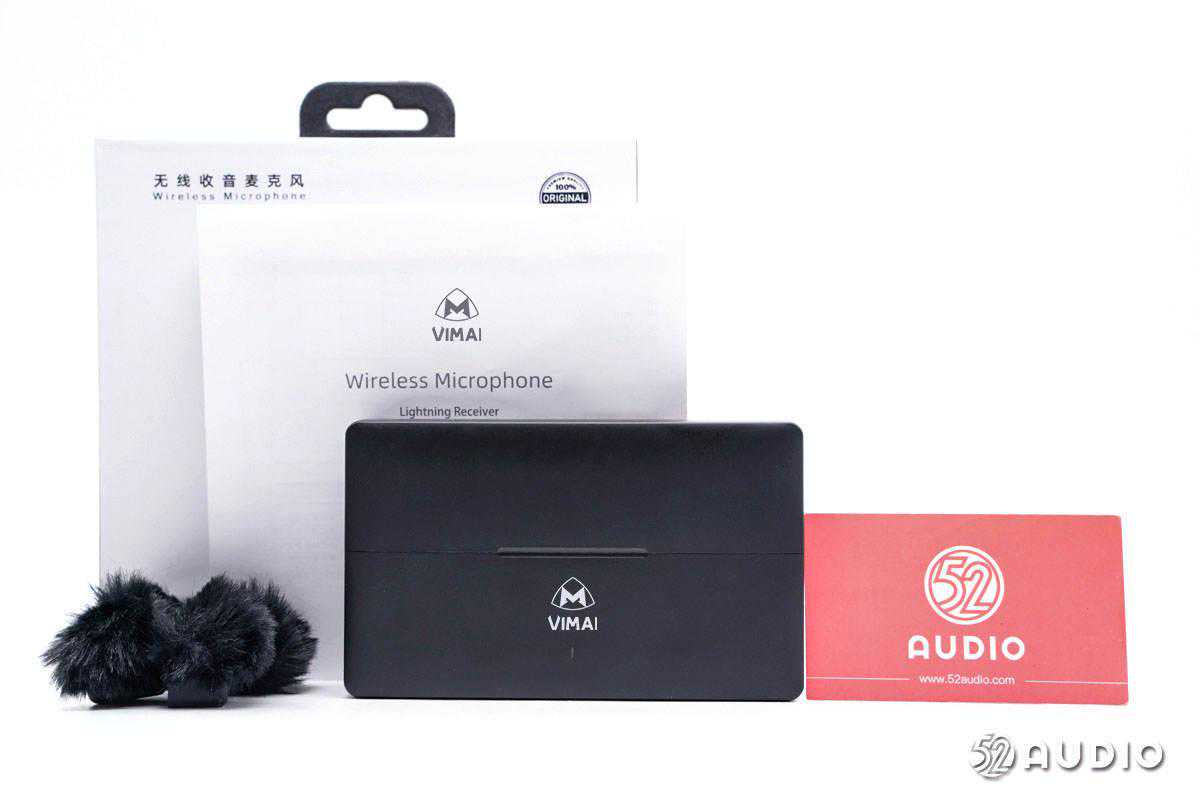

包装盒内部包含了：麦克风防风毛套*4；装载麦克风和接收器的充电仓*1；白色纸质说明书*1。

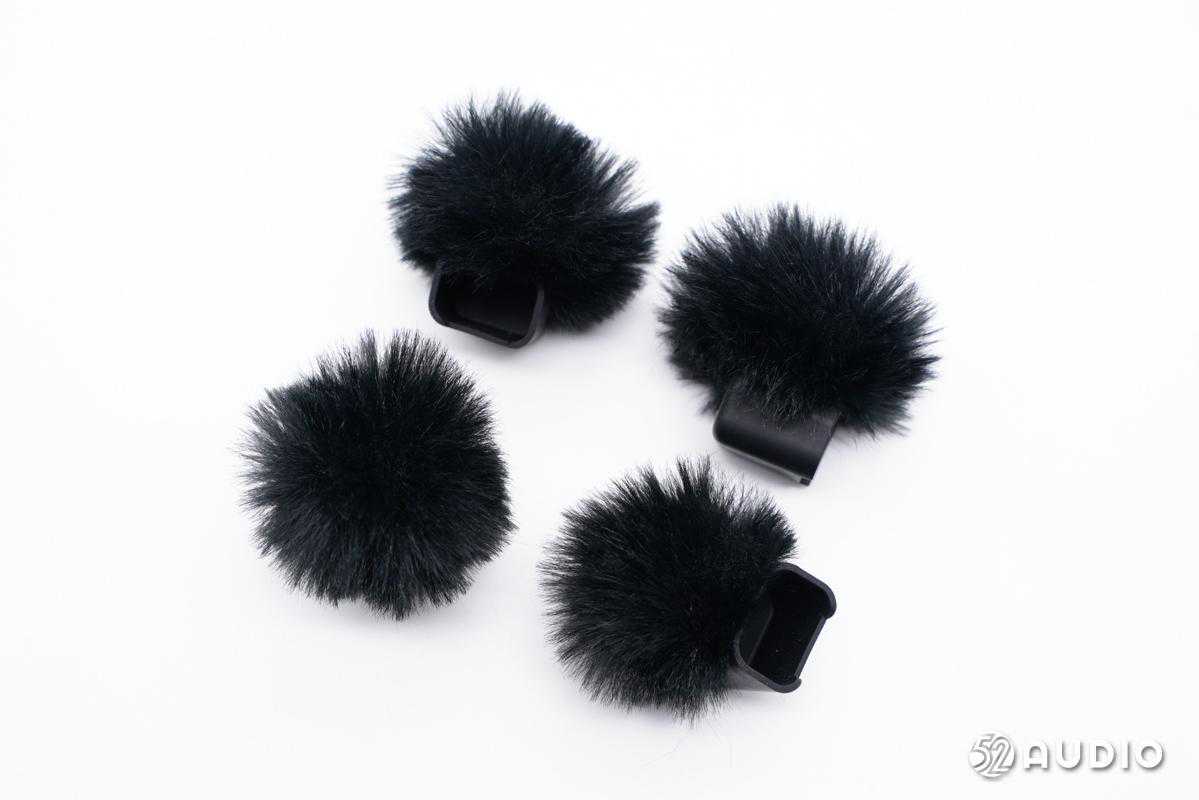

接收器防风套展示。

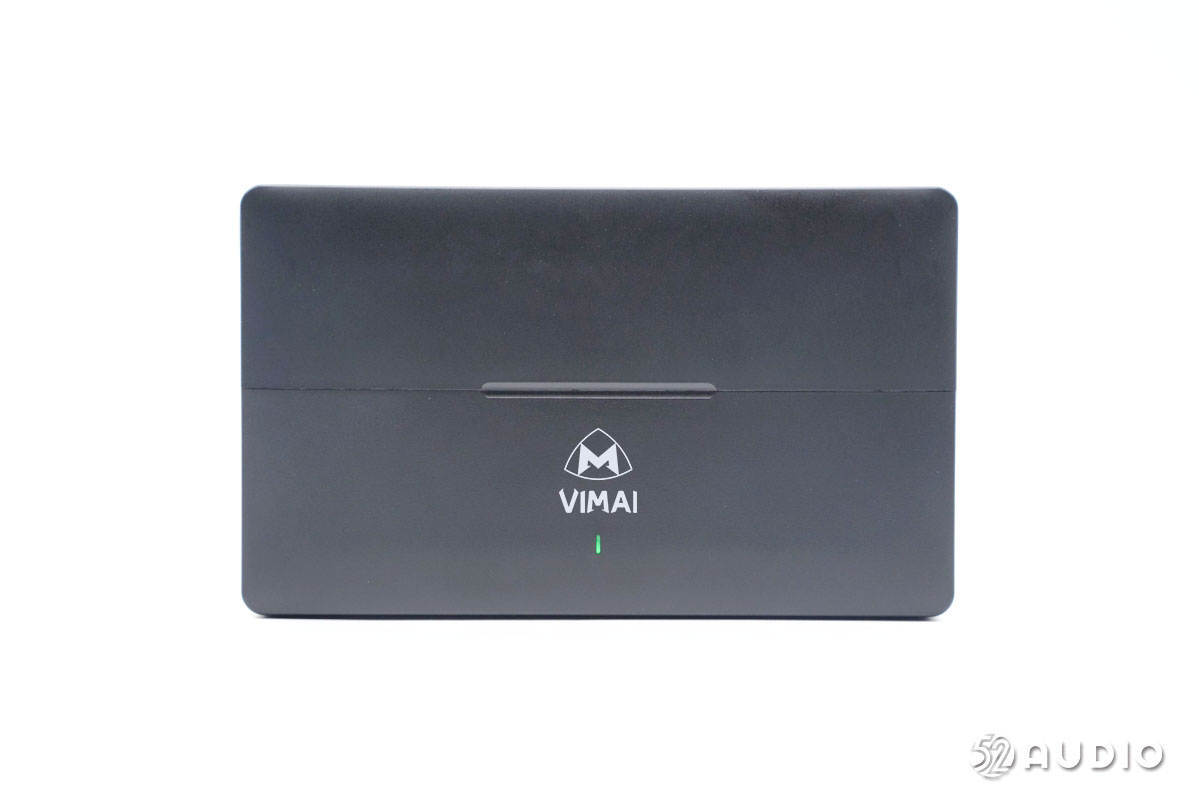

充电仓正面一览，下方有电量指示灯。

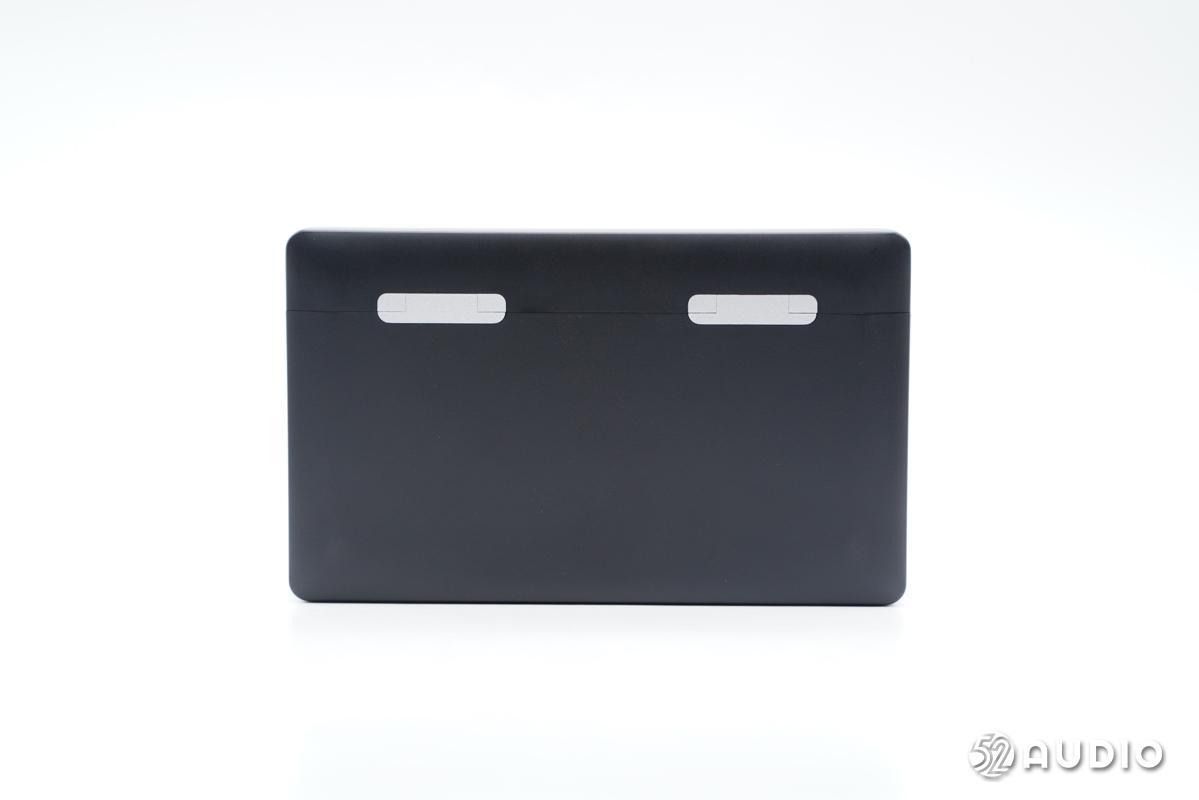

充电仓背面一览，盒盖铰链采用金属材质。

充电仓底部一览，居中位置有Type-C充电接口。

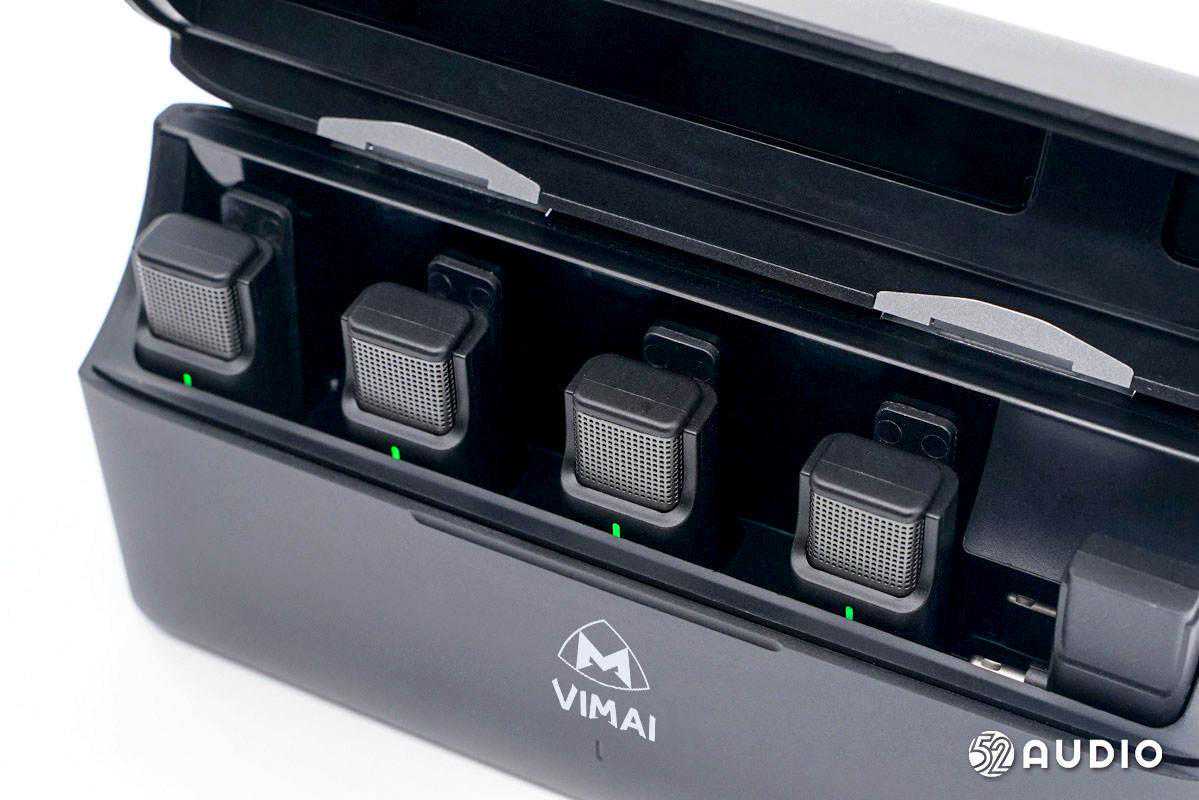

充电仓打开一览，可看到内部的4个亮灯的发射器以及接收器。

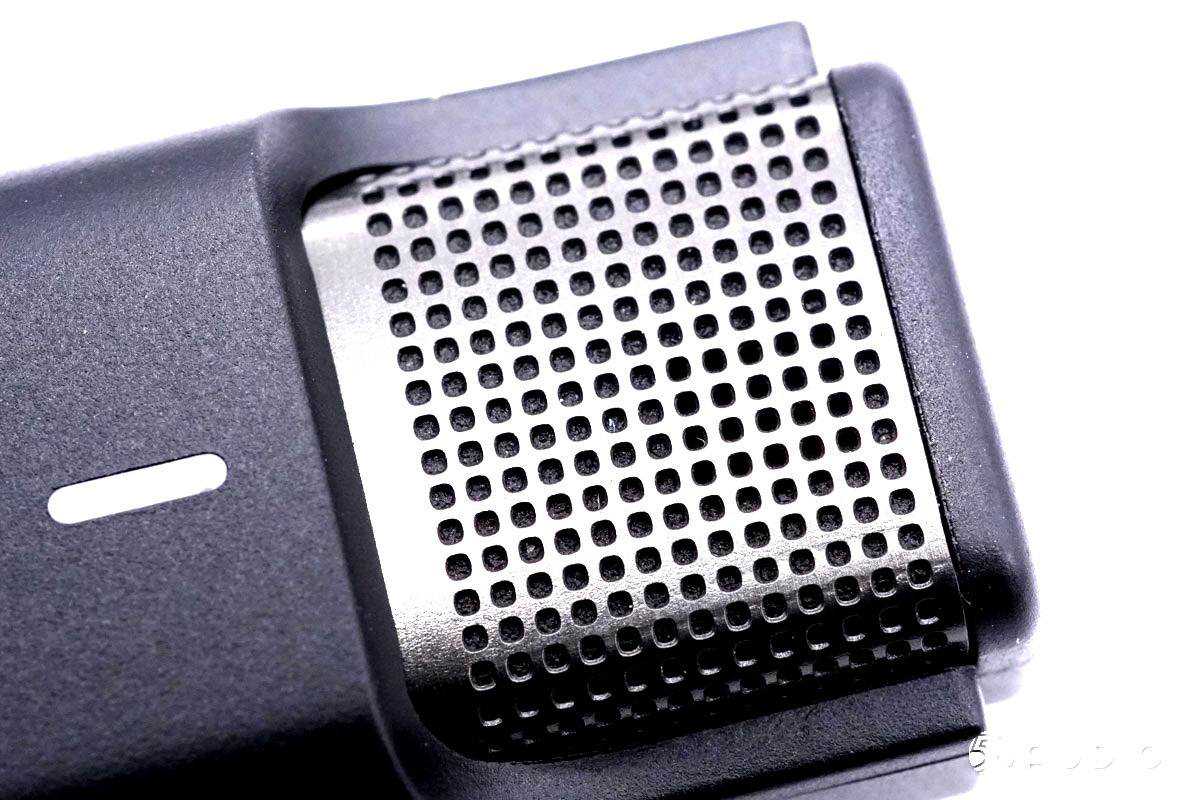

麦克风发射器金属外壳特写，采用密集小孔设计，有利于声音的传输。

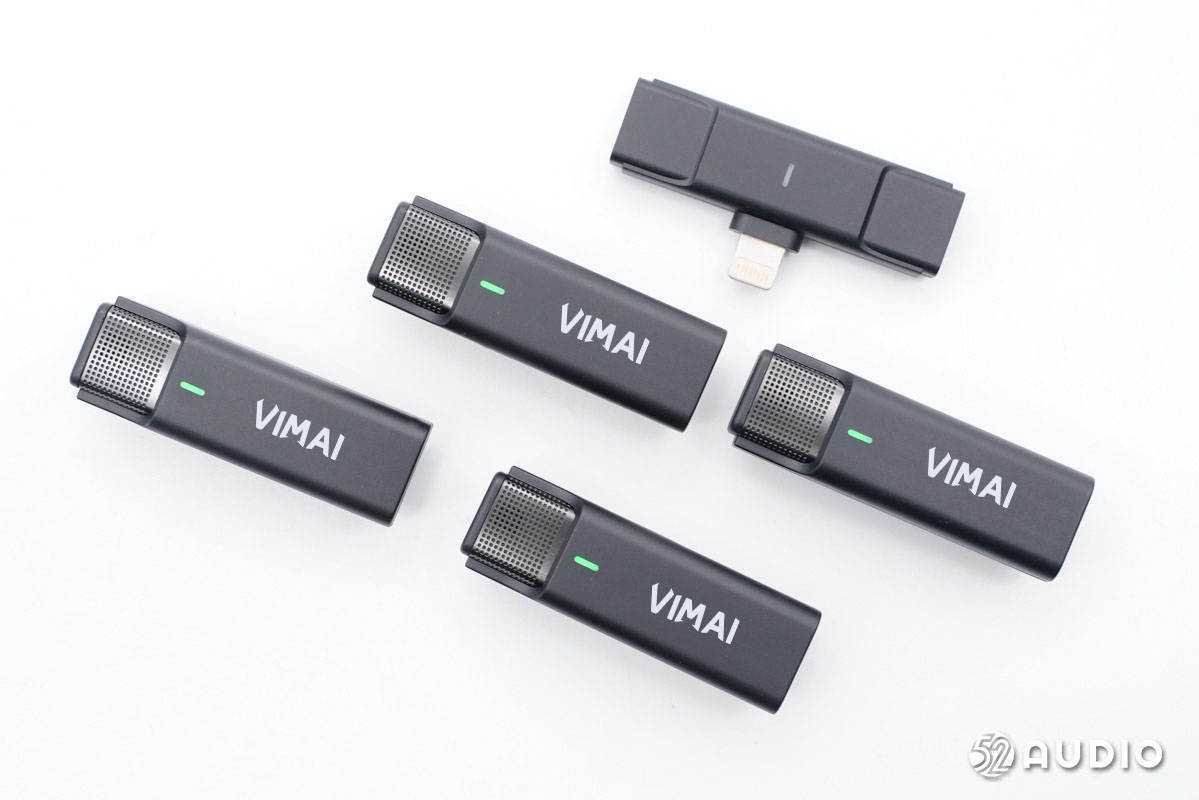

四个发射器以及接收器平放一览。所有设备外壳采用磨砂黑工艺，看起来高端有质感。

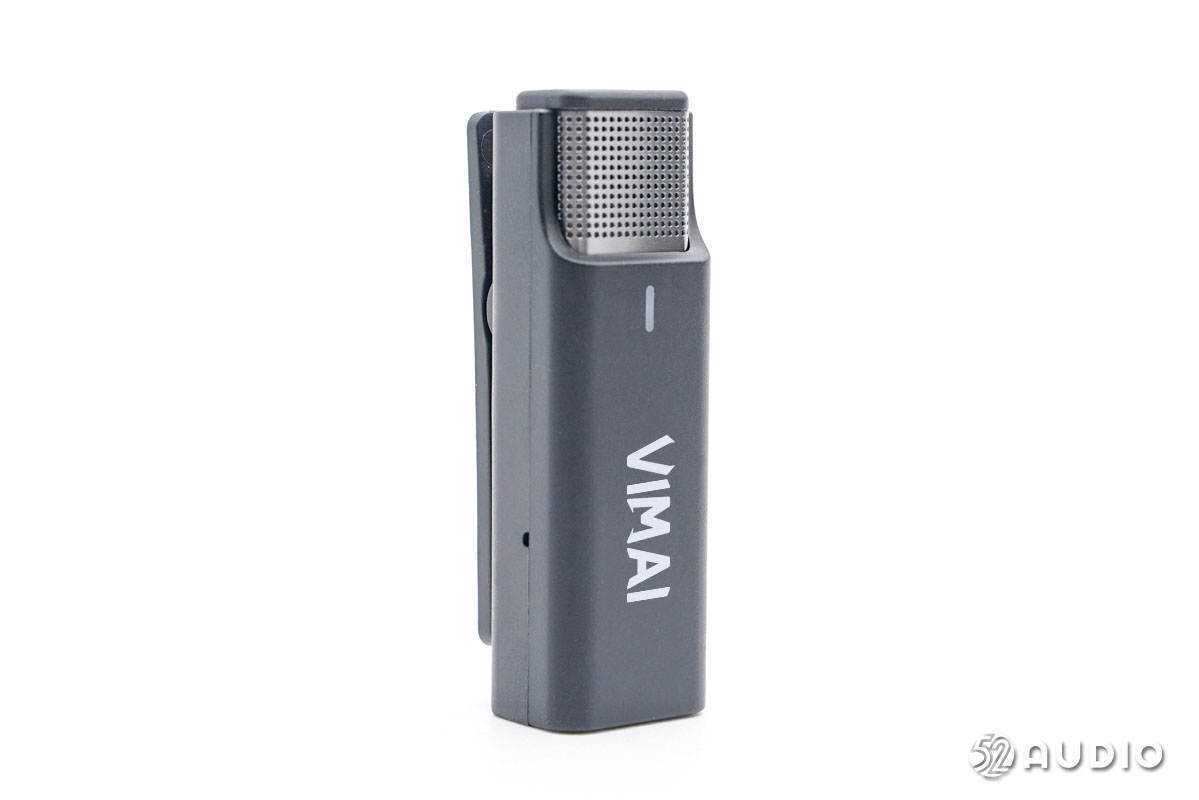

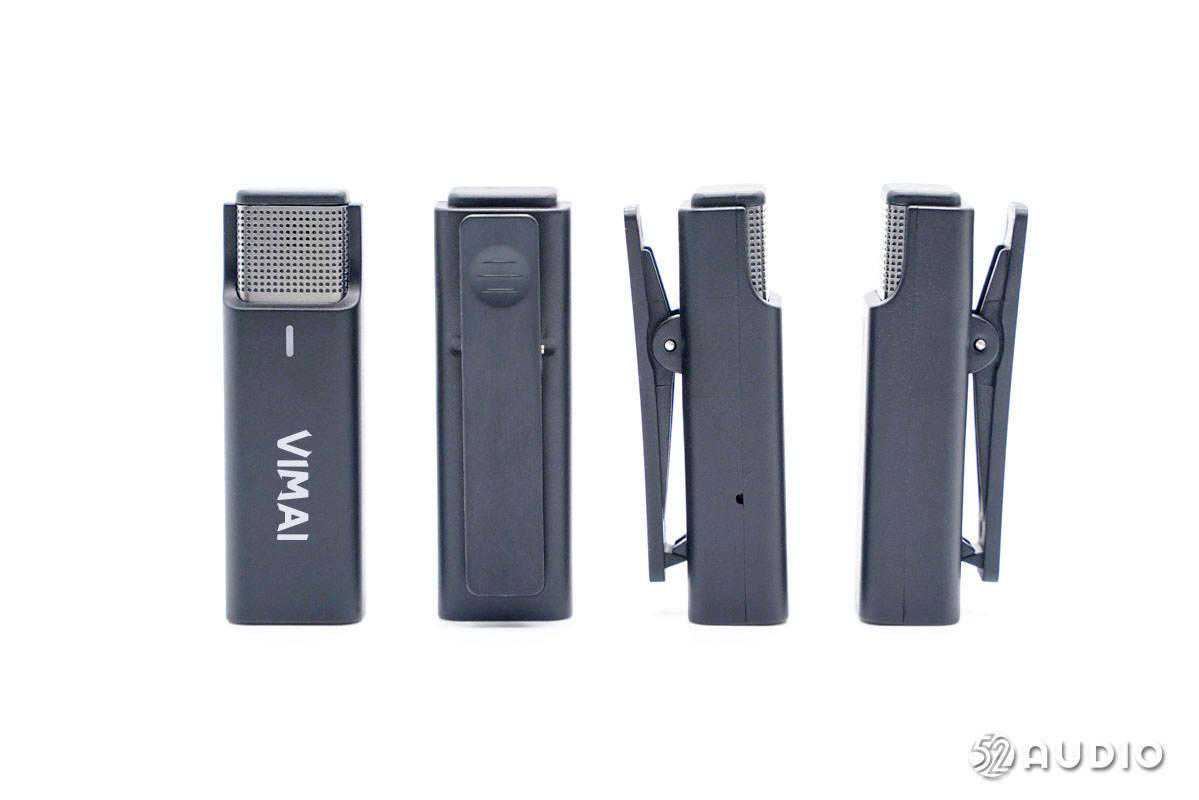

威麦麦克风发射器斜侧面外观一览。

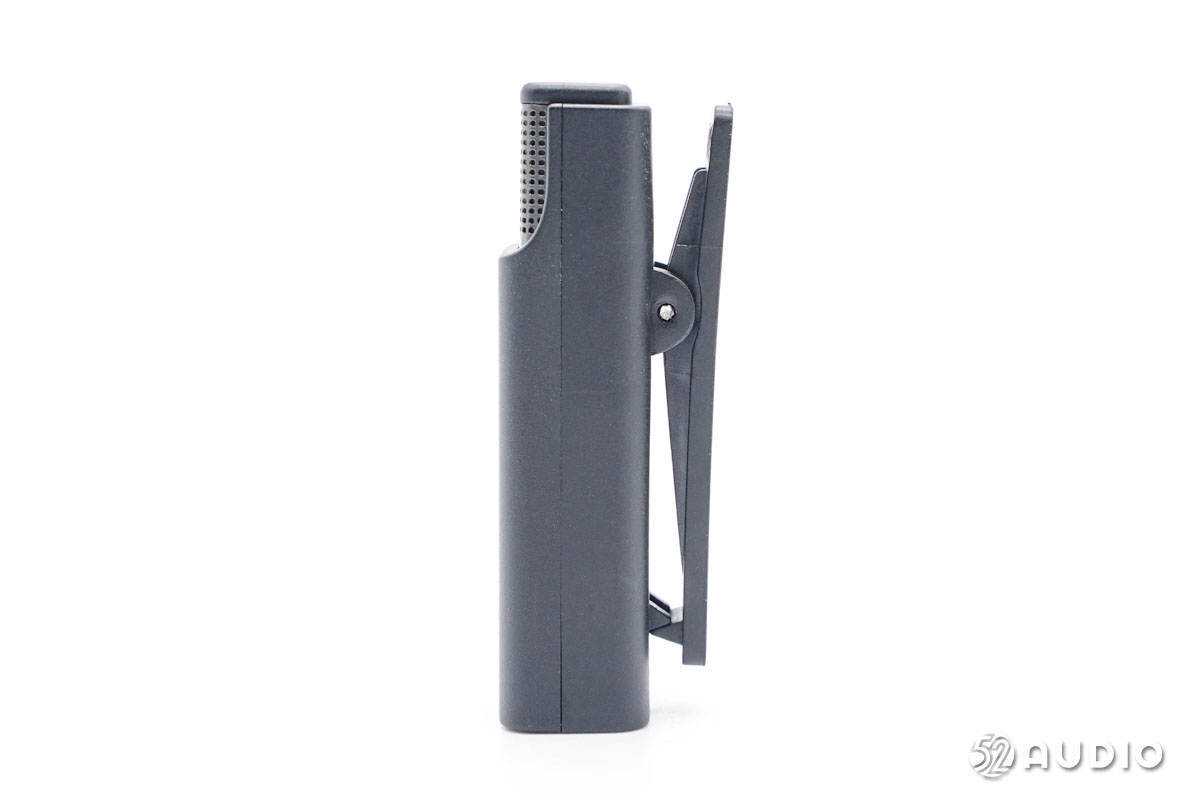

威麦麦克风发射器侧面一览。

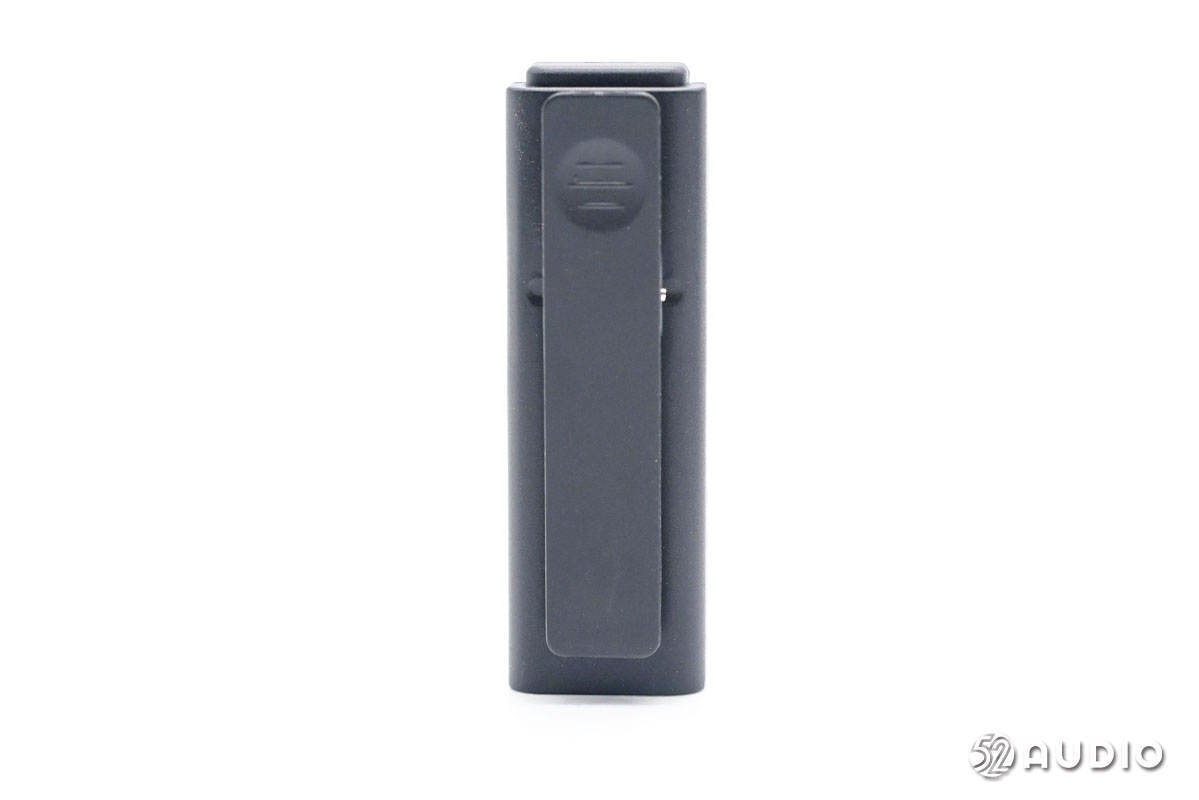

威麦麦克风发射器背面一览，可看到背面夹子上的工艺处理，贴合手指，方便按压。

发射器底部一览，有三个充电触点。

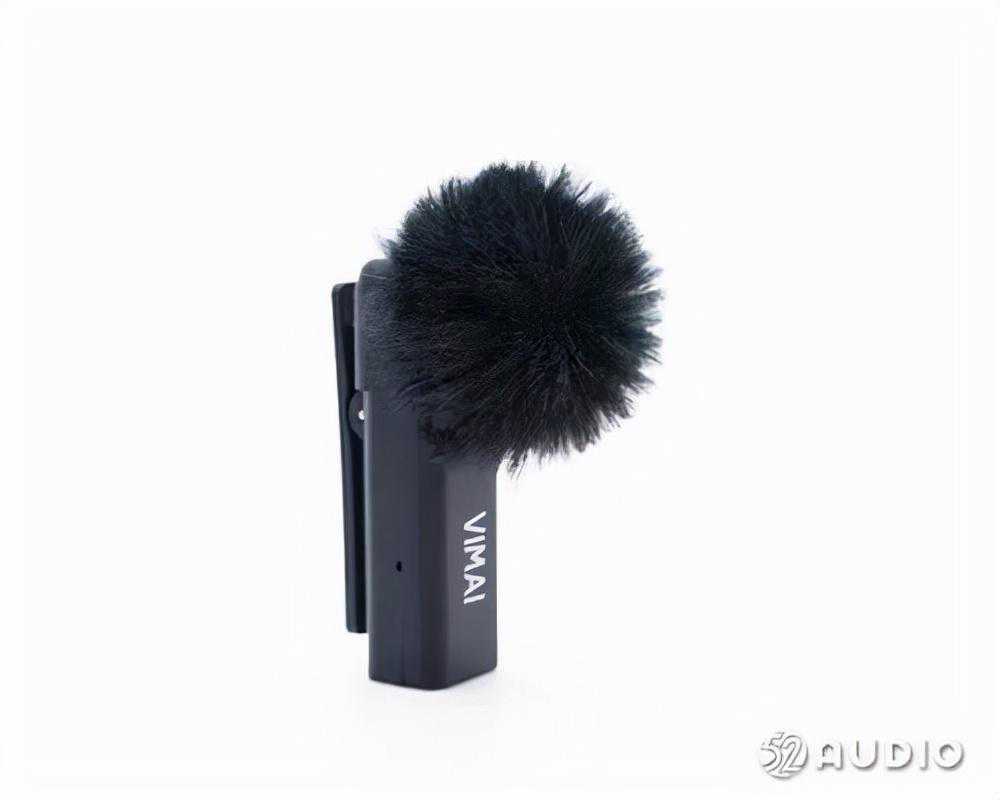

发射器戴防风套展示。

发射器复位键特写。

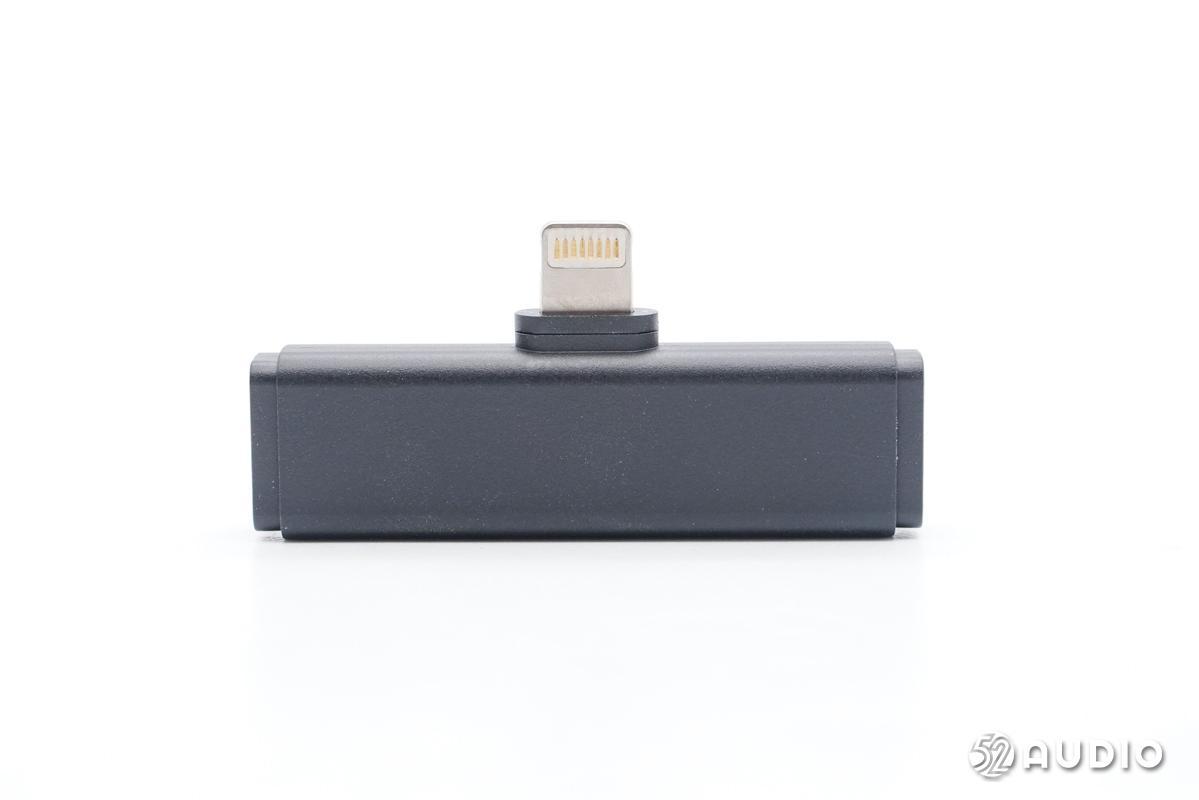

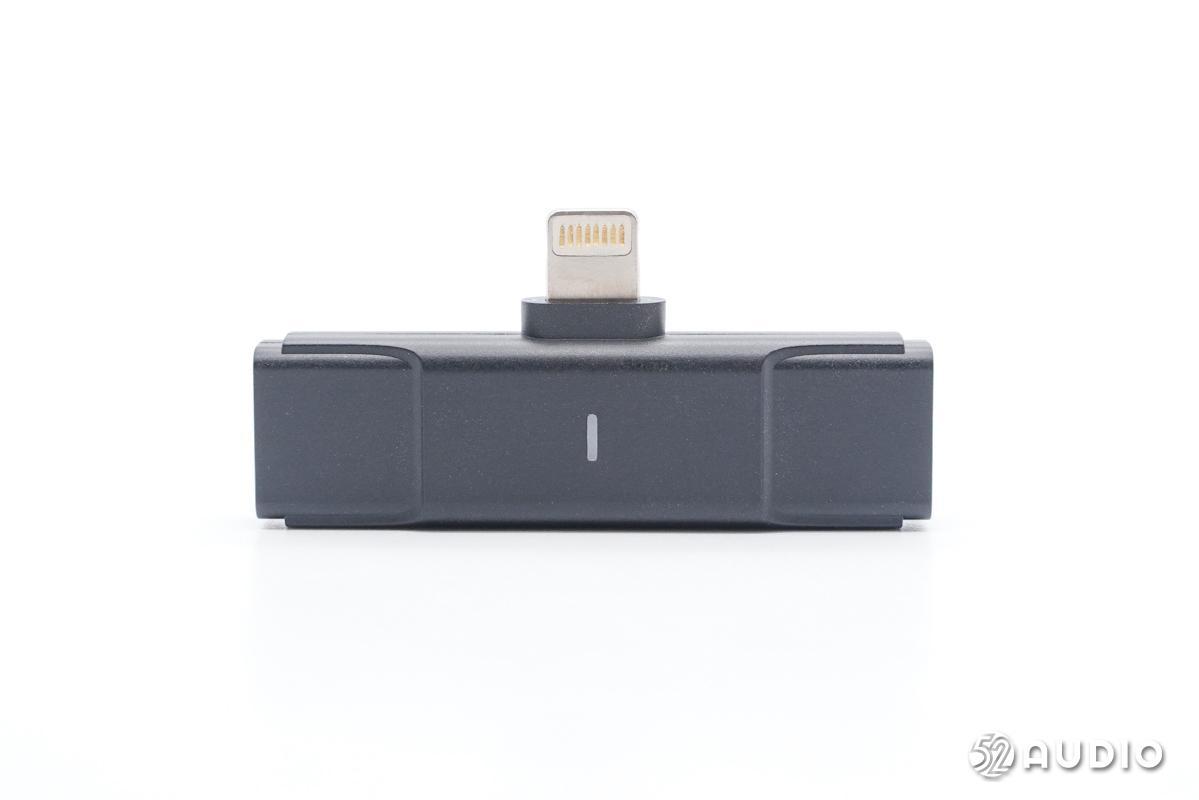

威麦麦克风接收器正面一览，下方有电源指示灯，采用Lightning接口。

威麦麦克风接收器背面一览。

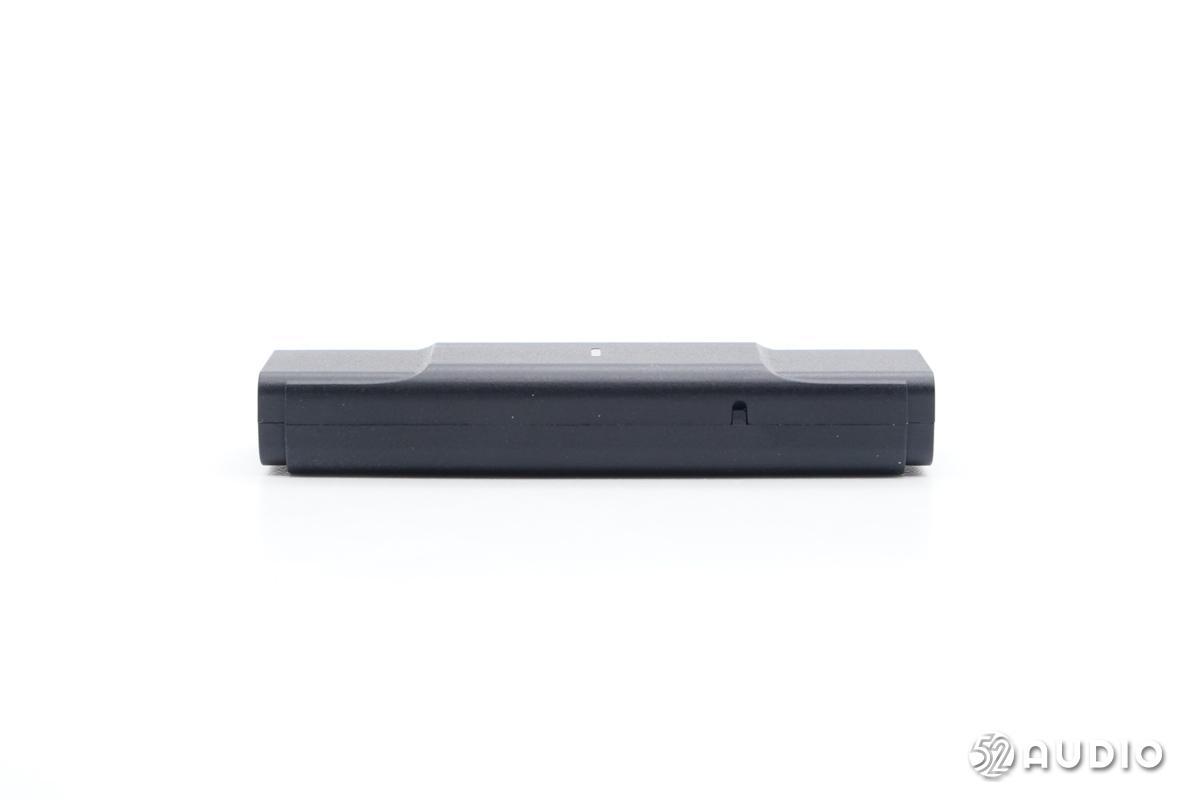

威麦麦克风接收器底部一览。

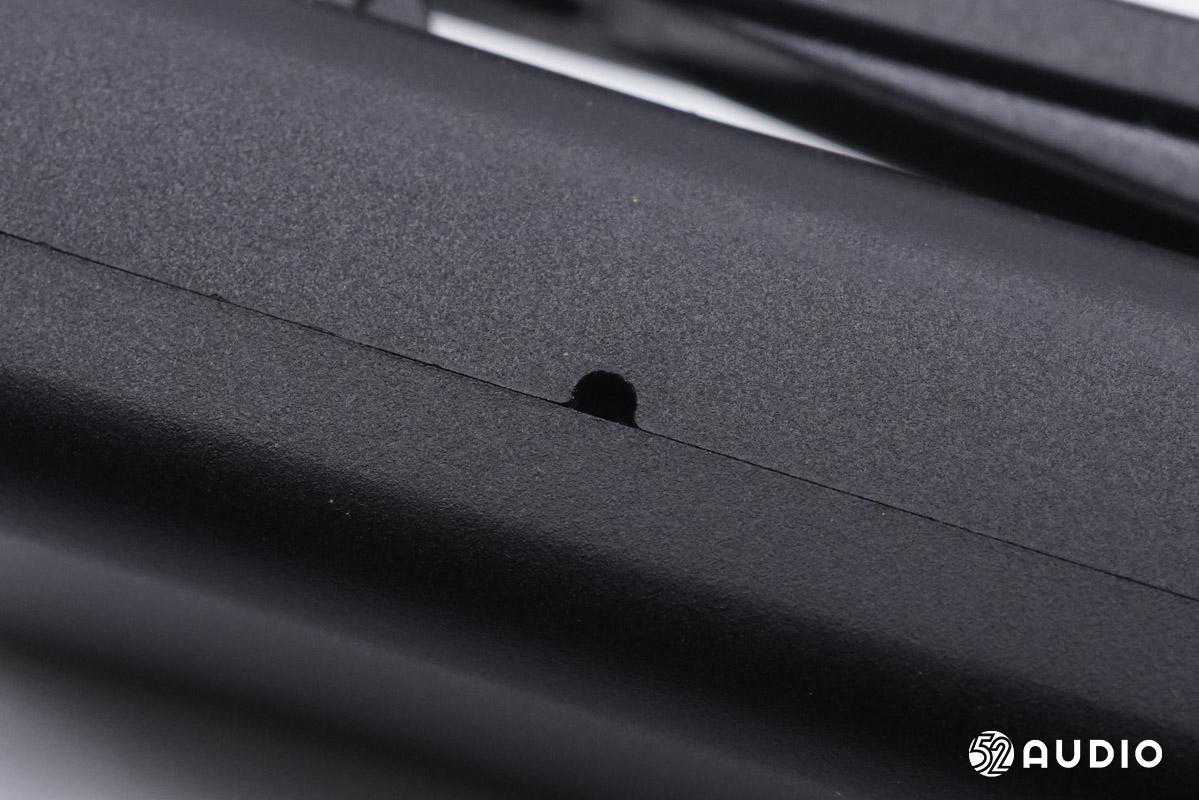

接收器侧面复位键特写，用于复位重启设备。

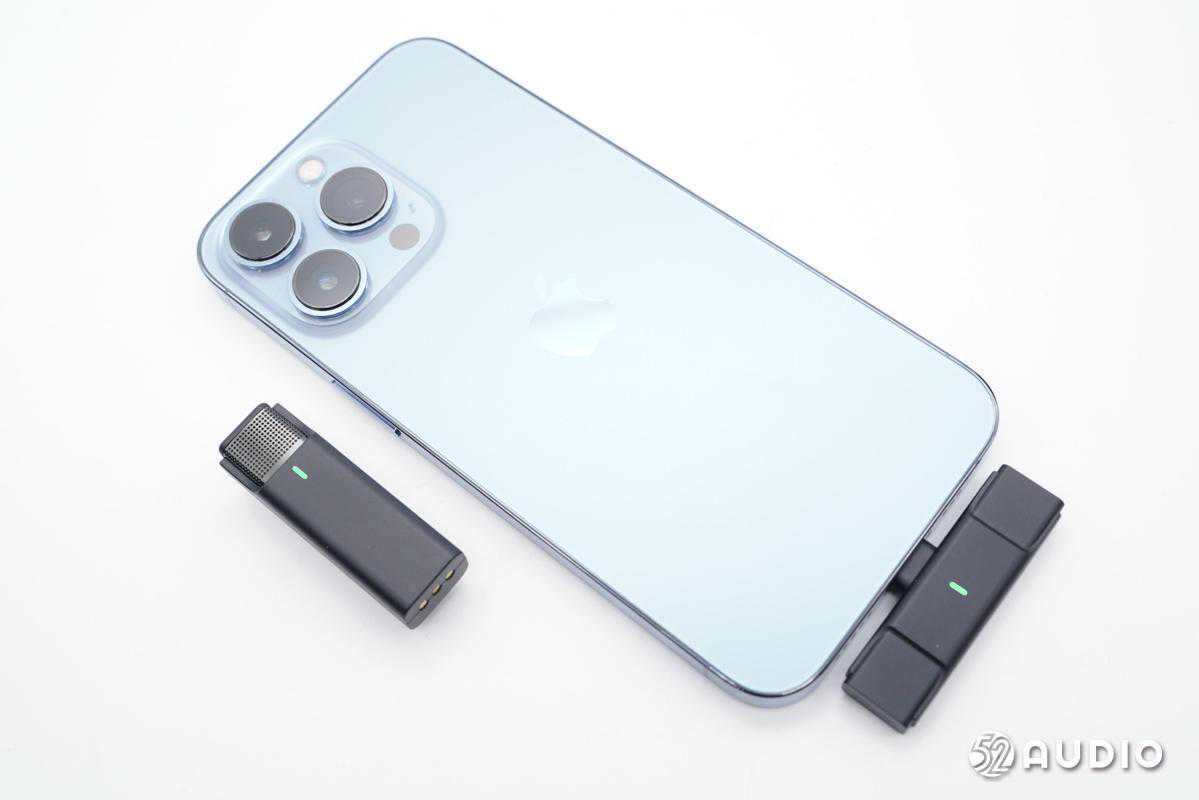

威麦科技麦克风使用状态展示。

经我爱音频网实测，威麦麦克风整机重量约为173.5g。

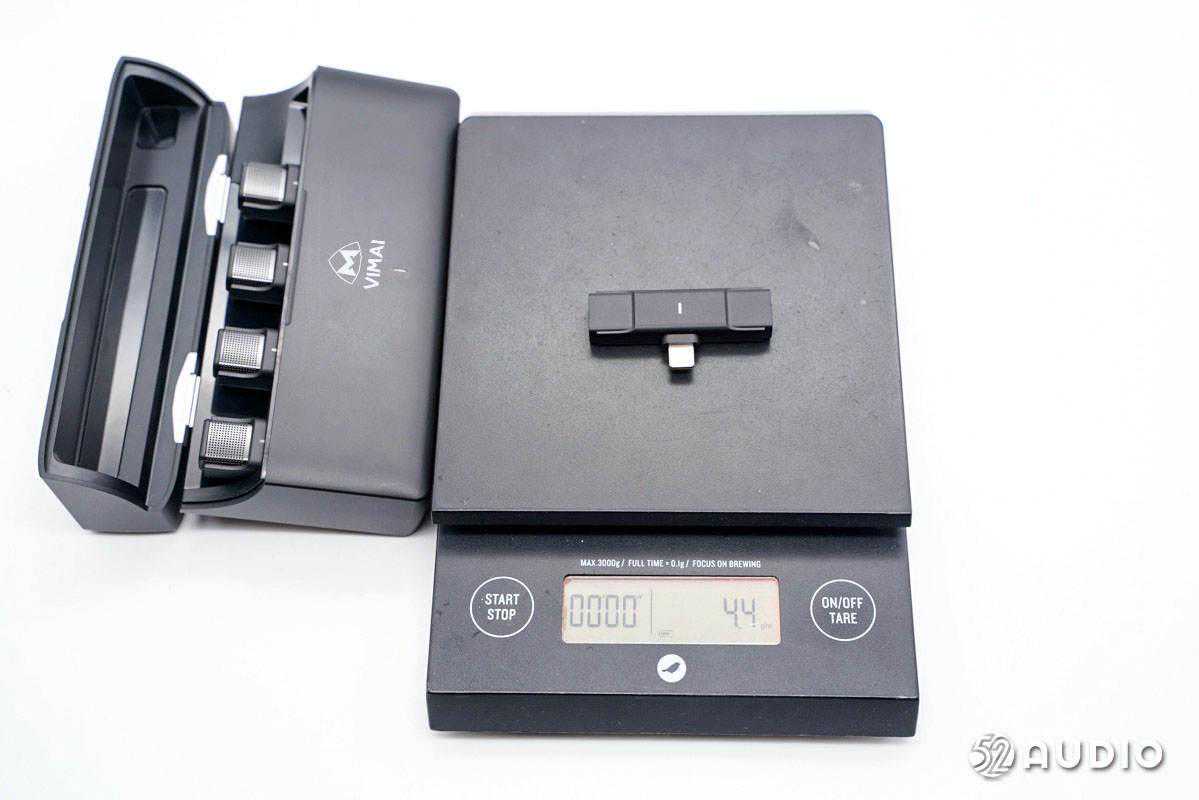

麦克风接收器重约4.4g。

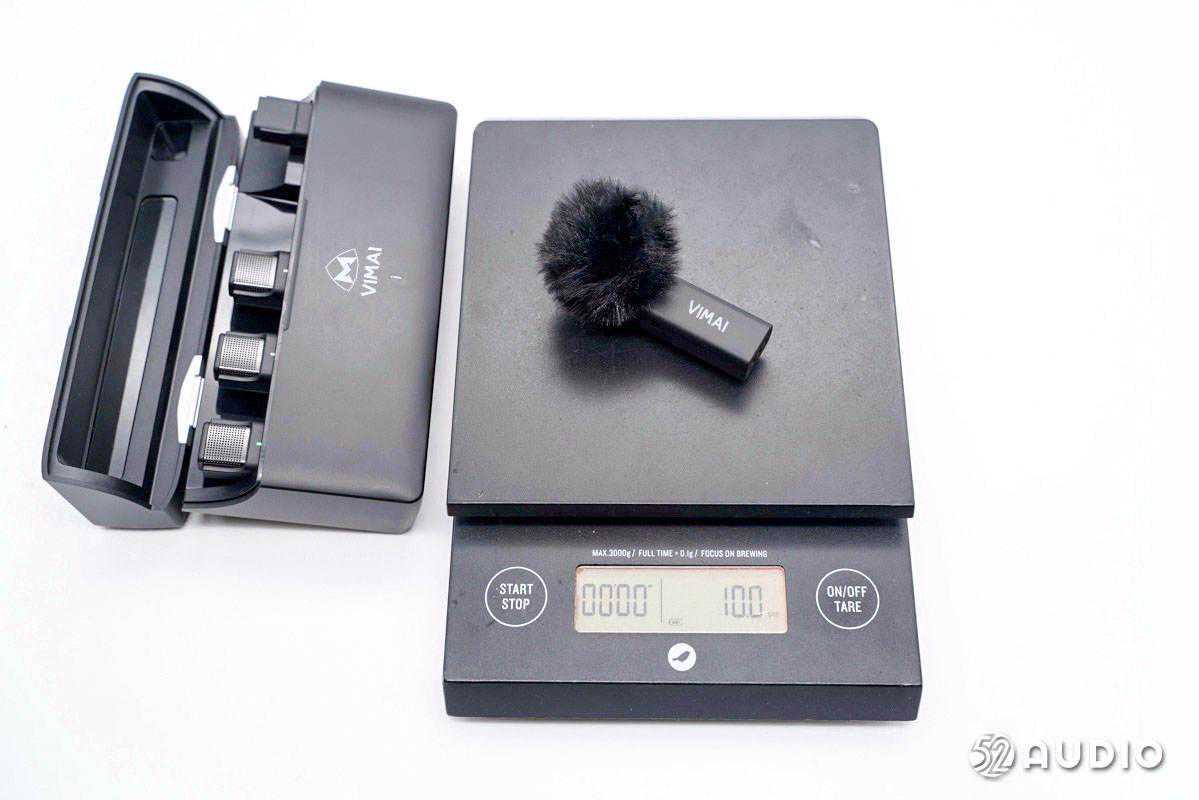

麦克风佩戴防风套时重量约为10.0g。

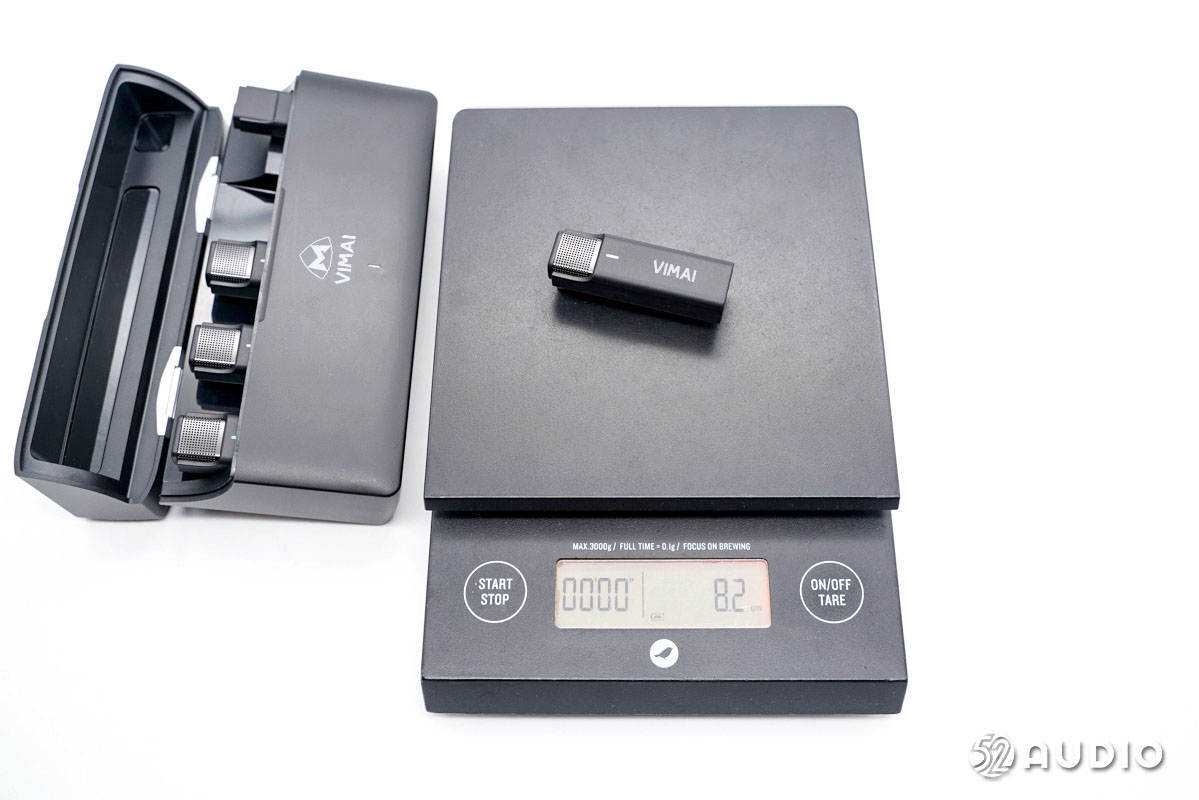

卸下防风套之后，麦克风净重约为8.2g，小巧轻盈，佩戴时不会有衣领下坠的情况。

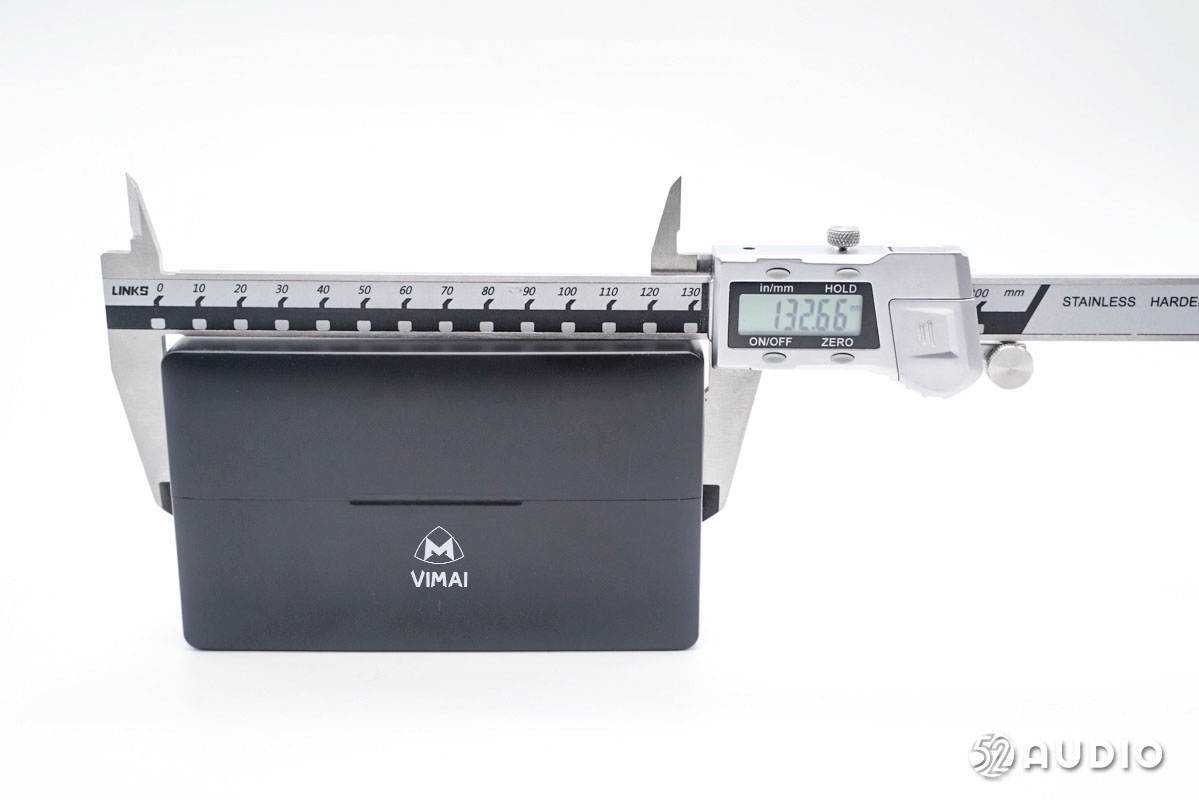

经我爱音频网实测，威麦麦克风充电仓的长度约为132.66mm。

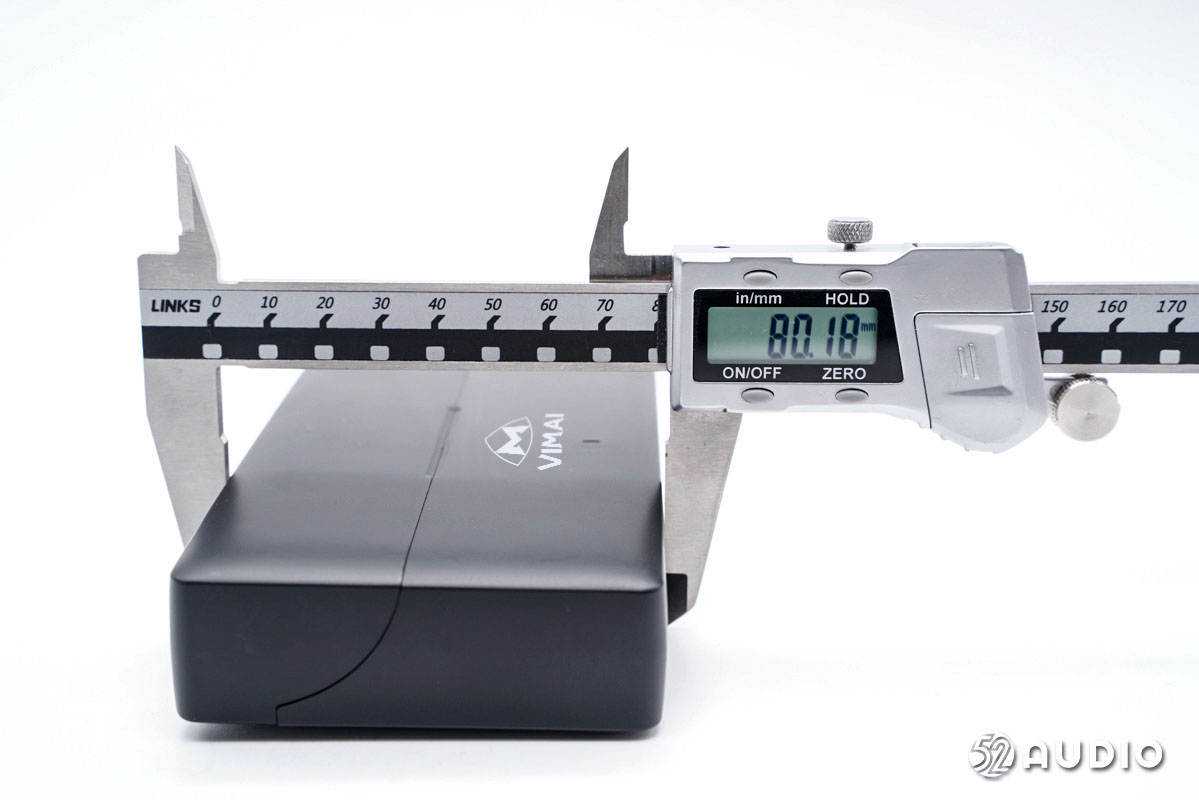

充电仓的高度约为80.18mm。

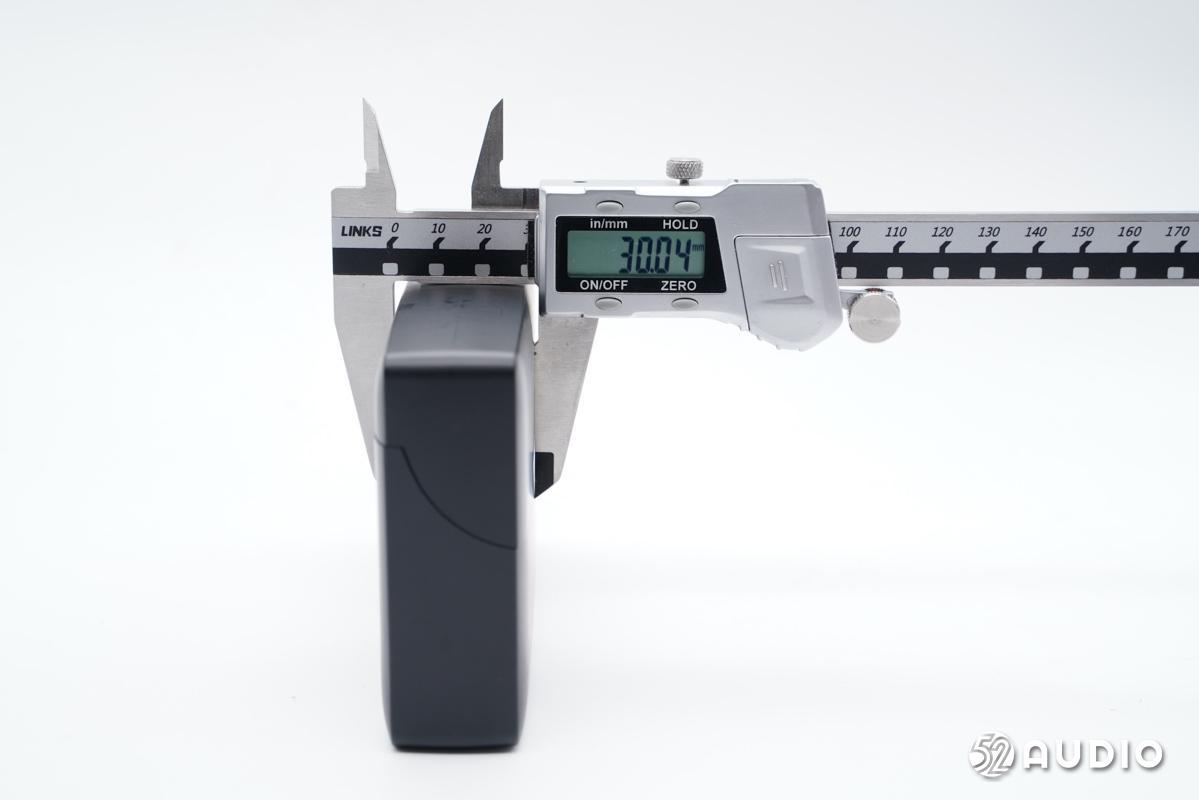

充电仓的宽度约为30.04mm。

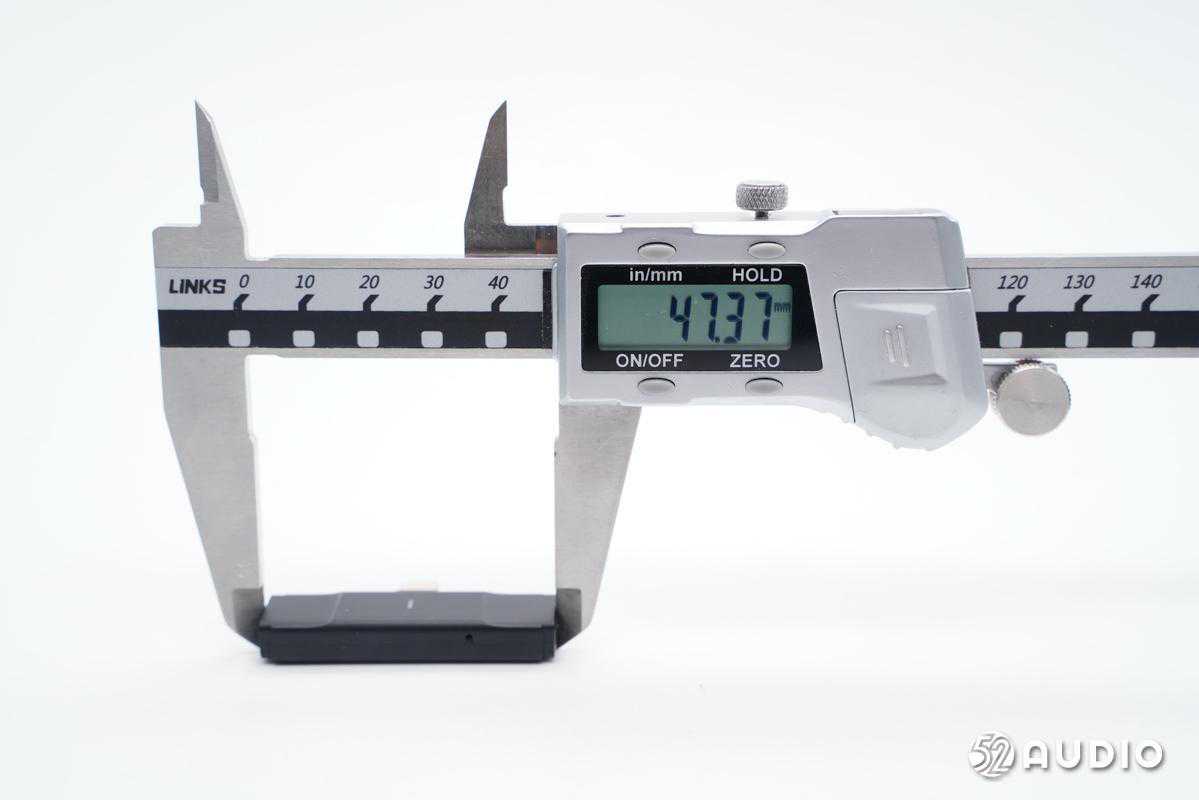

经我爱音频网实测，麦克风接收器的长度约为47.37mm。

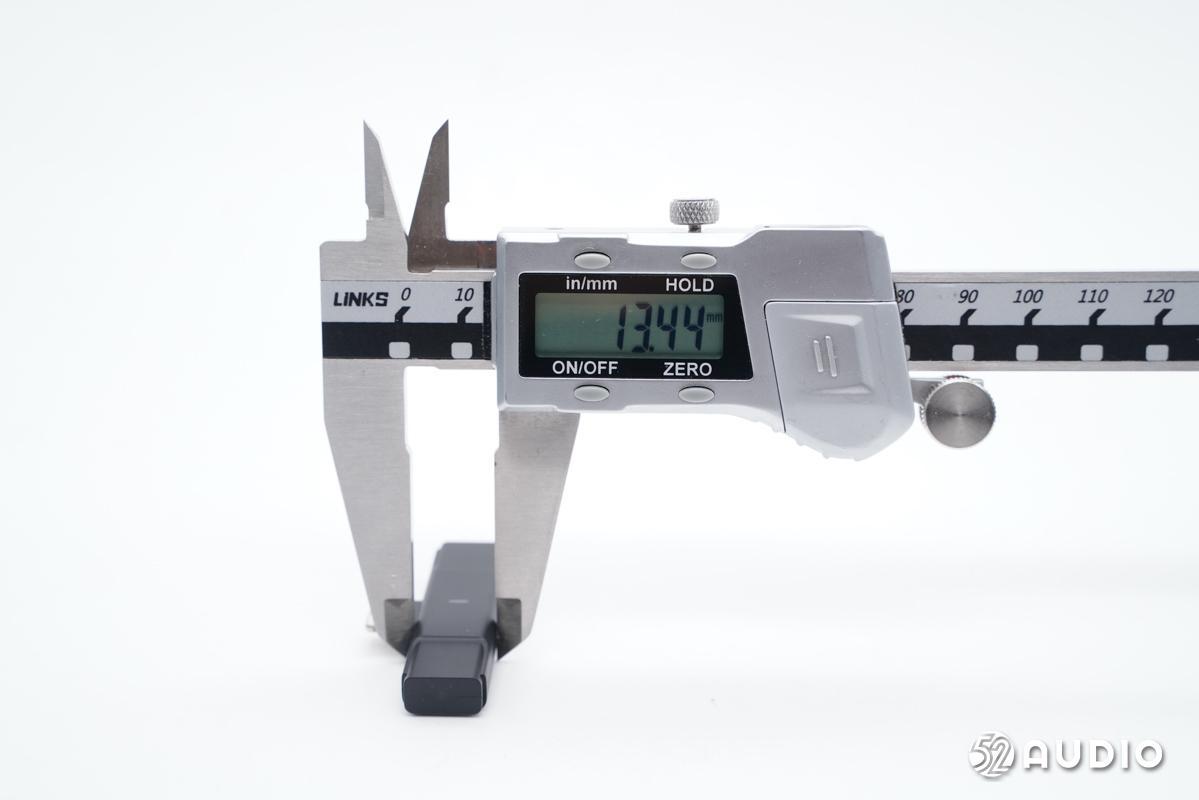

接收器的宽度约为13.44mm。

接收器的前后厚度约为7.82mm。

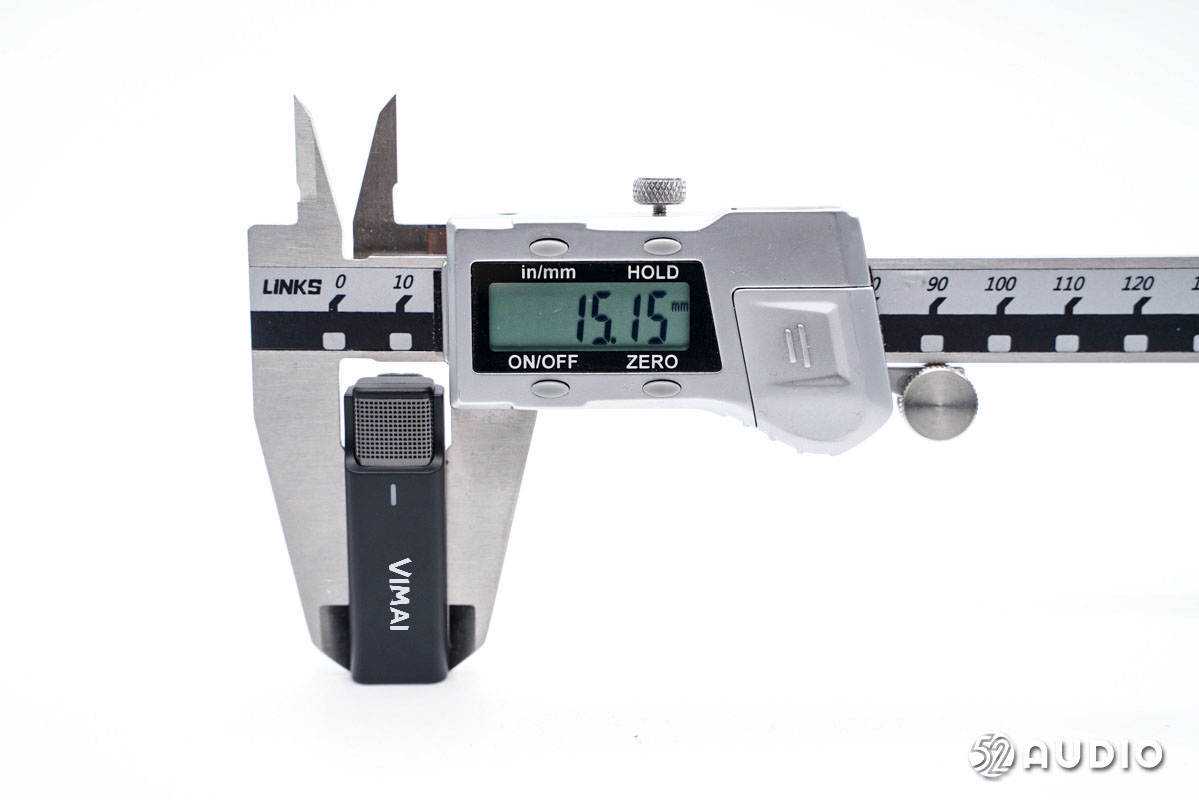

经我爱音频网实测麦克风的左右宽度约为15.15mm。

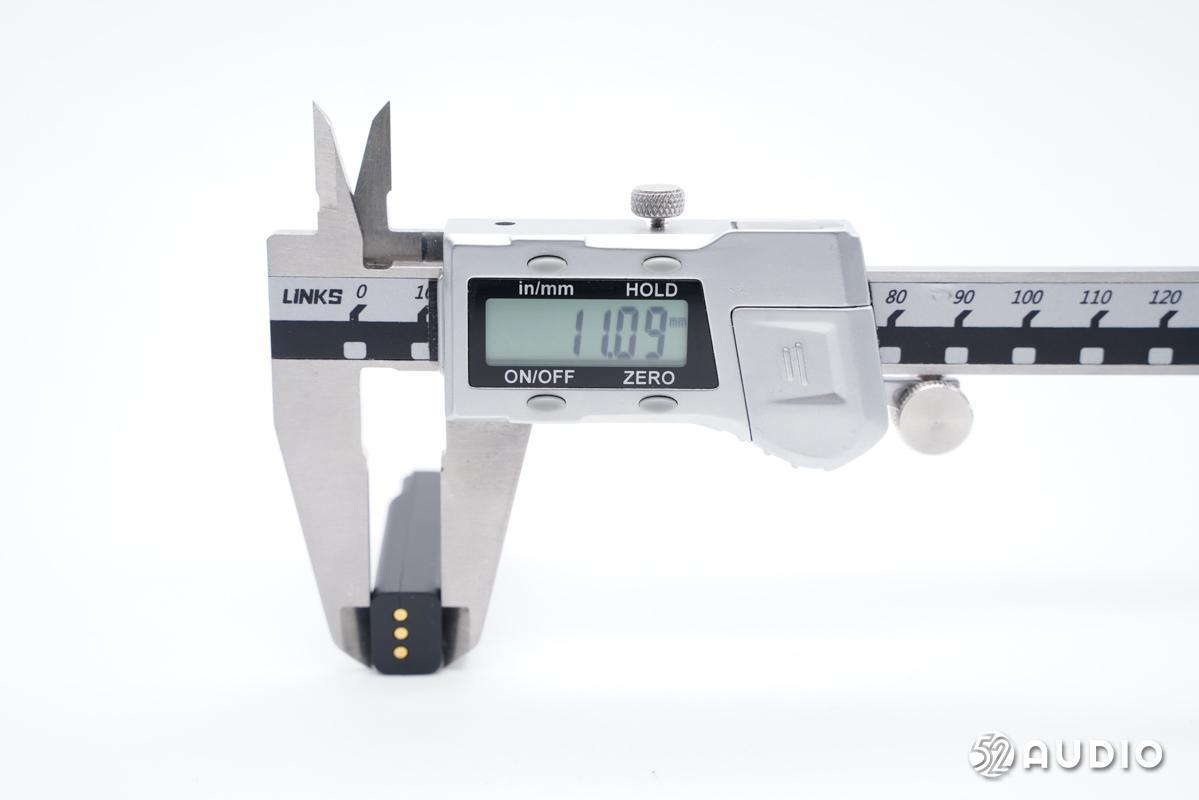

麦克风的前后厚度约为11.09mm。

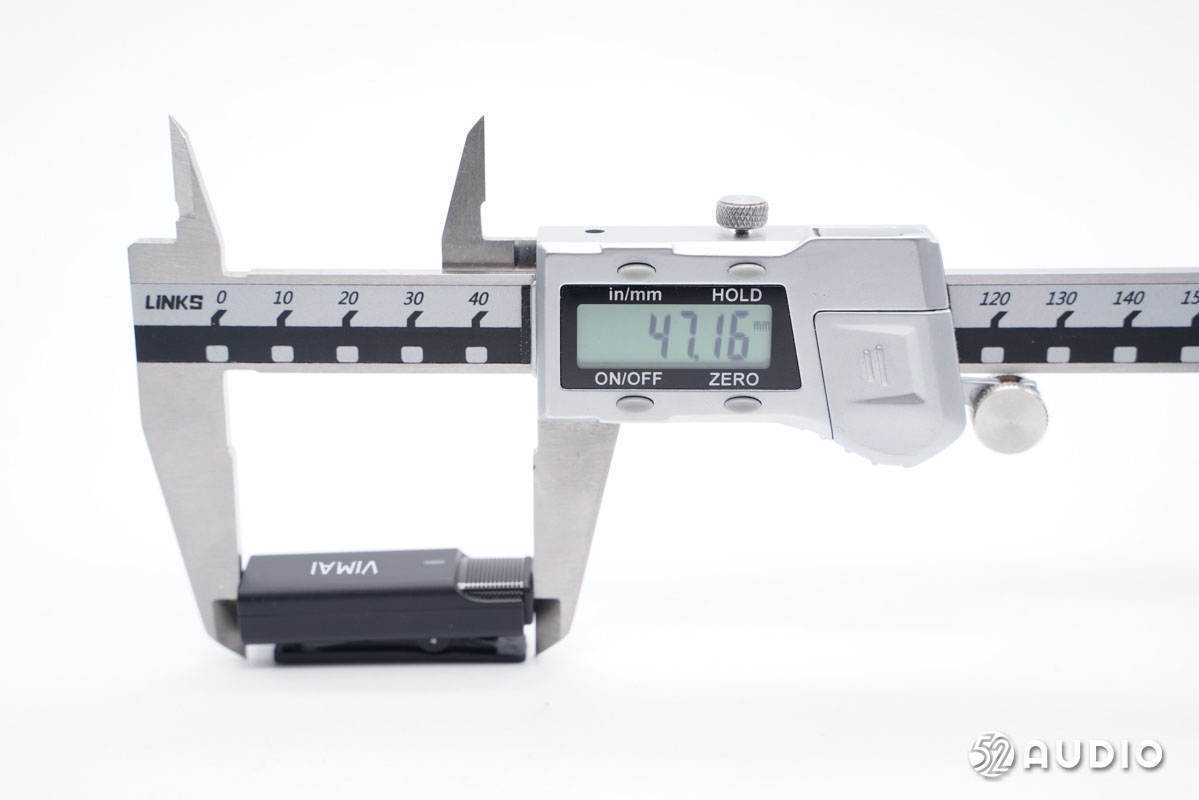

麦克风的高度约为47.16mm。

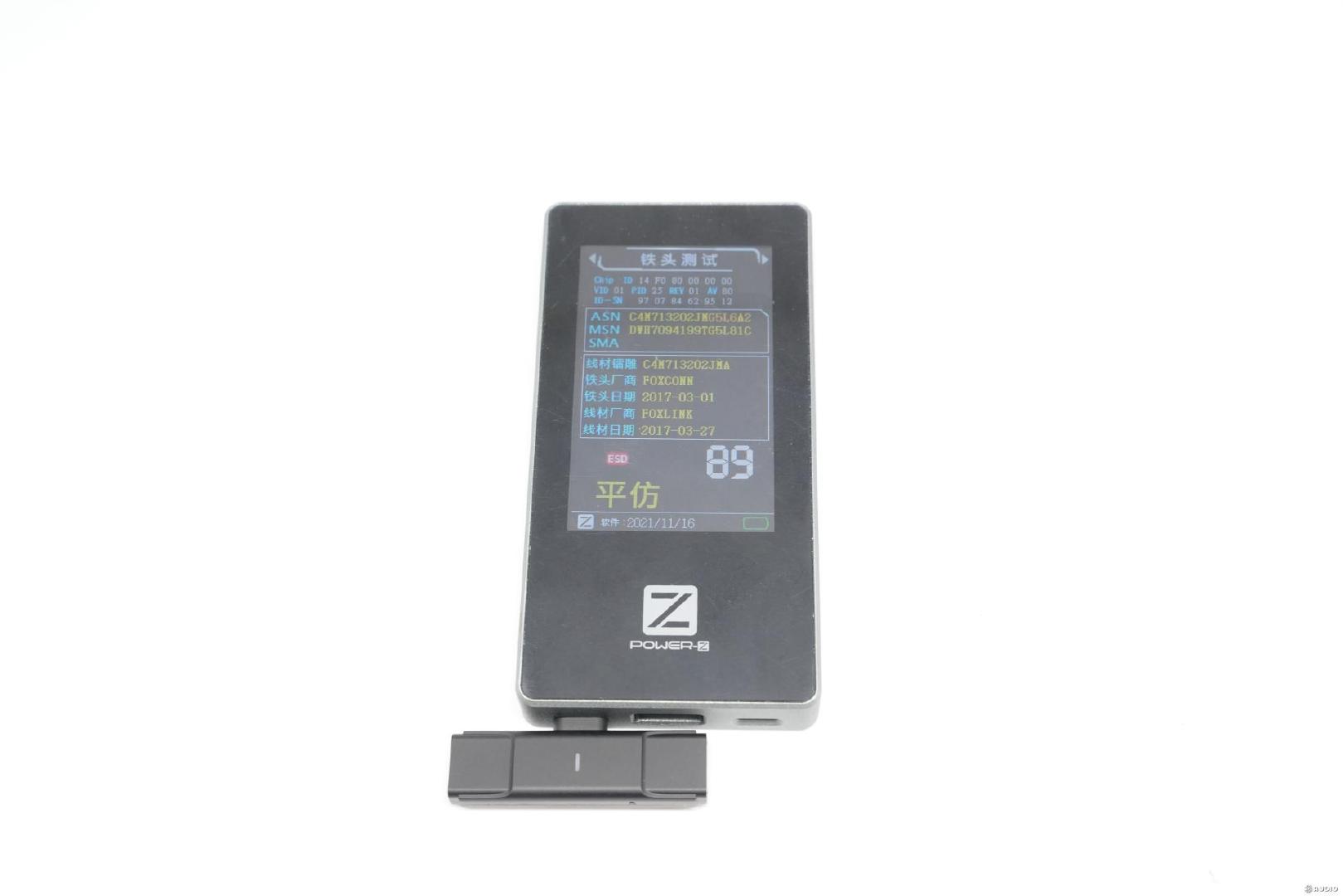

我爱音频网采用ChargerLABPOWER-ZMF001MiFi检测仪对威麦麦克风的Lightning插头进行MiFi认证测试，检测结果显示威麦麦克风接收器插头为苹果原装模组。

二、威麦科技麦克风拆解

充电盒拆解

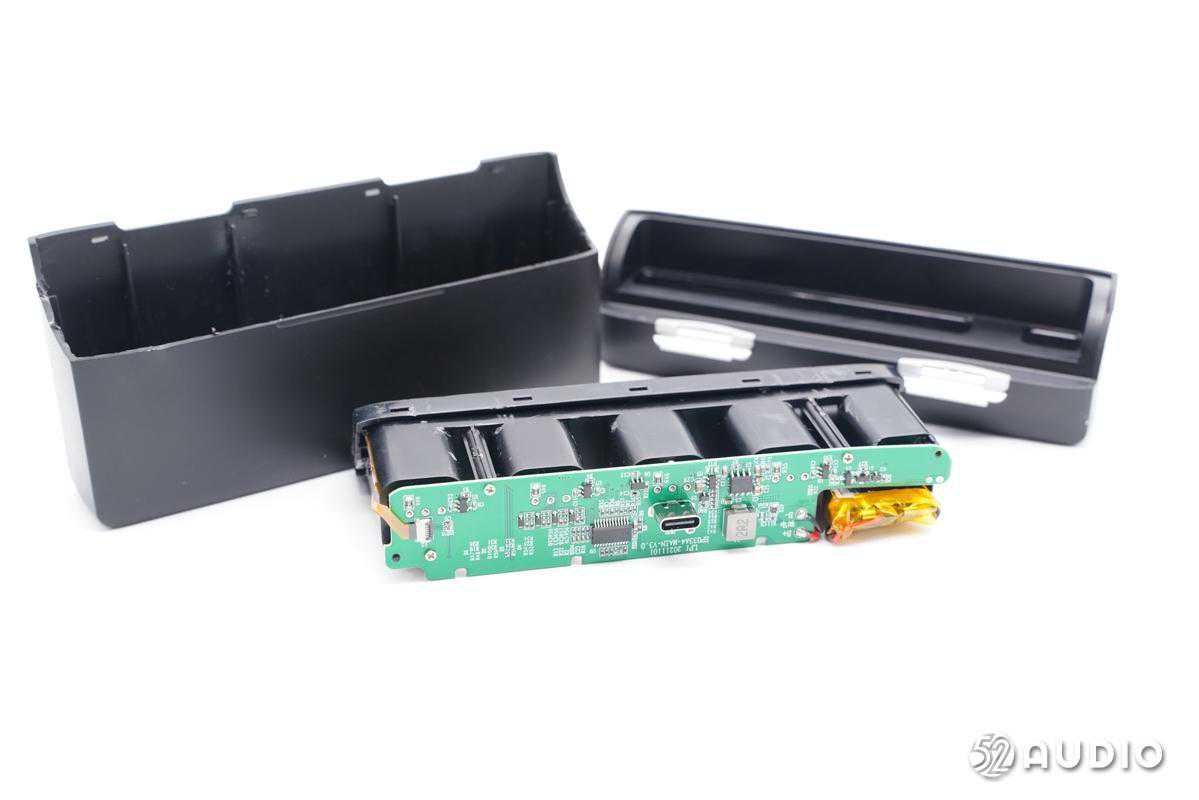

充电仓拆卸整体一览。

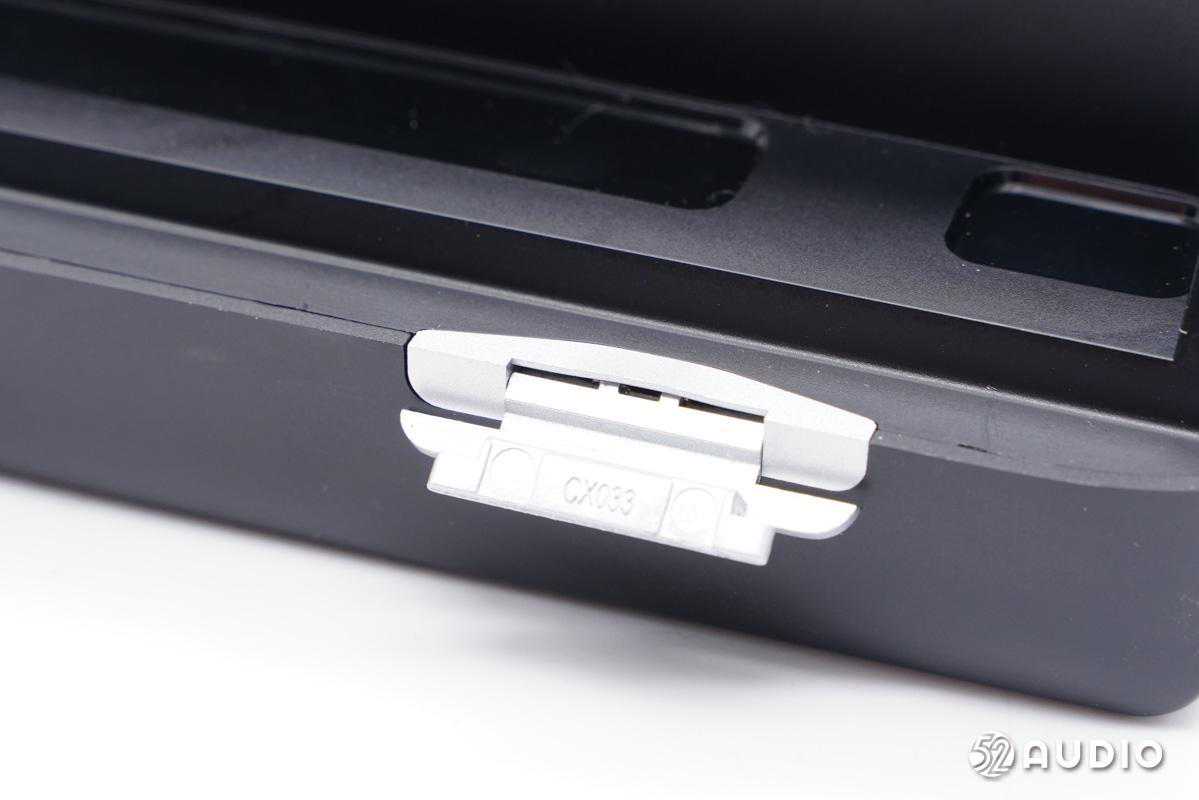

充电仓开合铰链特写。丝印“CX033”。

主板通过螺丝固定在座舱底部。

充电仓内部座舱一览，电池通过导线跟pcb板连接。

充电座舱侧面一览，设置有一条FPC排线，末端为霍尔元件用于开盖检测。侧面有磁铁，用于吸附盒盖。

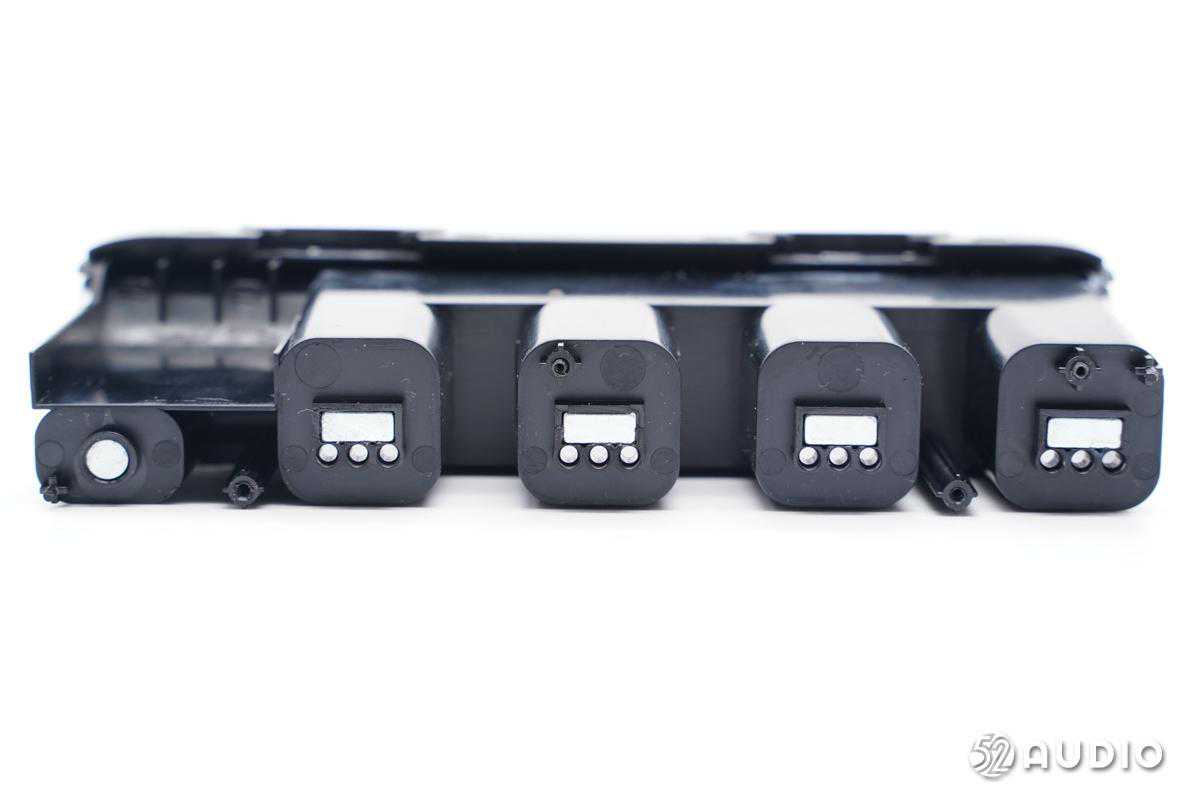

拆下充电盒主板可以看到板下五个充电槽位的触点和磁铁，左侧设有安装电池的槽位。

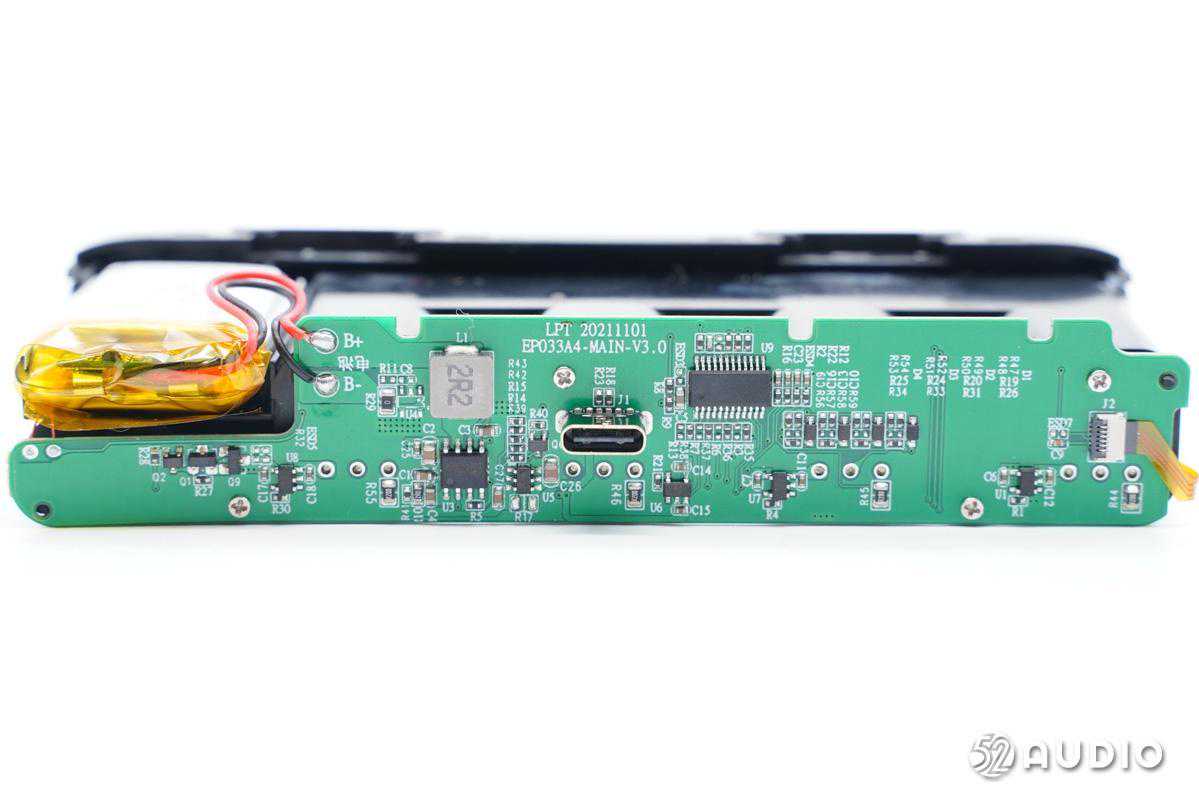

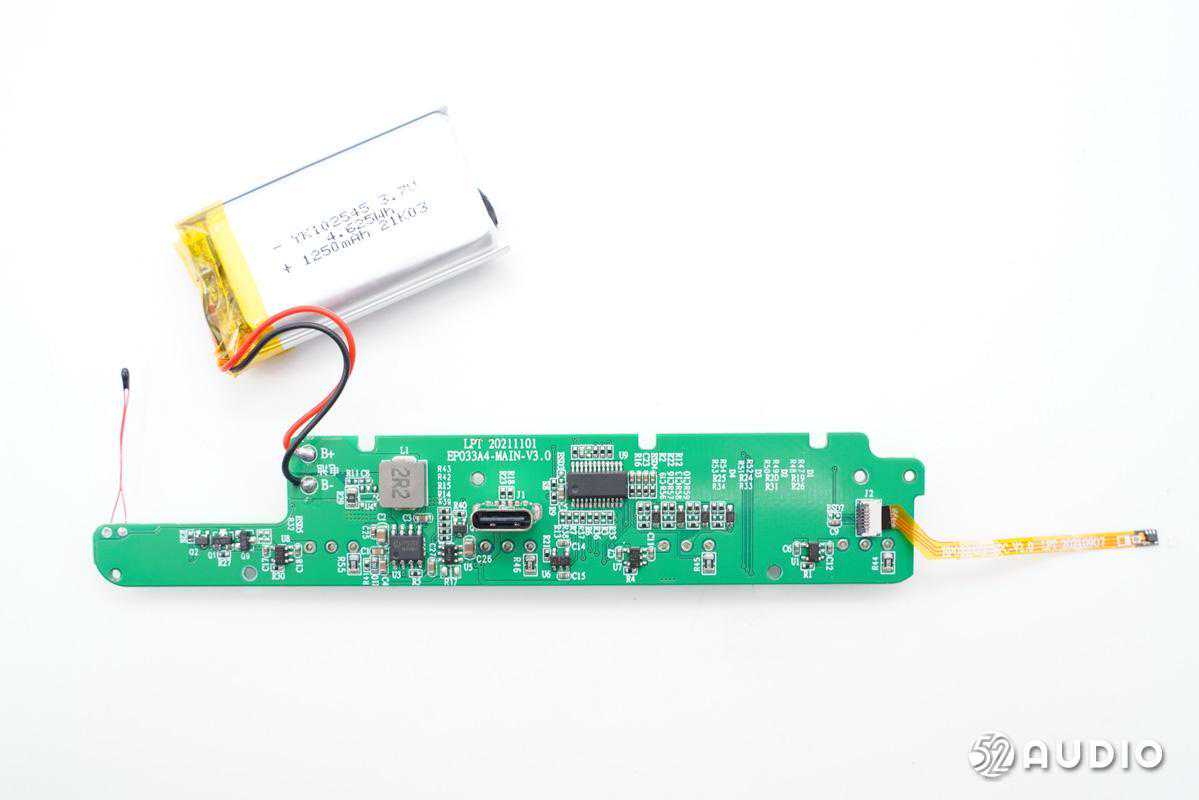

充电盒主板一览。

充电盒主板背面一览，可看到为麦克风充电的顶针。

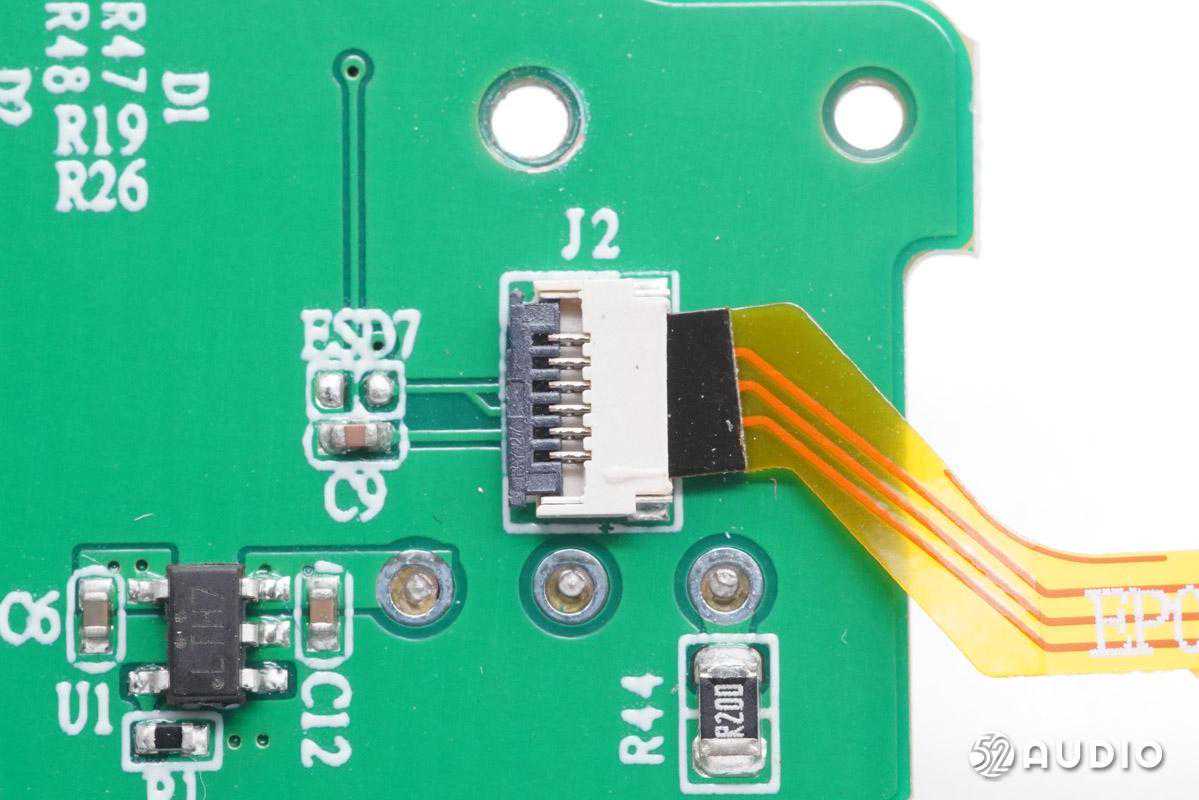

FPC排线通过ZIF连接器连接到主板，拆卸过程中有所磕碰，所以排线未完全装好。

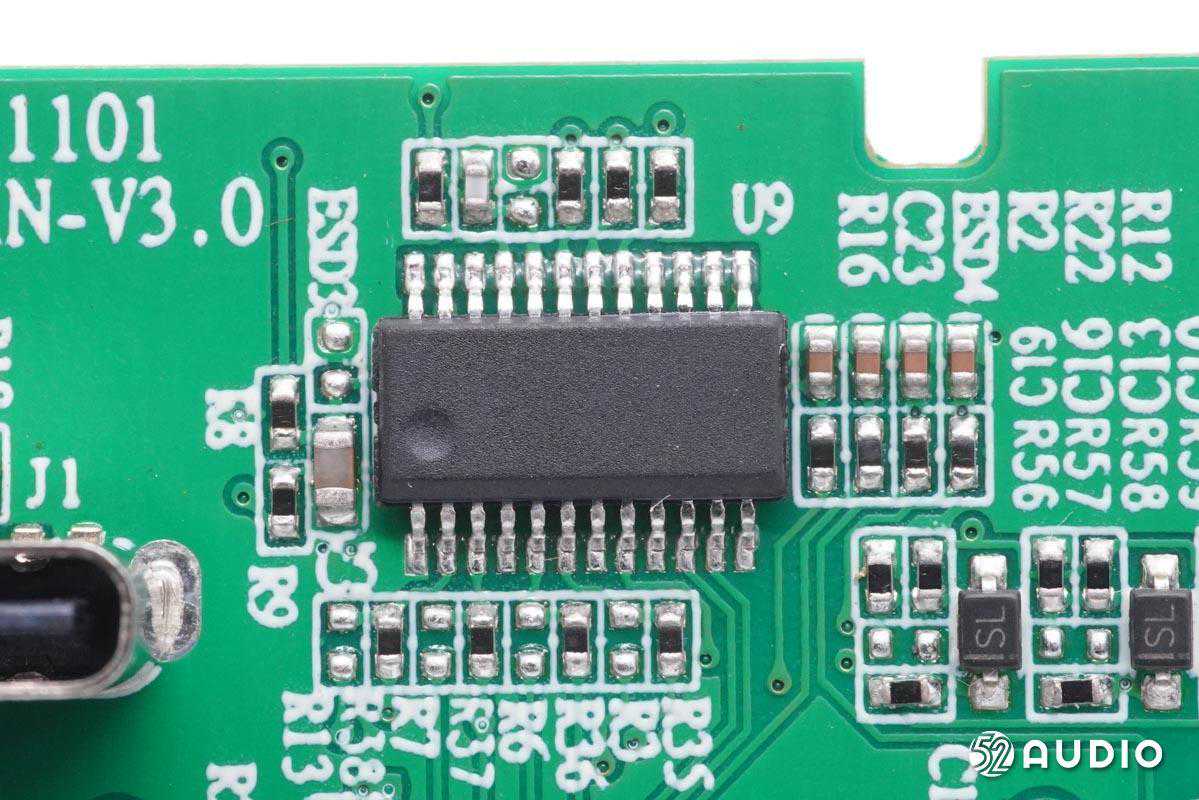

一颗无标的单片机，用于充电盒整机控制。

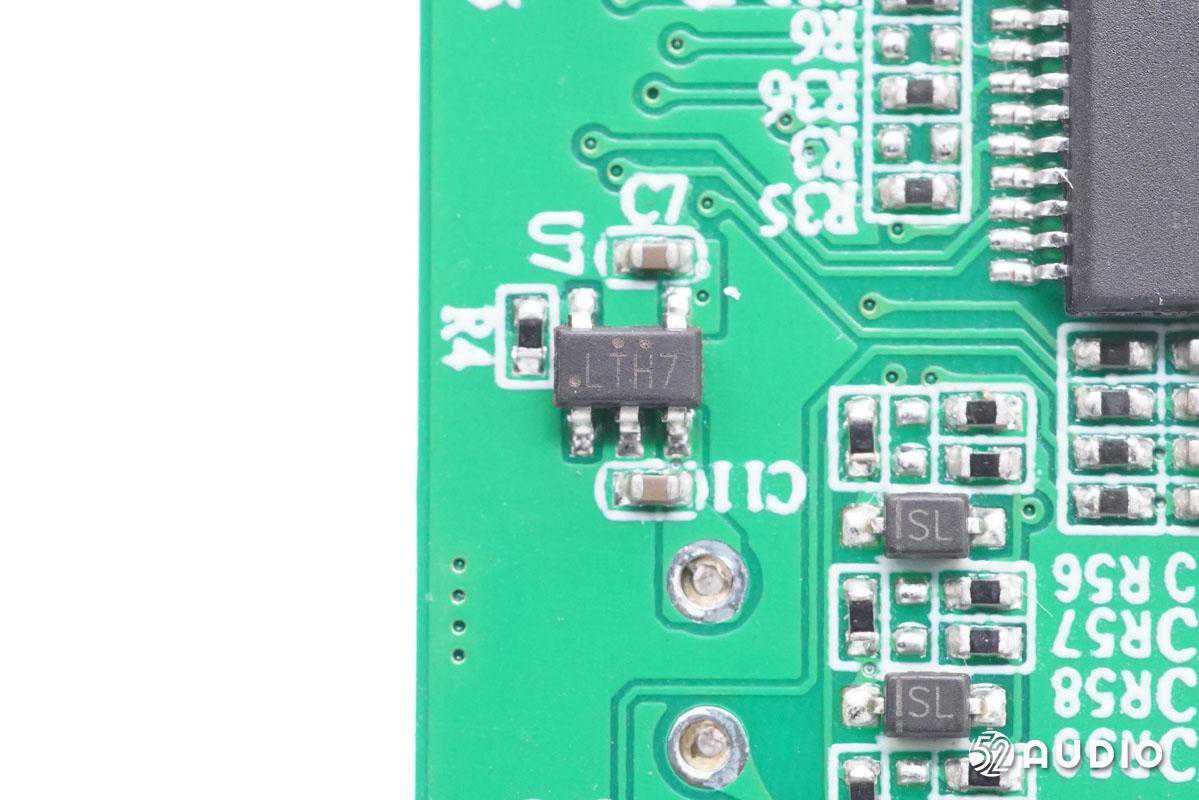

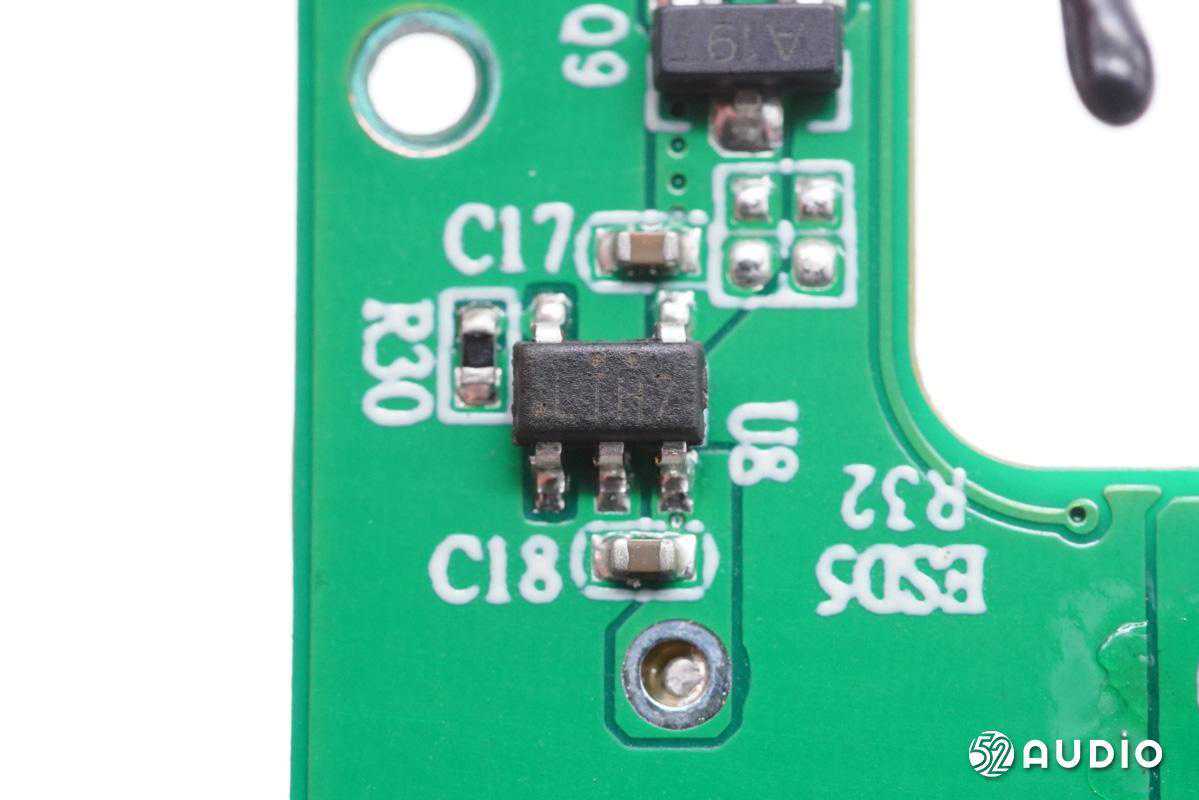

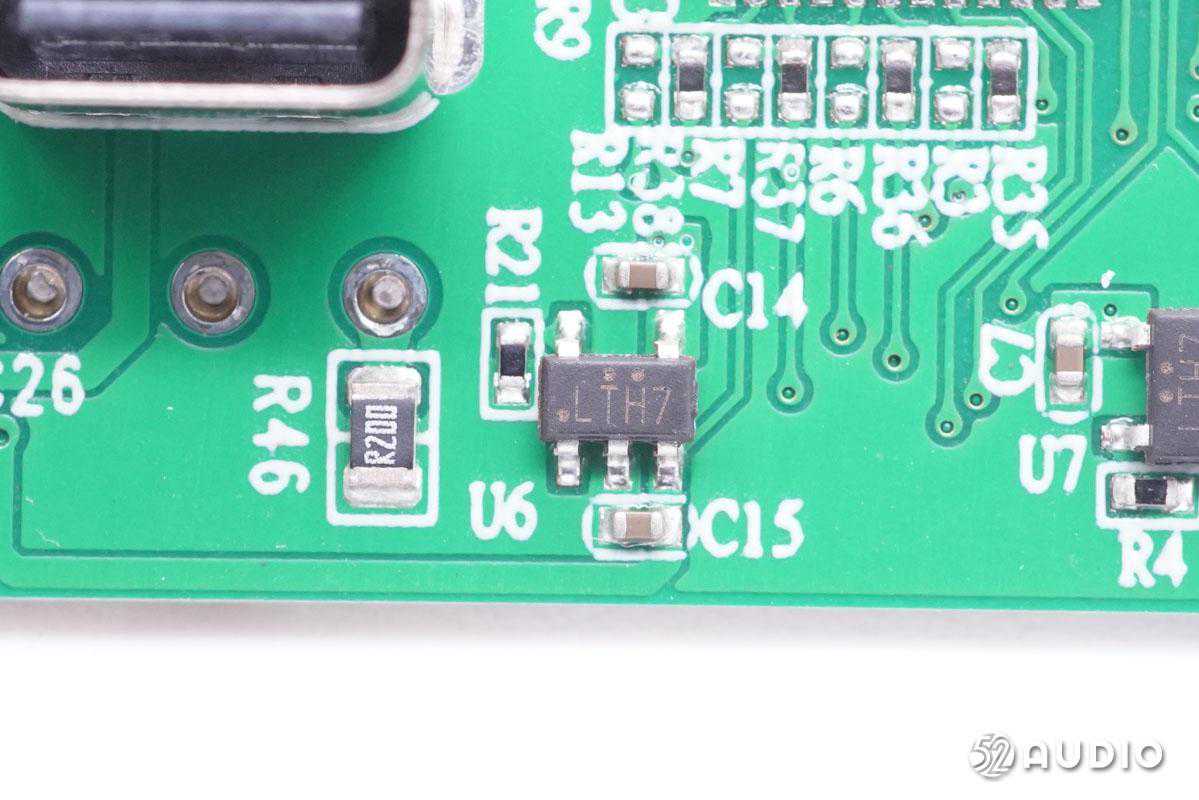

丝印LTH7的充电芯片，实际型号为PL4054，是一款完整的单节锂离子电池充电IC，采用恒定电流/恒定电压线性充电。其SOT封装与较少的外部元件数目使得PL4054成为便携式应用的理想选择。

另一块丝印LTH7的充电芯片特写。

钰泰ETA7014高侧过压保护芯片，耐压36V，内置35mΩ保护管，保护电压可编程，用于输入过压保护。

据我爱音频网拆解了解到，目前已有华为、小米、荣耀、一加、realme、漫步者、万魔、声阔、绿联、雷柏、飞利浦等众多品牌旗下的音频产品采用了钰泰半导体电源管理方案。

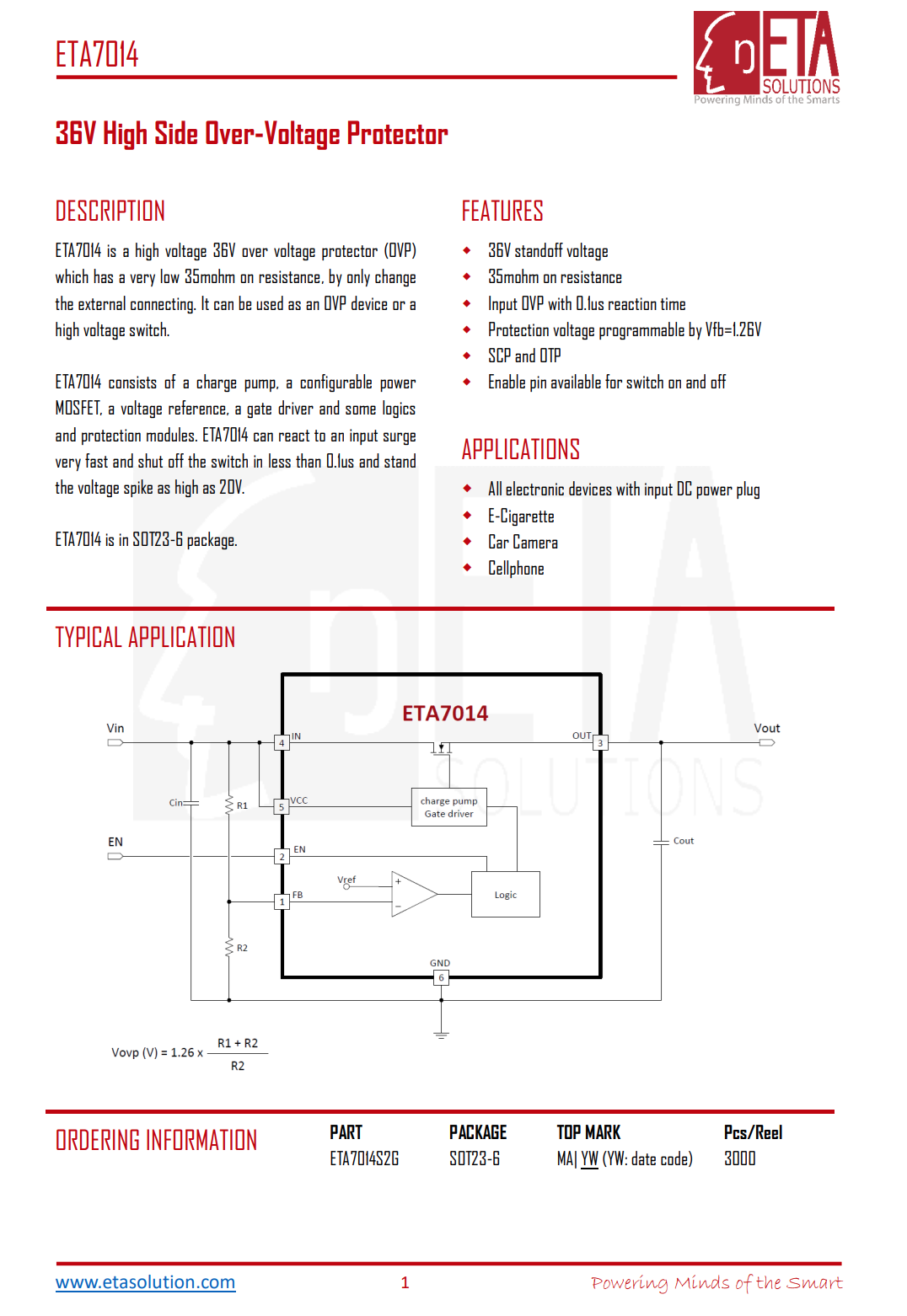

钰泰ETA7014详细资料。

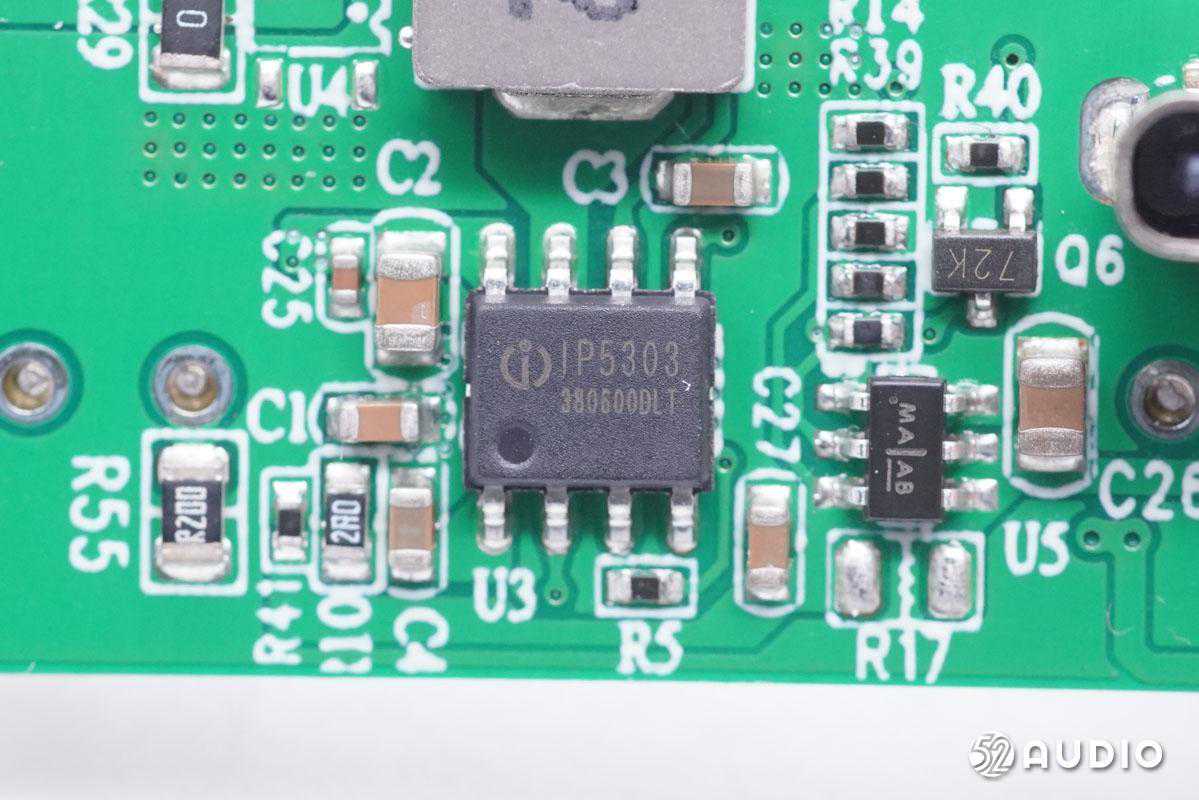

Injoinic英集芯IP5303的移动电源IC，集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为移动电源提供完整的电源解决方案。

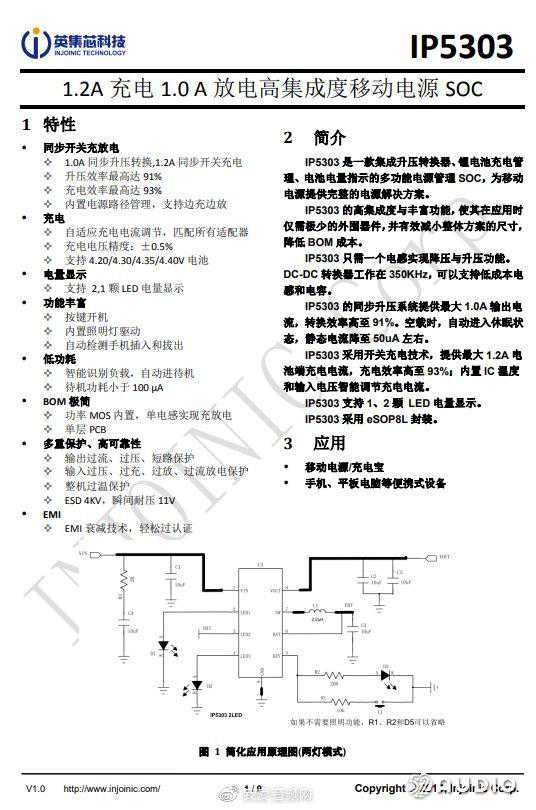

英集芯-Injoinic型号为IP5303的移动电源IC详细资料。

据我爱音频网拆解了解到，目前已有漫步者、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

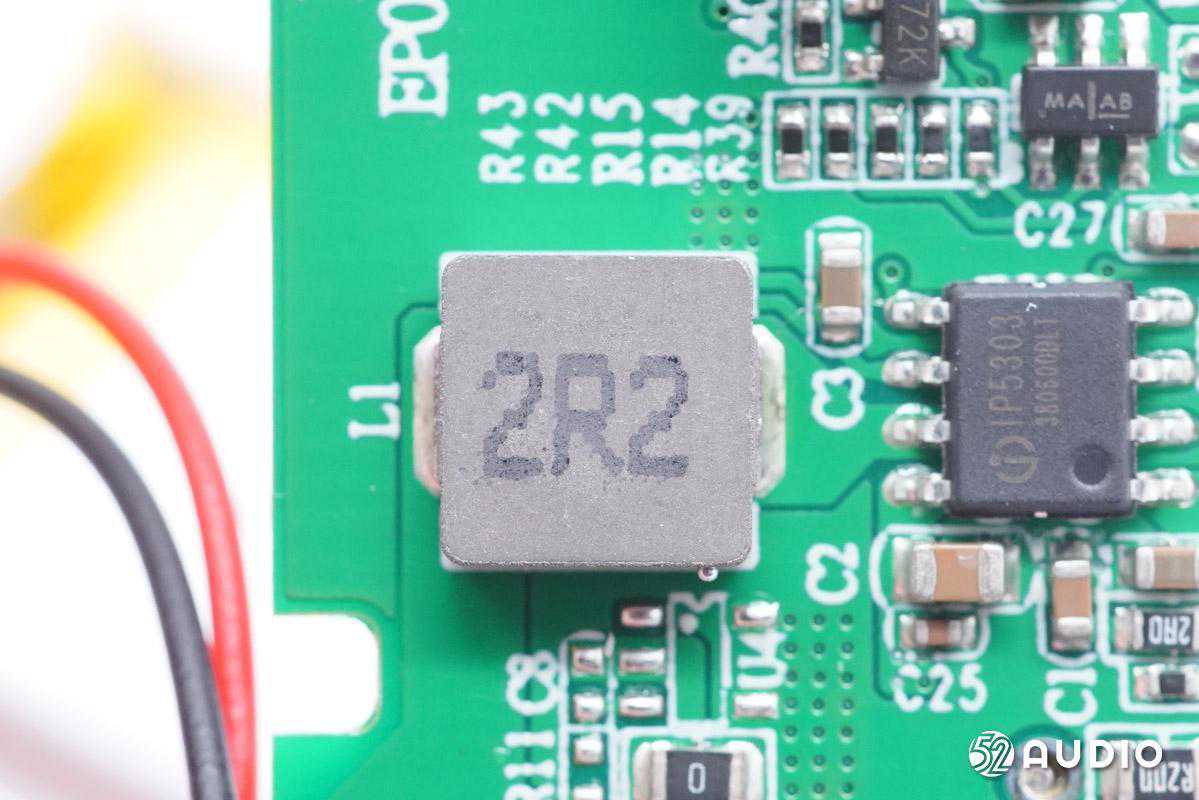

2.2uH功率电感，配合英集芯充电IC为内置电池充电。

丝印LTH7的充电芯片共有4路，分别对应4个麦克风设备。

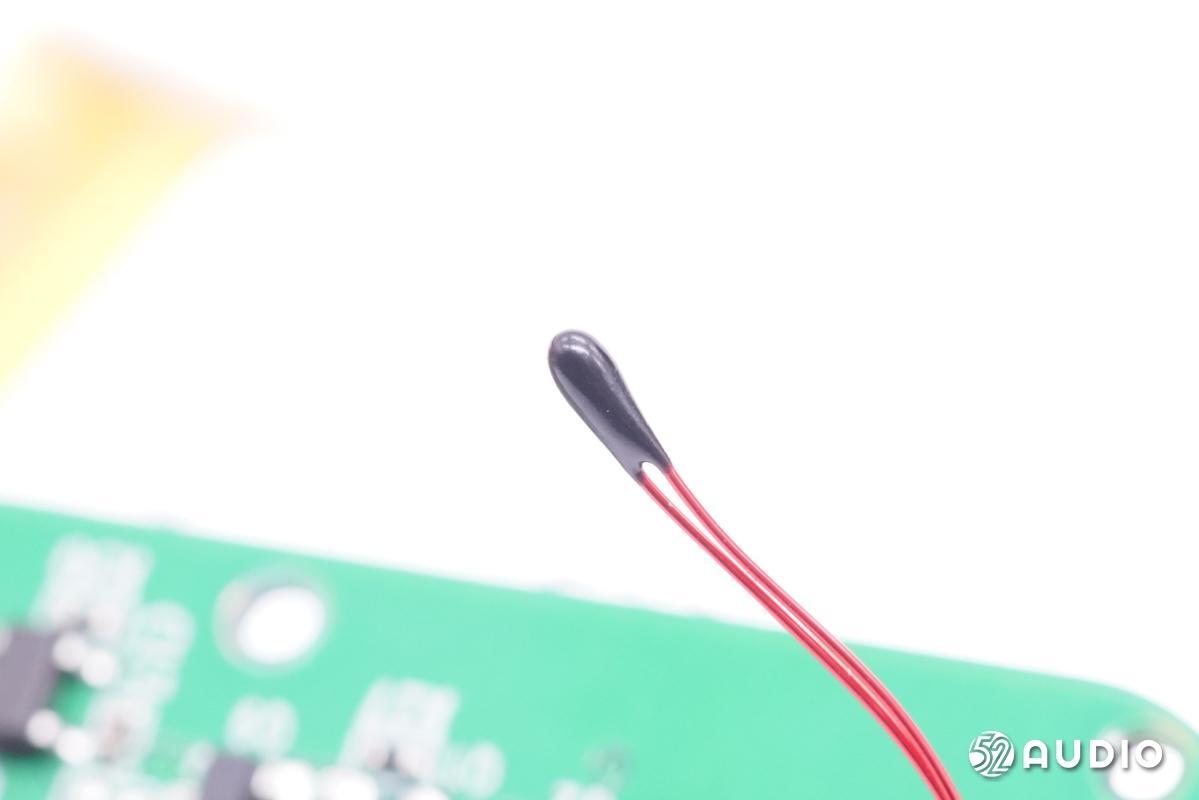

热敏电阻特写，用于检测电池温度。

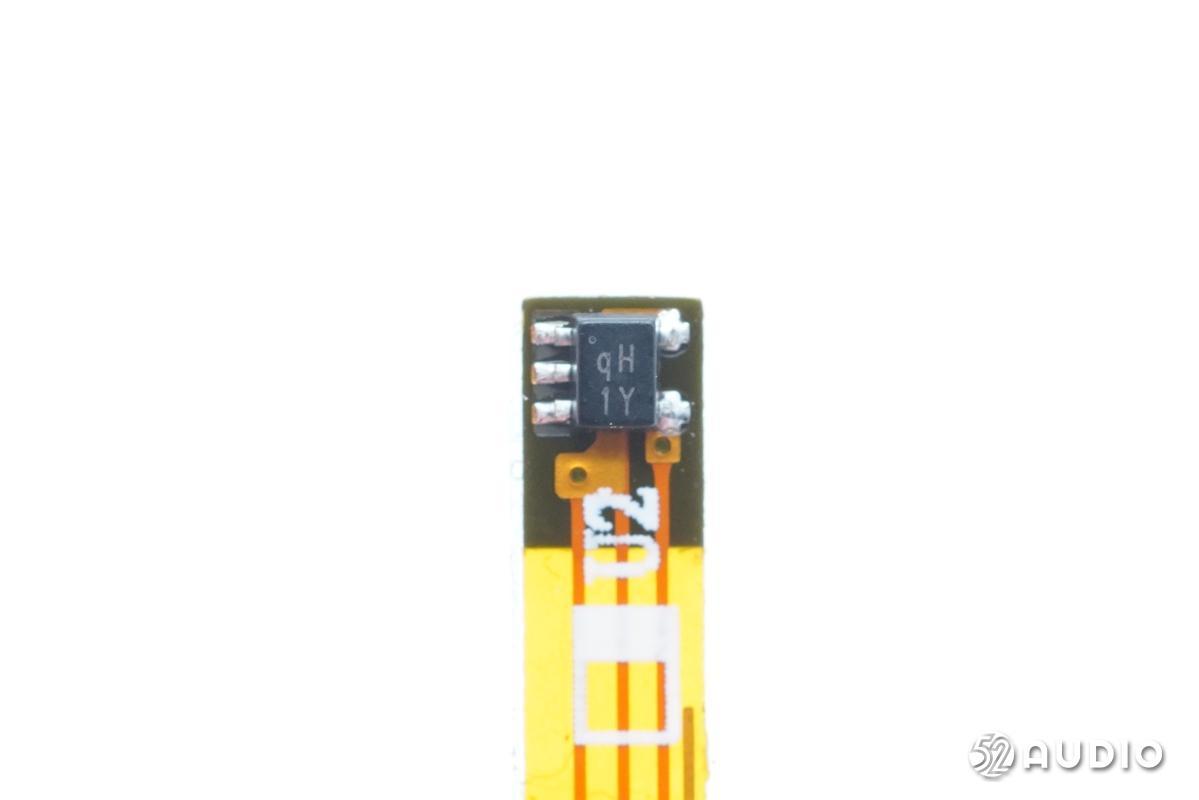

丝印qH1Y的霍尔元件特写，充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到，进而通知充电盒MCU和麦克风与已连接设备配对或断开连接。

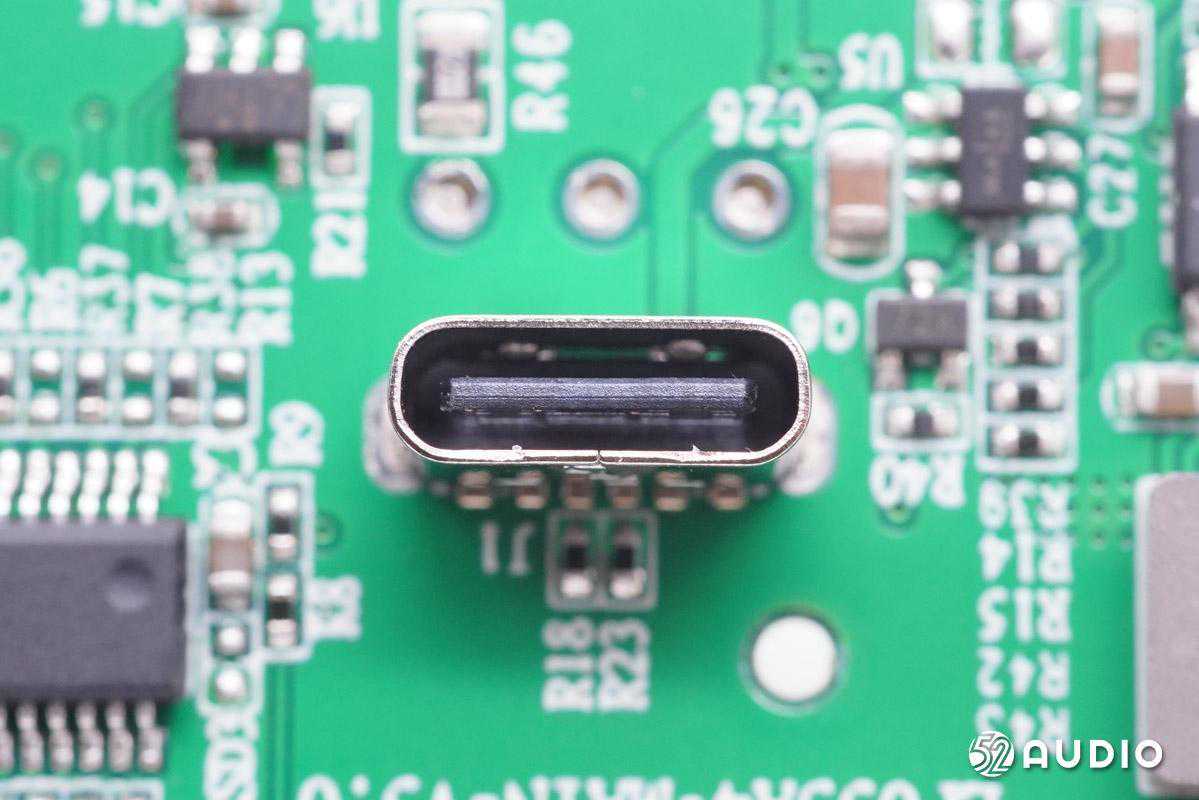

Type-C充电接口母座特写。

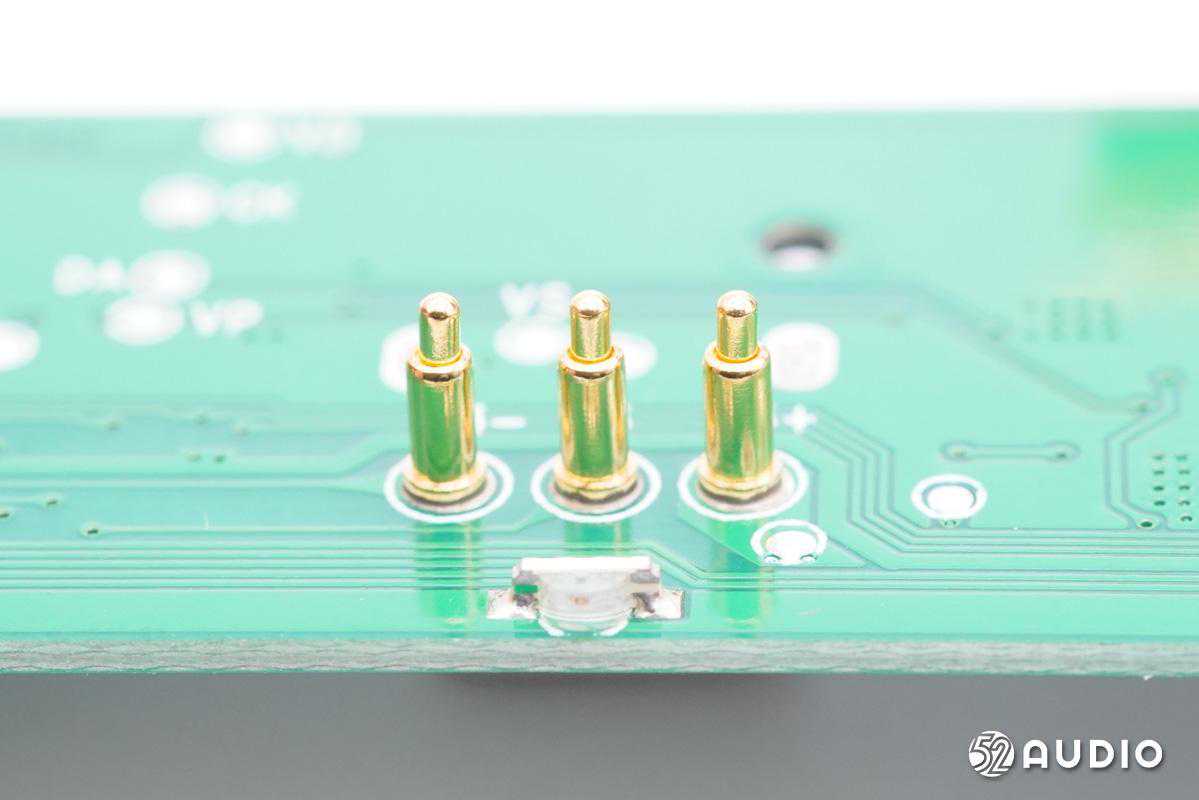

充电盒为麦克风充电的pogopin连接器。

内置锂离子软包电池，型号为YK102525，额定电压3.7V，额定容量1250mAh/4.625Wh。

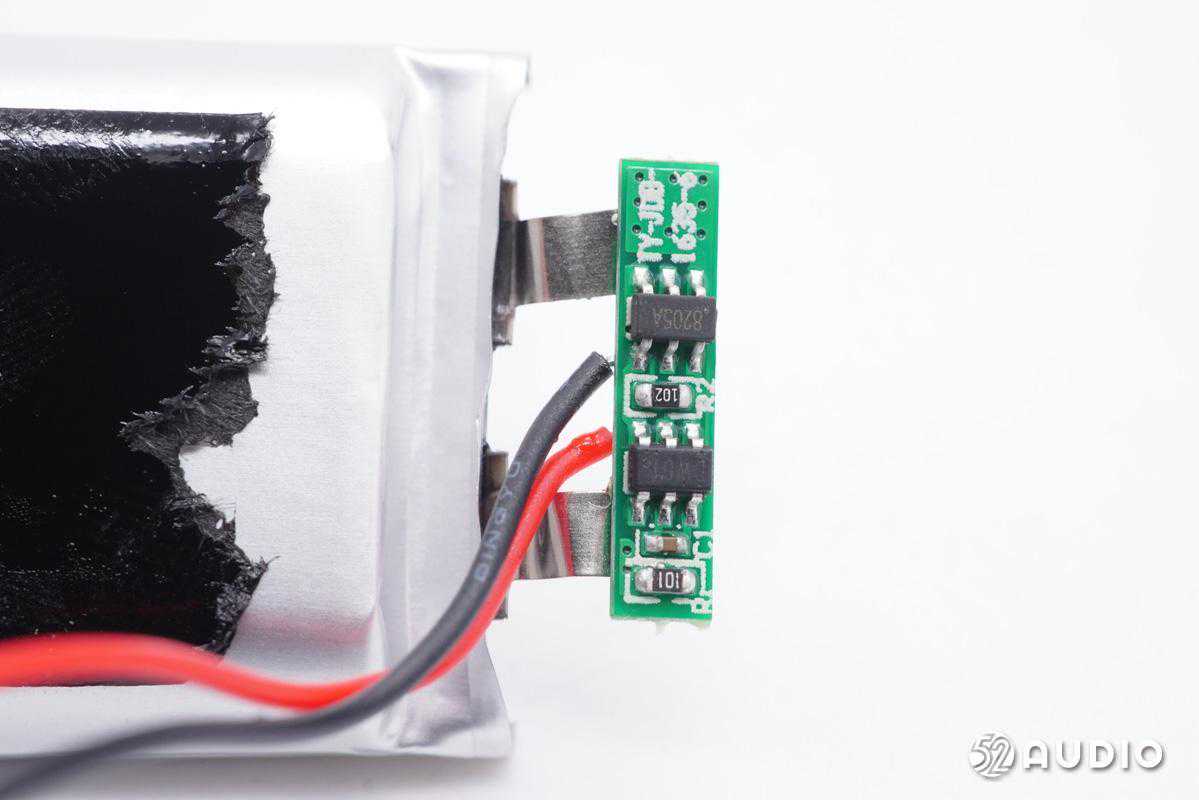

电池配备了电路保护板，上面有保护IC、MOS管。

接收器拆解

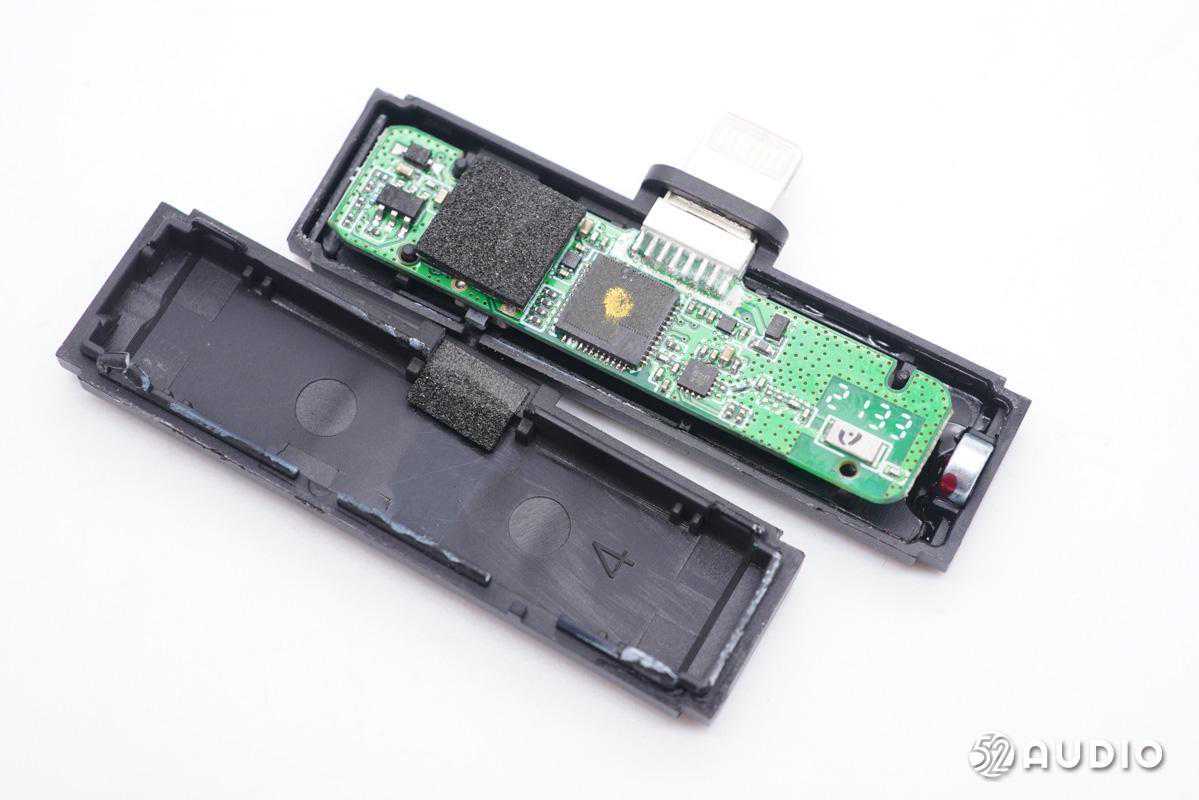

麦克风接收器拆解一览。

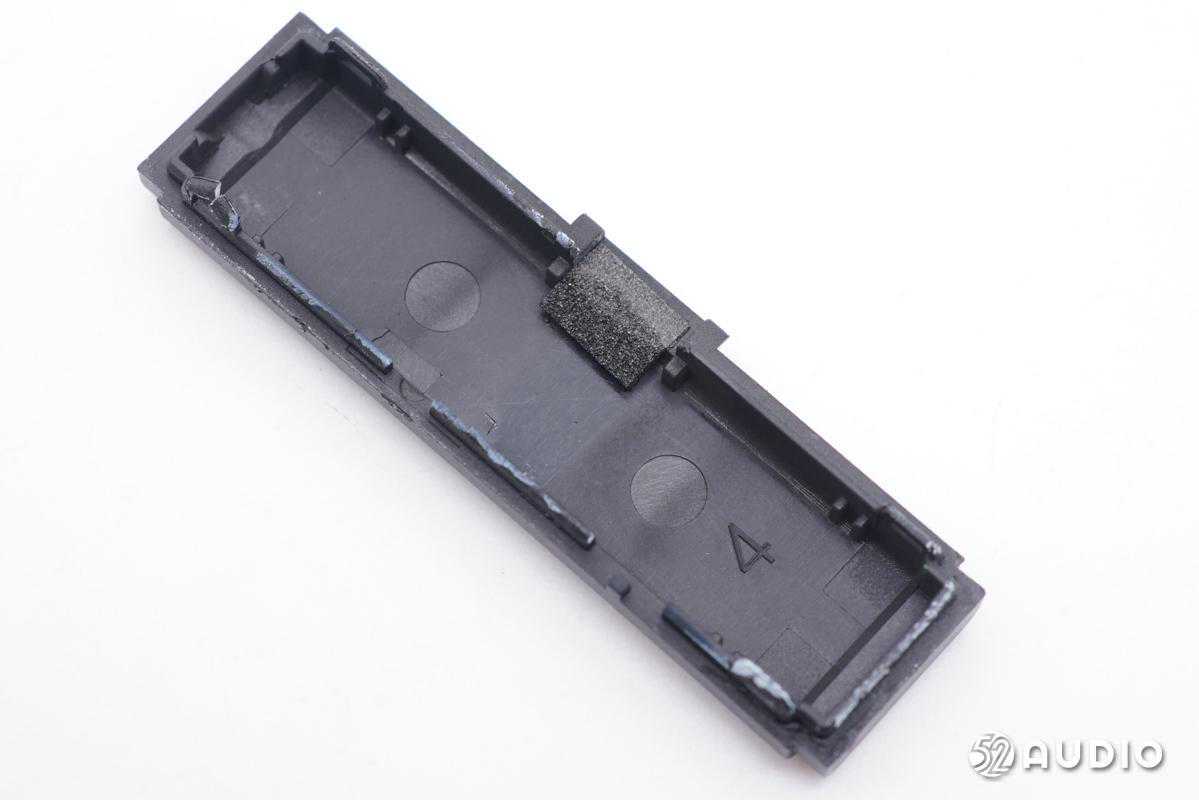

接收器背壳一览，壳体内有印有数字“4”，接口处有海绵填充。

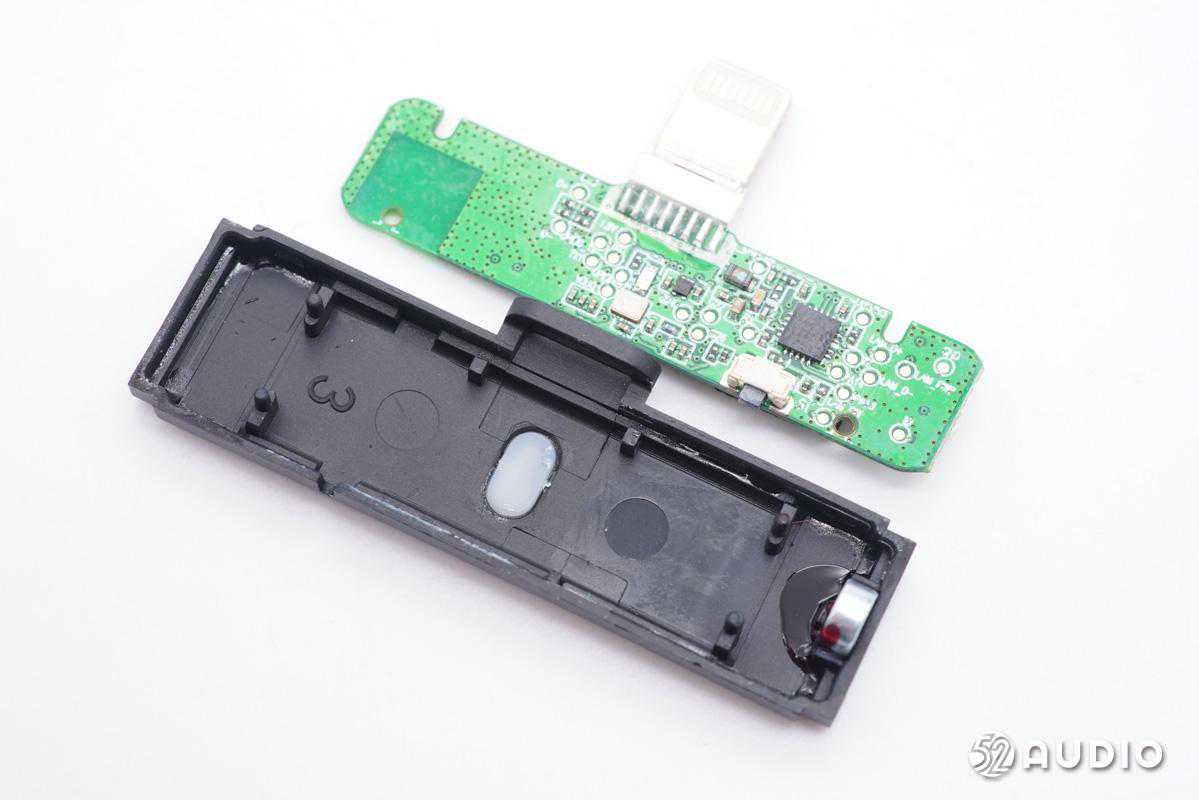

取出主板，由于接收器连接手机，从手机接口取电，无需内置电池。

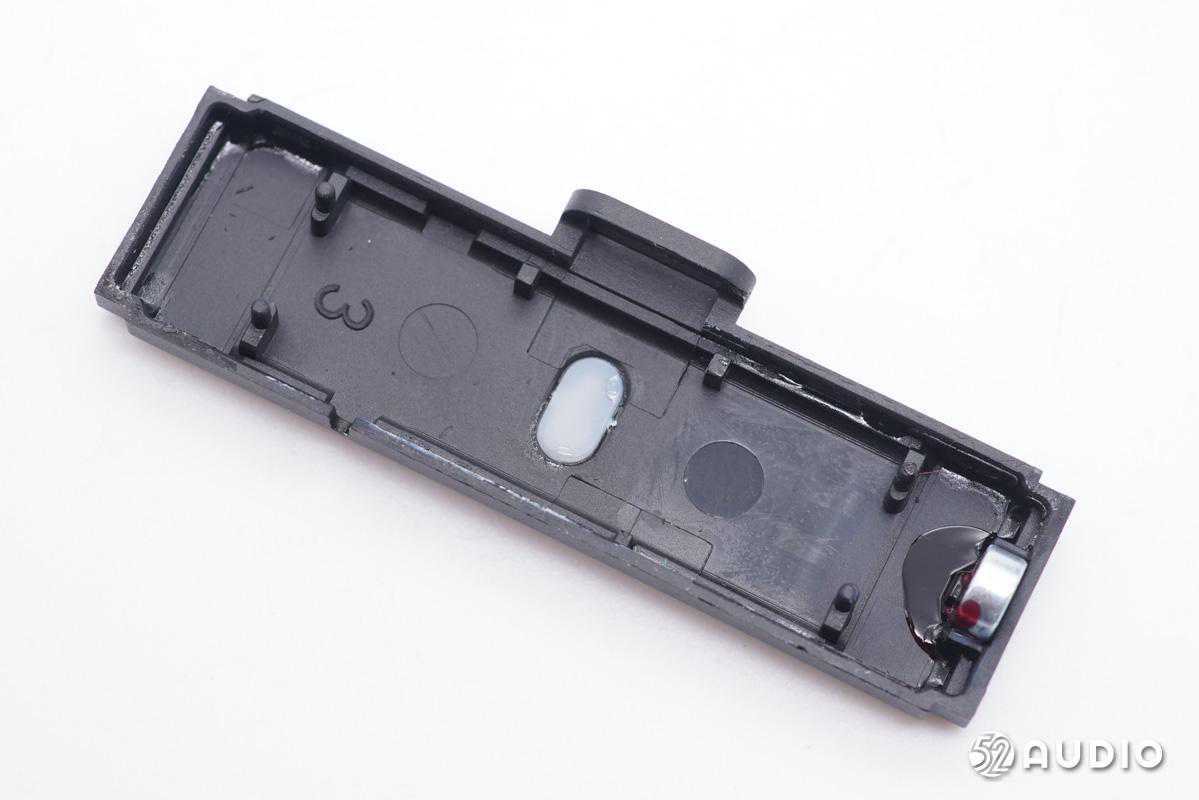

接收器盖板内侧结构一览。

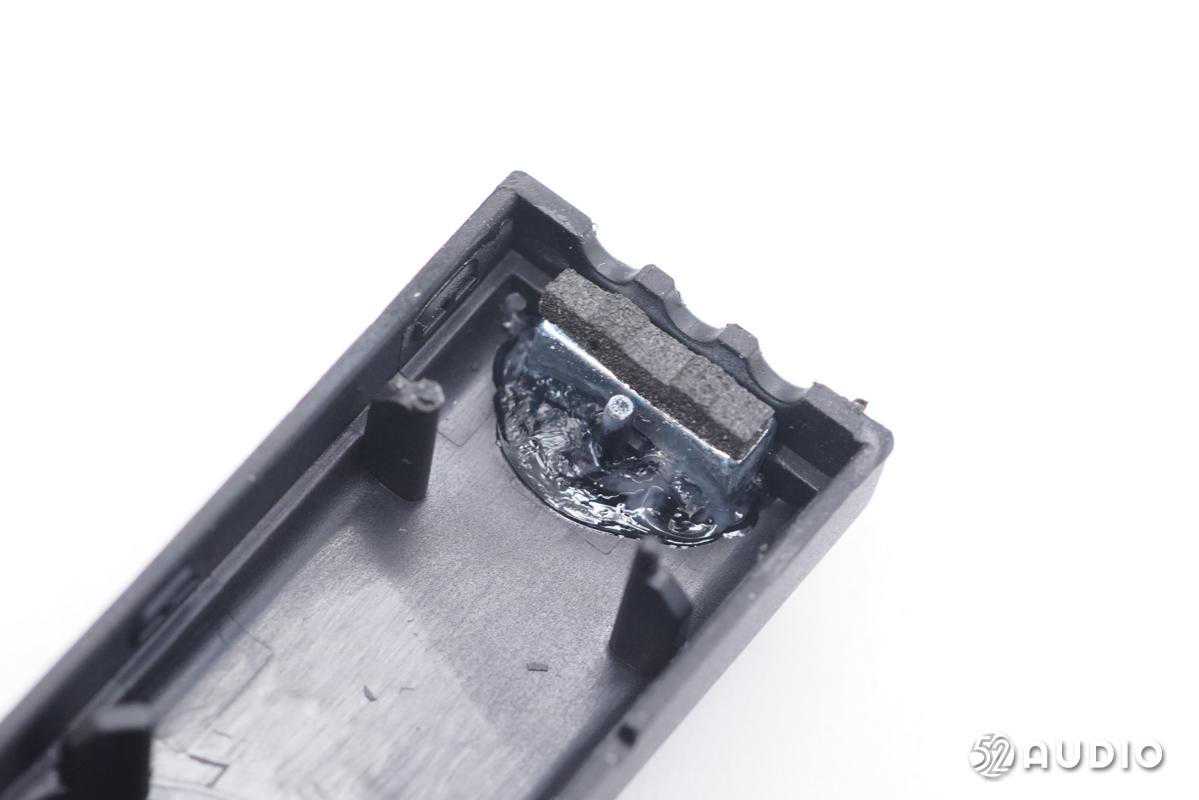

吸附充电仓的磁铁特写，壳体底部有开槽定位，使用胶水固定。

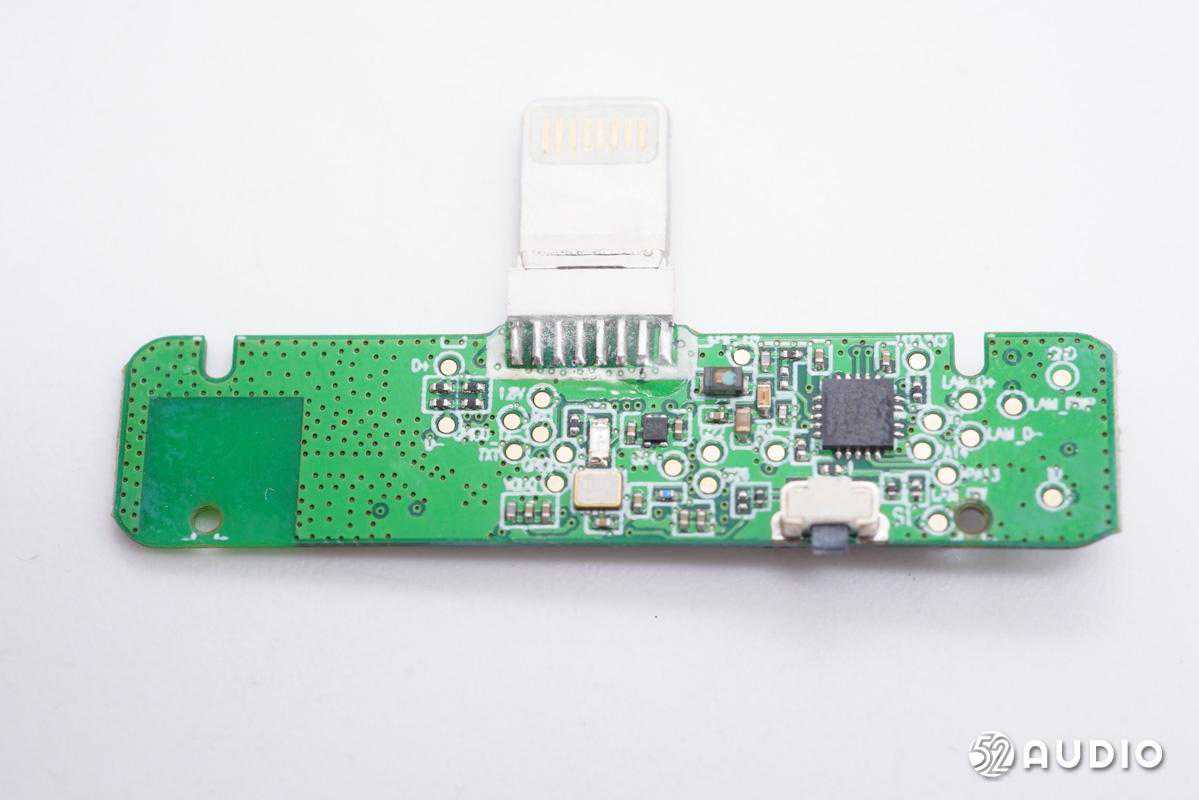

接收器pcb板背面一览。

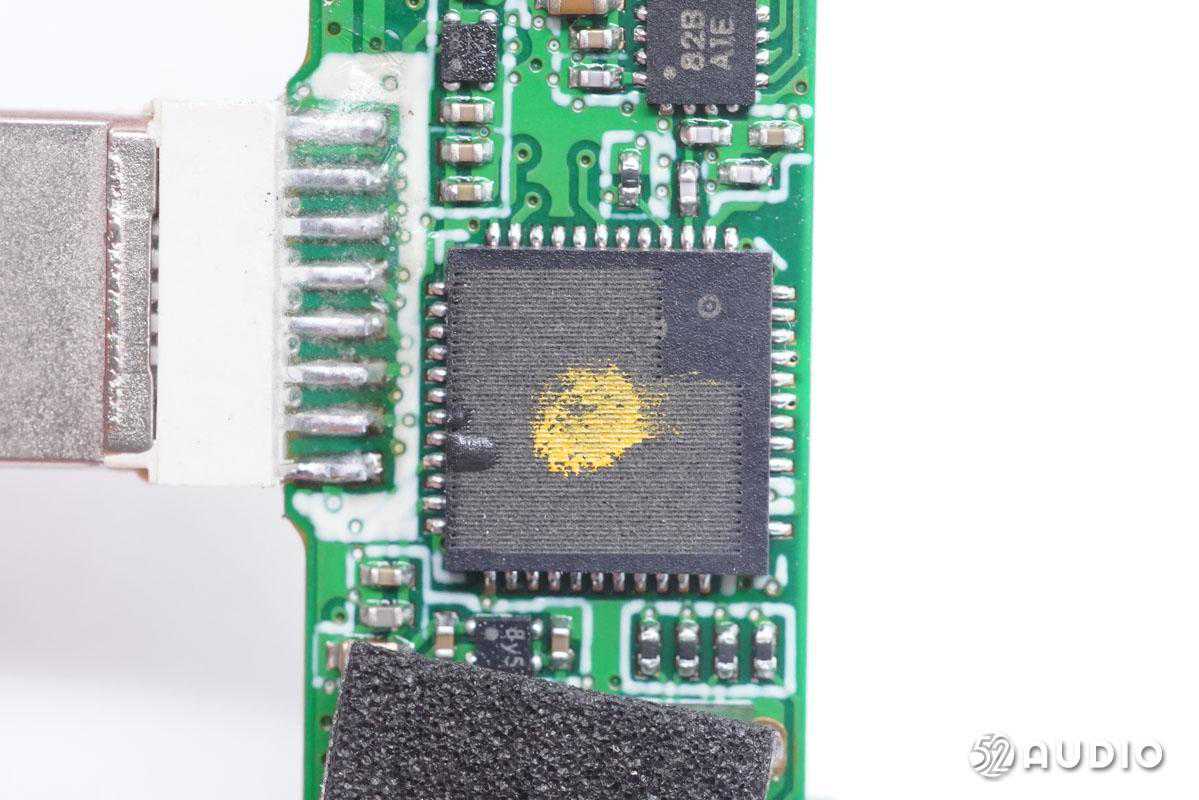

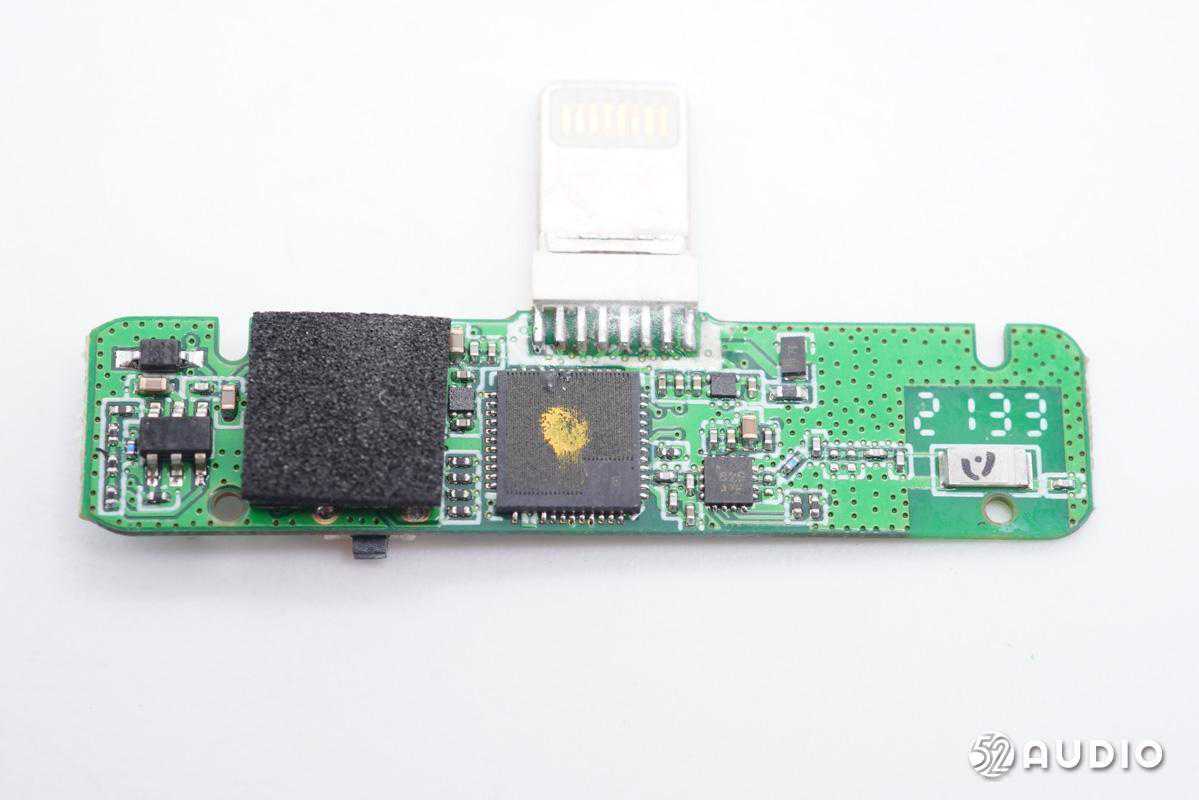

接收器pcb板正面一览。

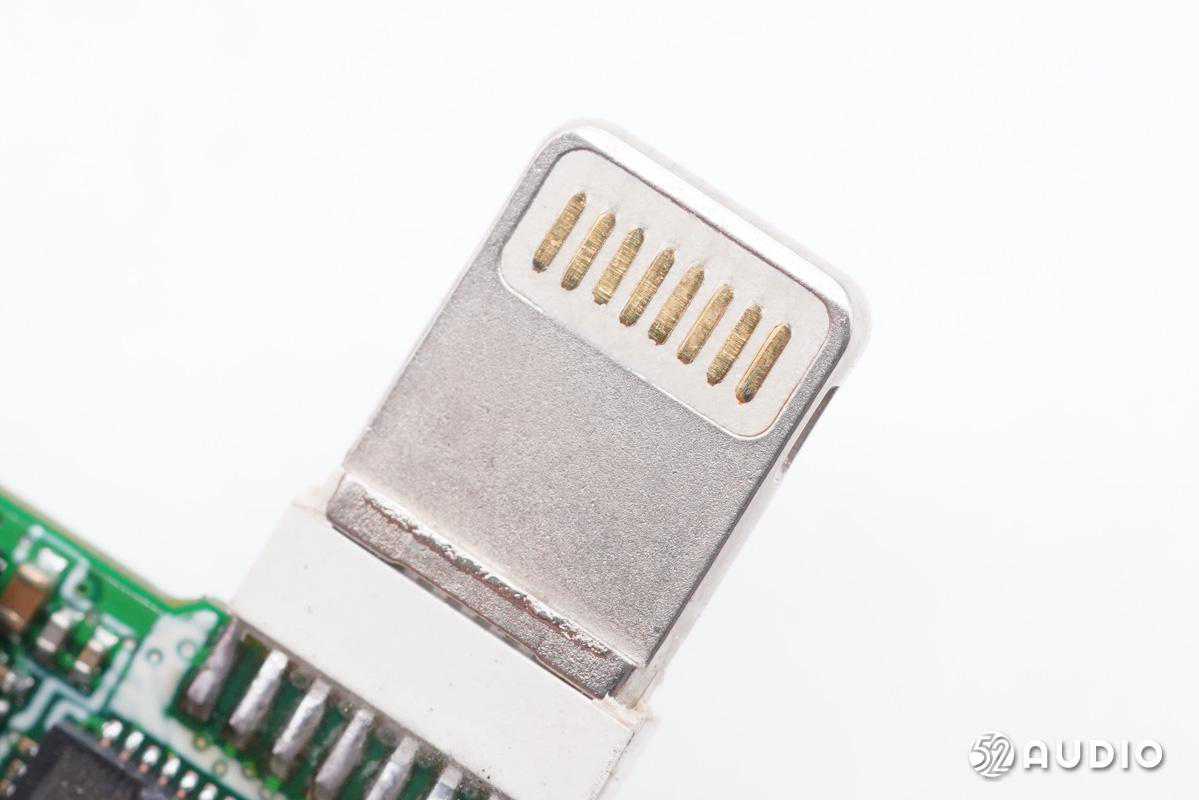

Lightning接头特写。

陶瓷蓝牙天线特写，用于无线传输。

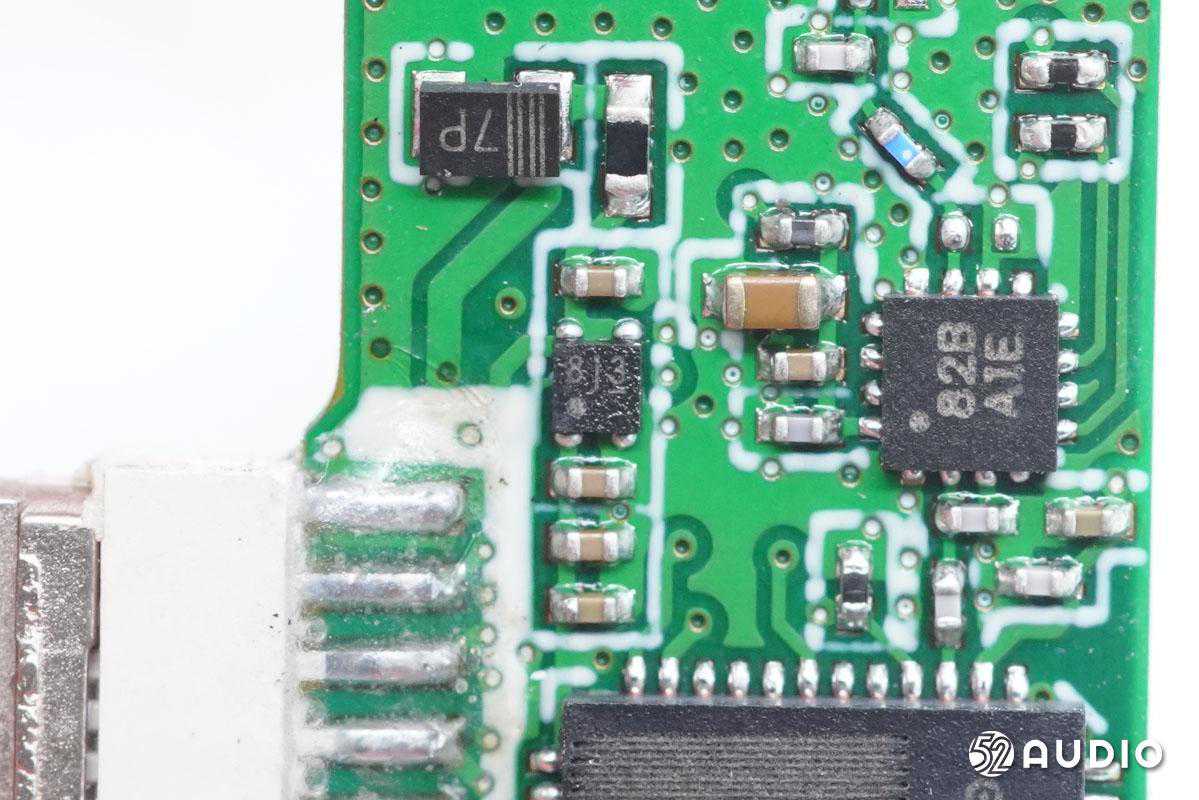

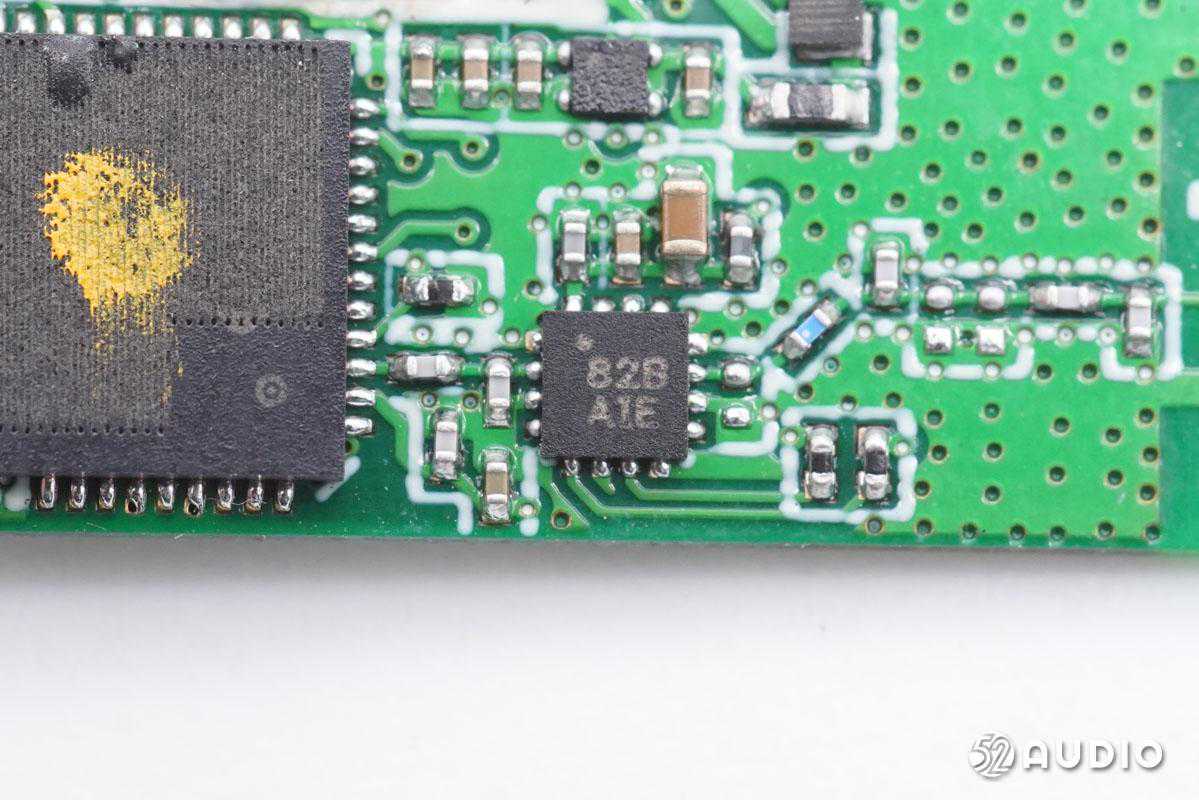

丝印82BA1E的前端放大器，用于放大蓝牙信号。

丝印82B的稳压IC。

一颗丝印信息被抹除的IC。

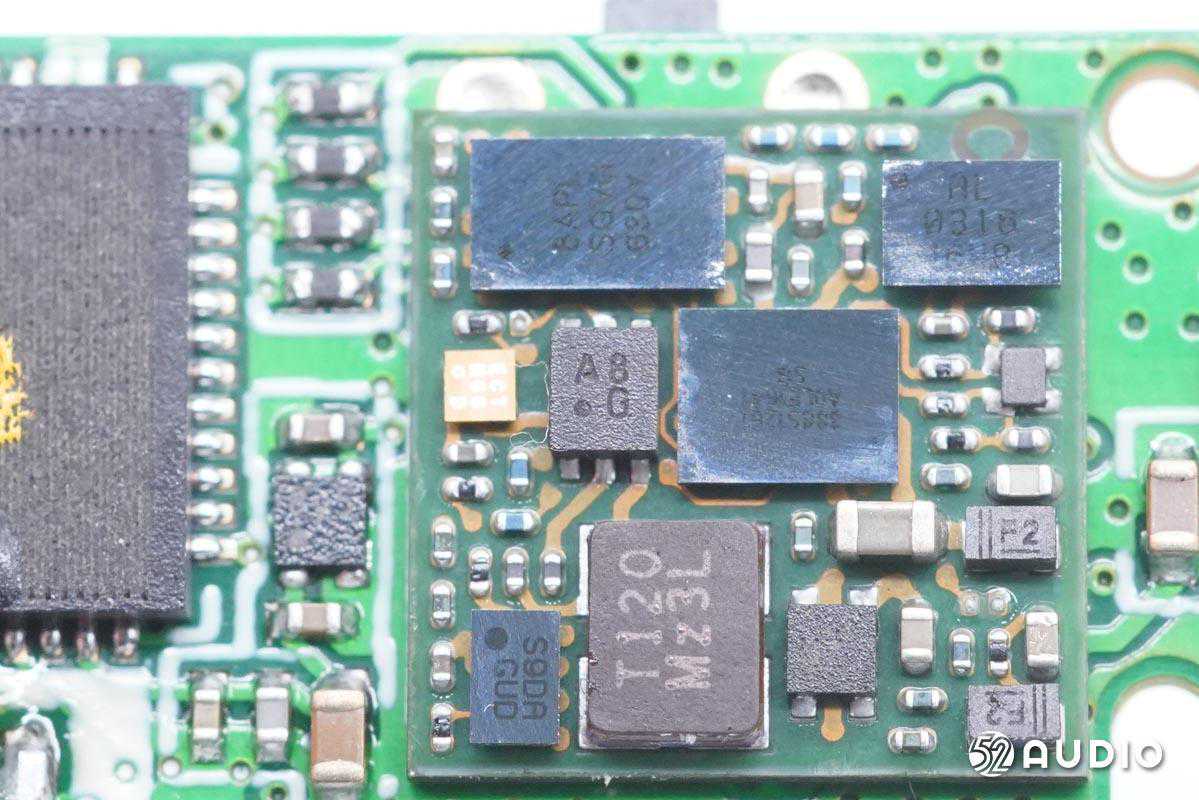

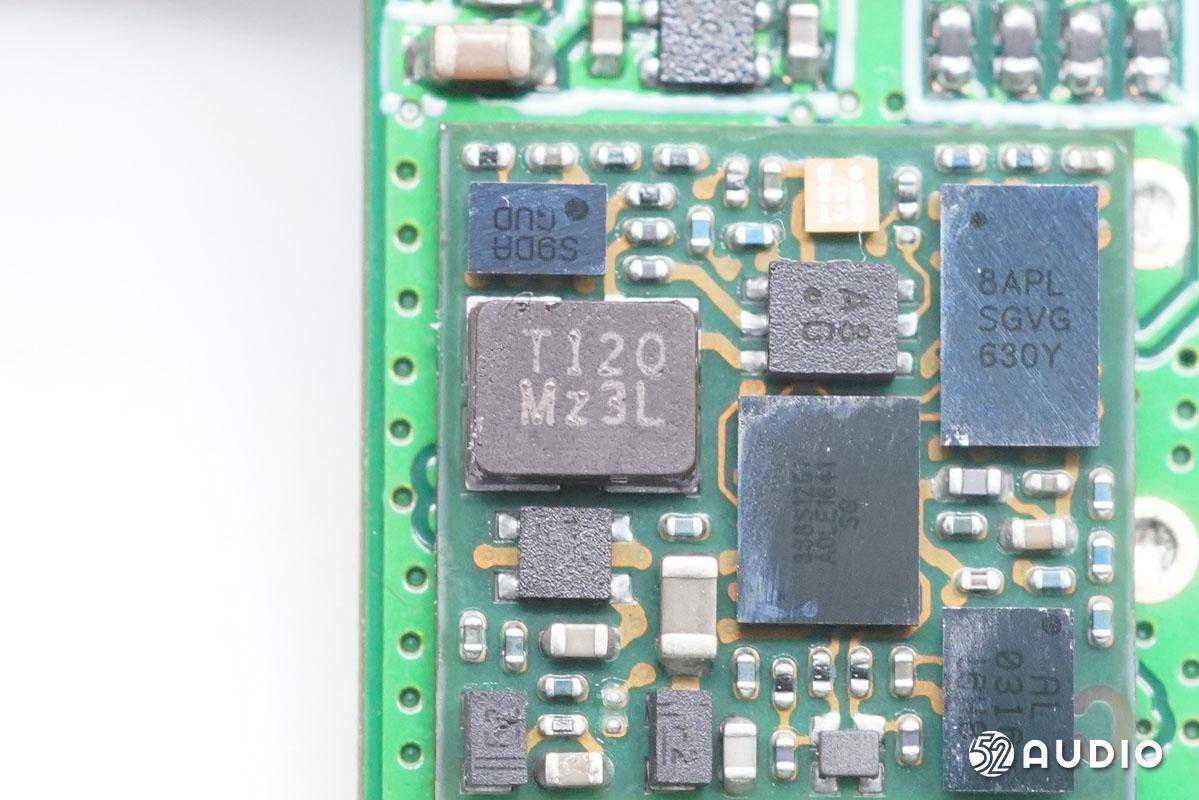

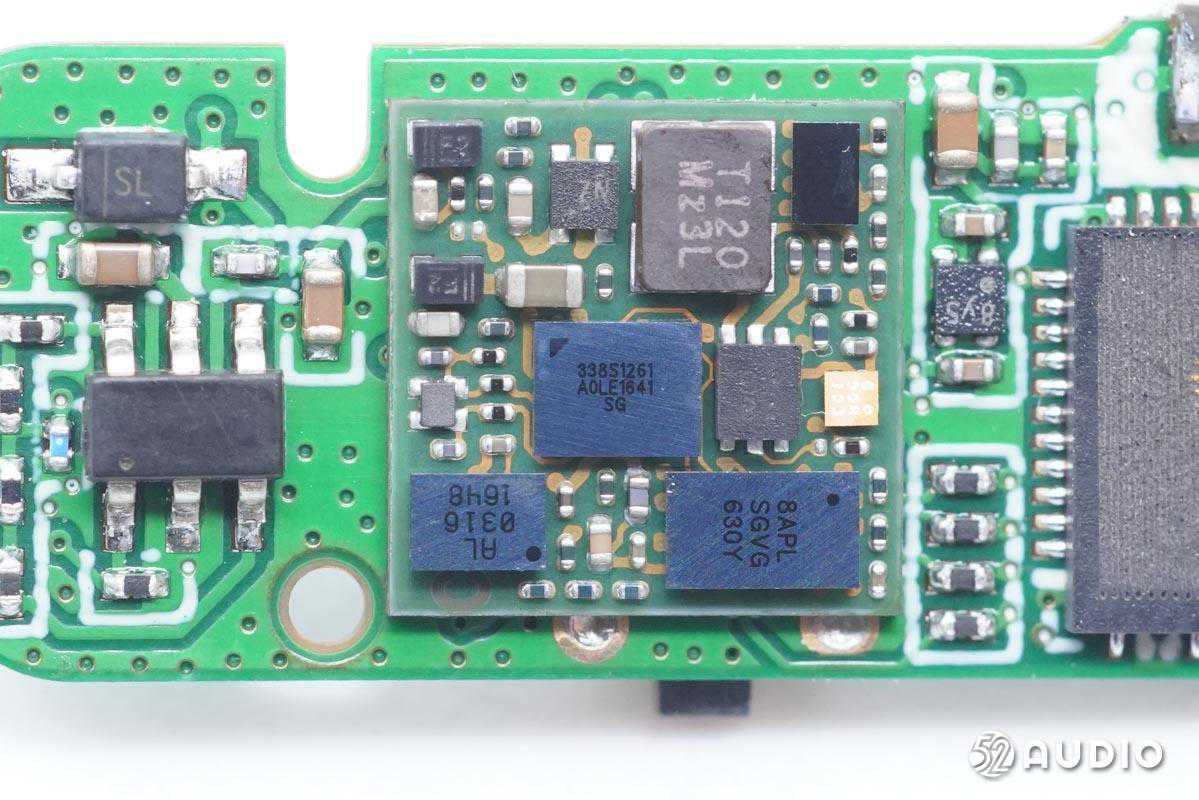

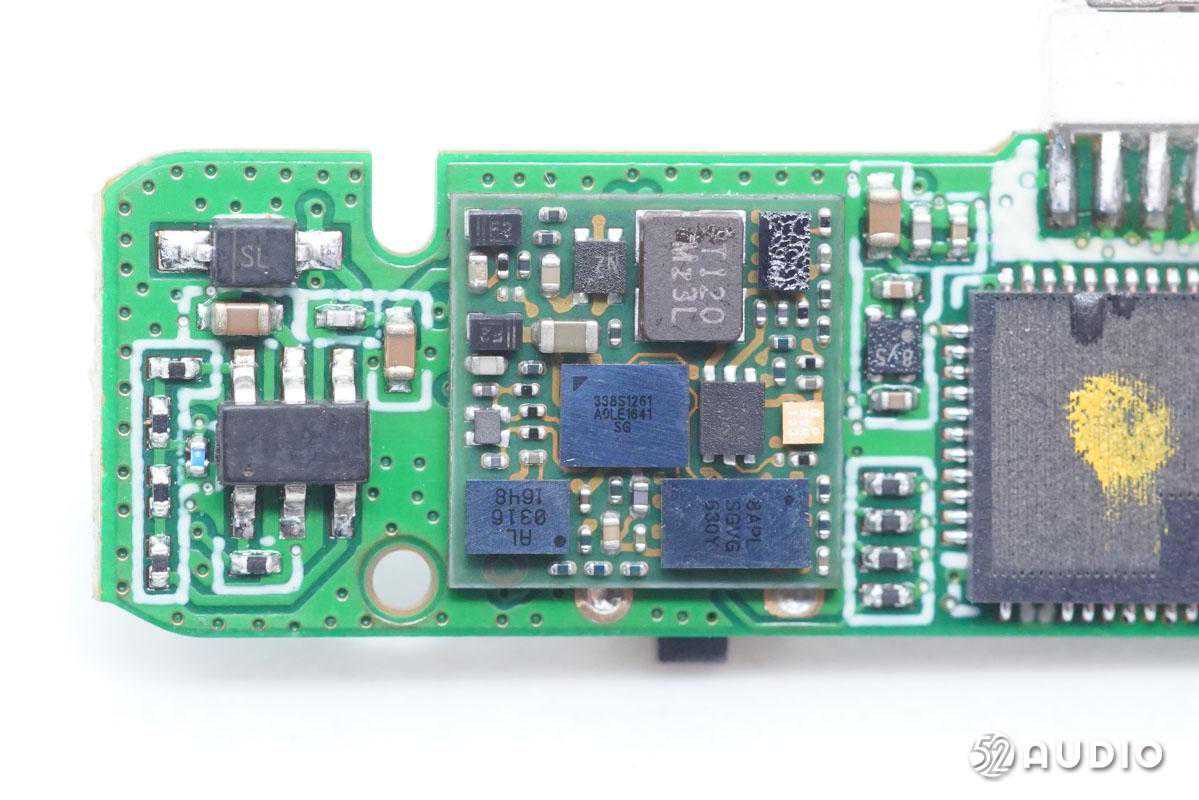

主板上独立设置了LAM模组（LightningAudioModule），将接收到的发射器音频信号进行处理输送到手机。

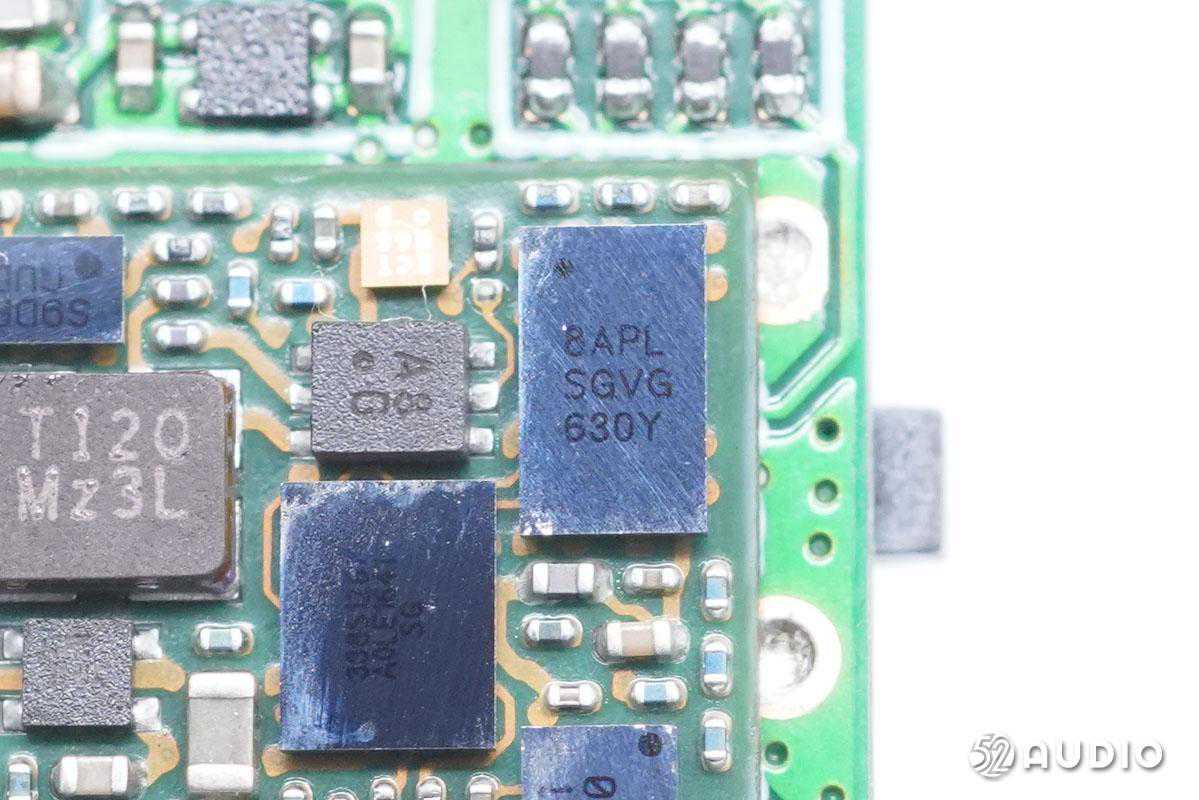

丝印8APLSGVS的IC。

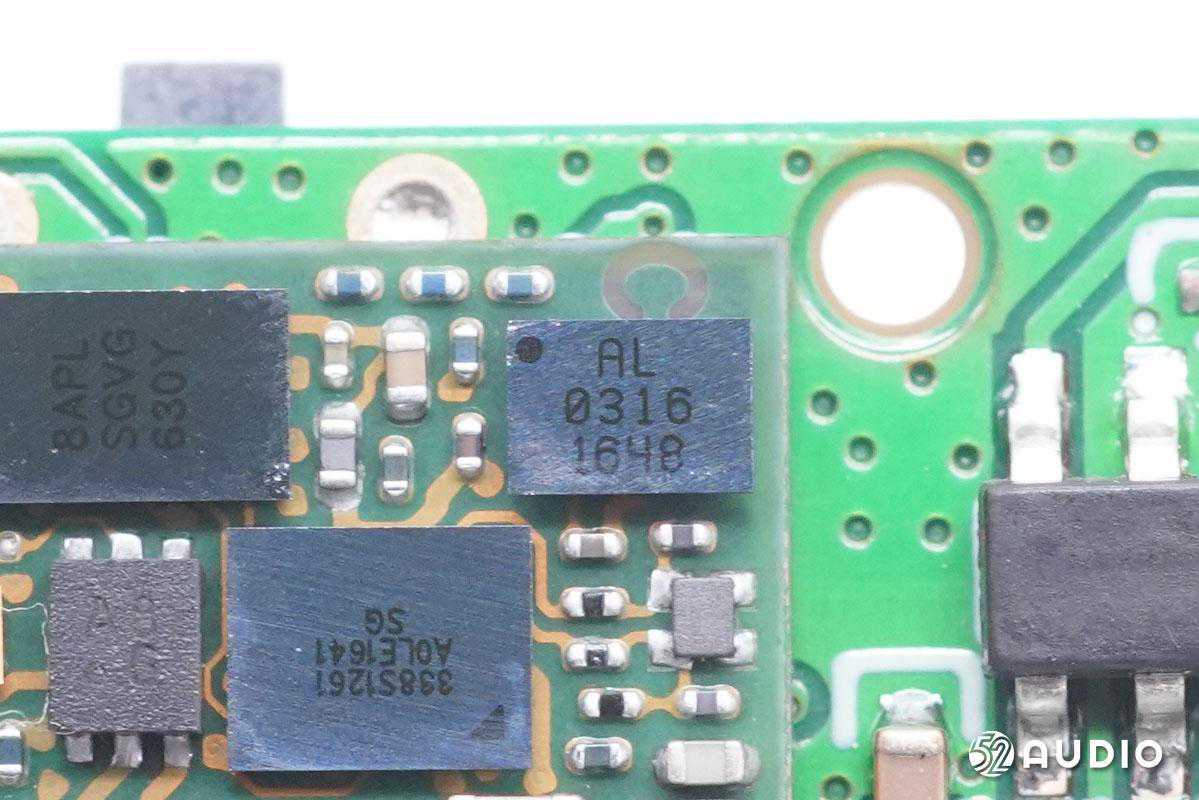

丝印AM0316的IC。

CirrusLogic凌云逻辑338S1261转换器，负责数模转换。

丝印的IC。

丝印ECT的IC。

丝印S9DA的IC。

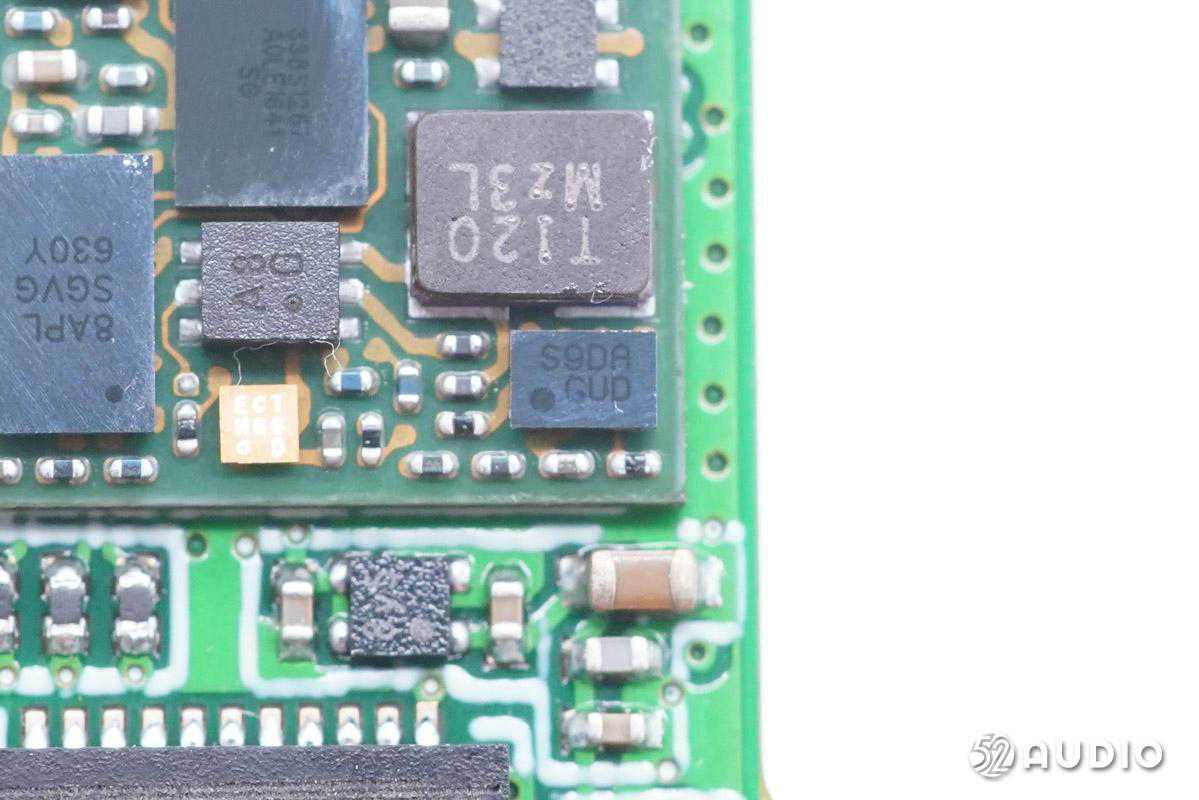

丝印T120Mz3J的晶振，为主控芯片提供计时。

丝印A8的IC。

一颗无标的IC。

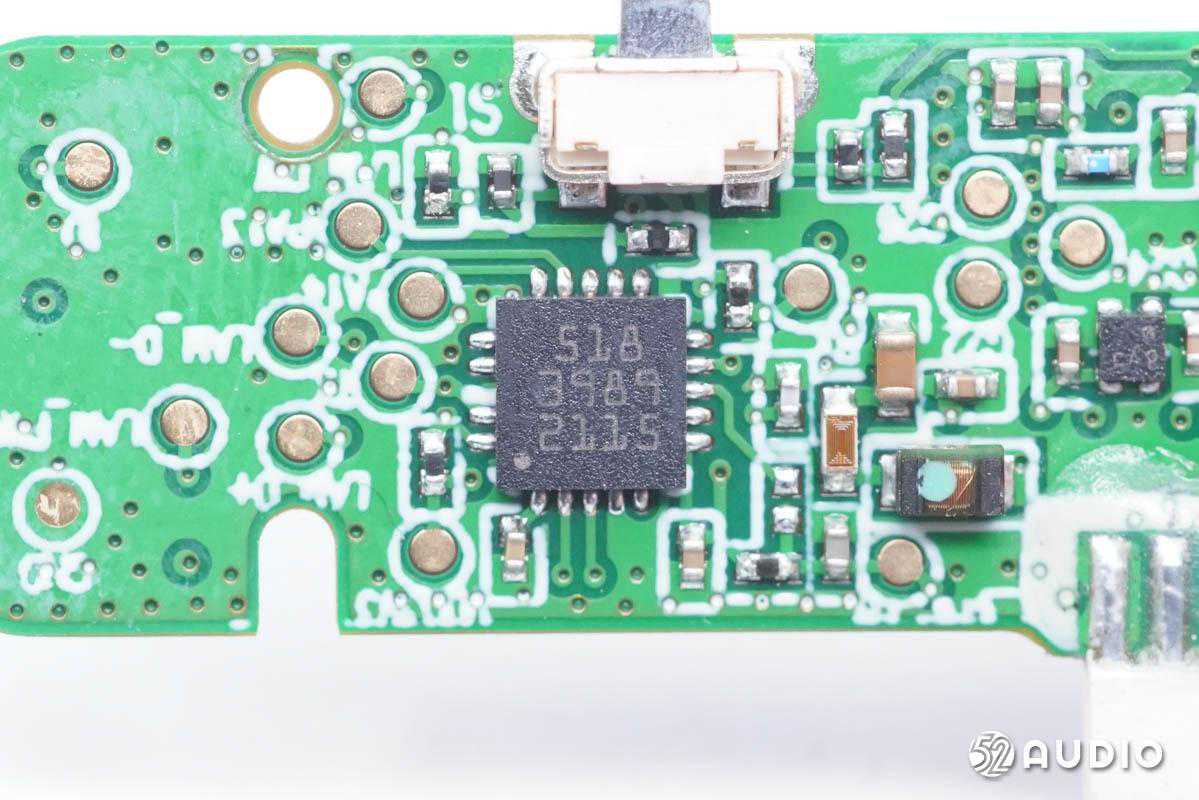

丝印5183989的苹果加密芯片。

丝印8y5的稳压芯片。

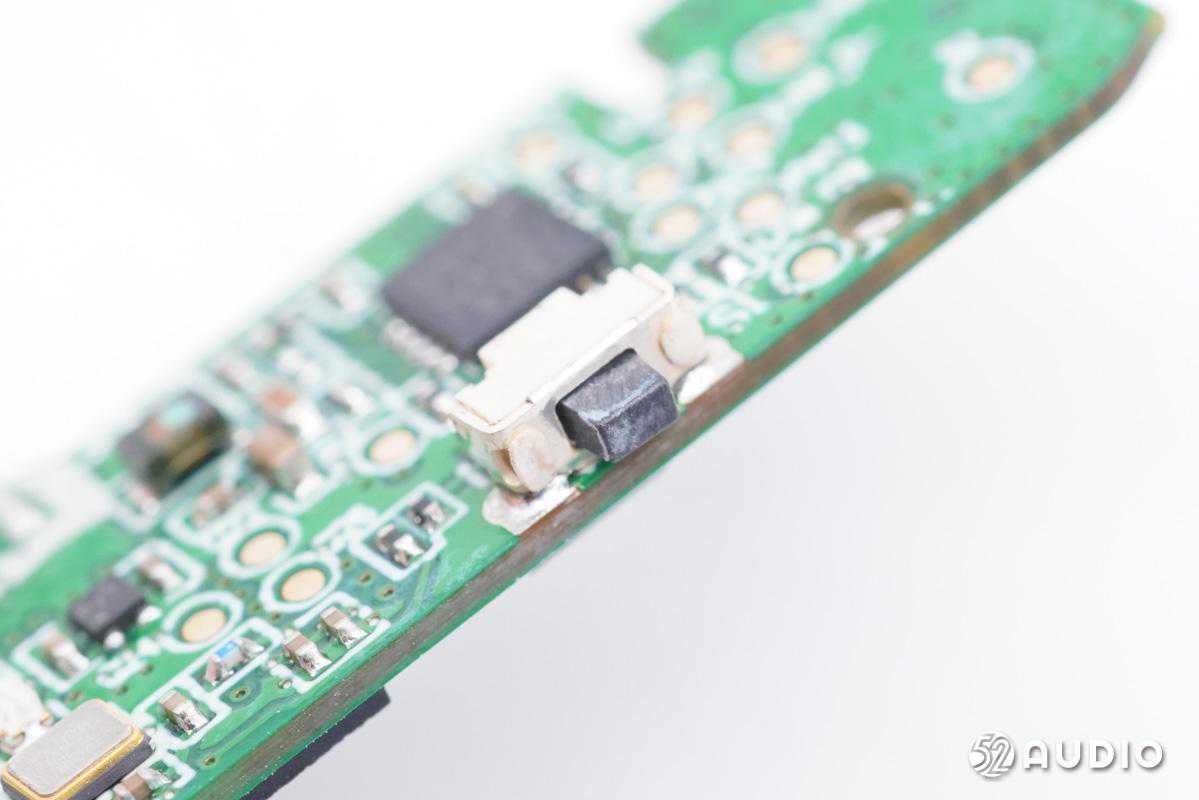

接收器主板上复位键特写。

发射器拆解

打开发射器外壳。

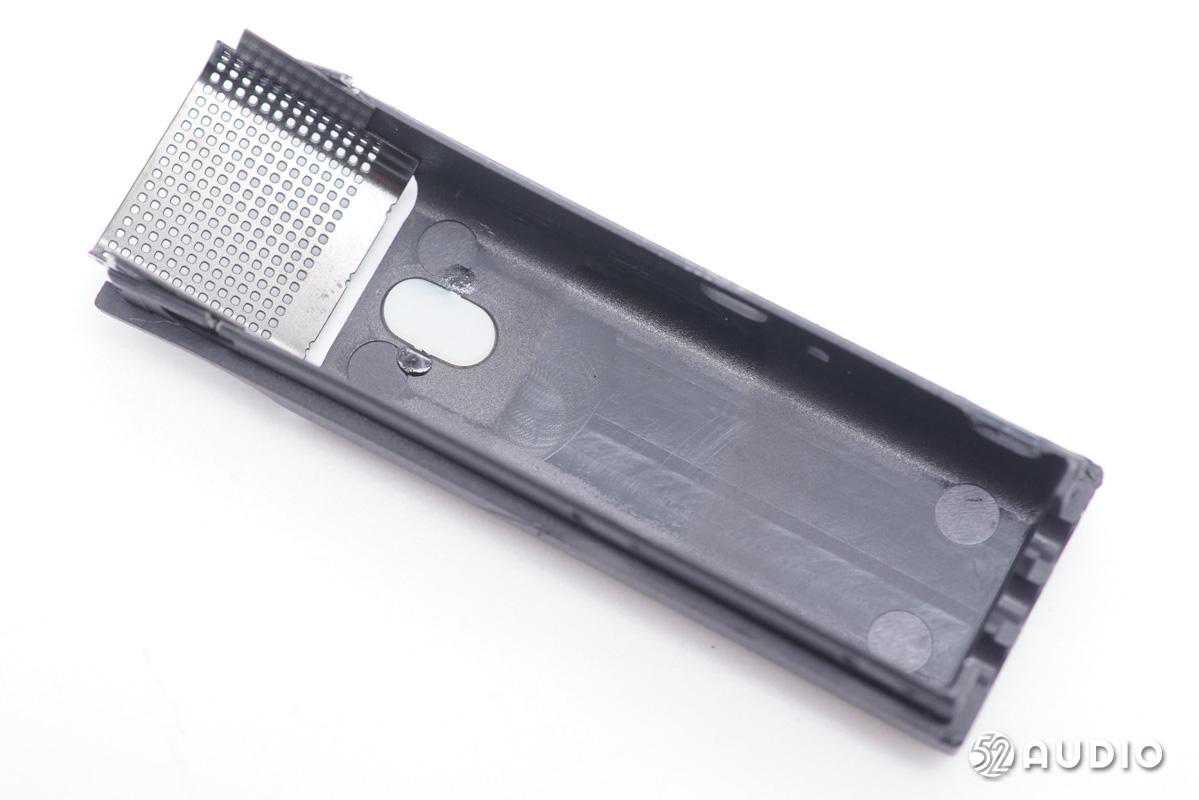

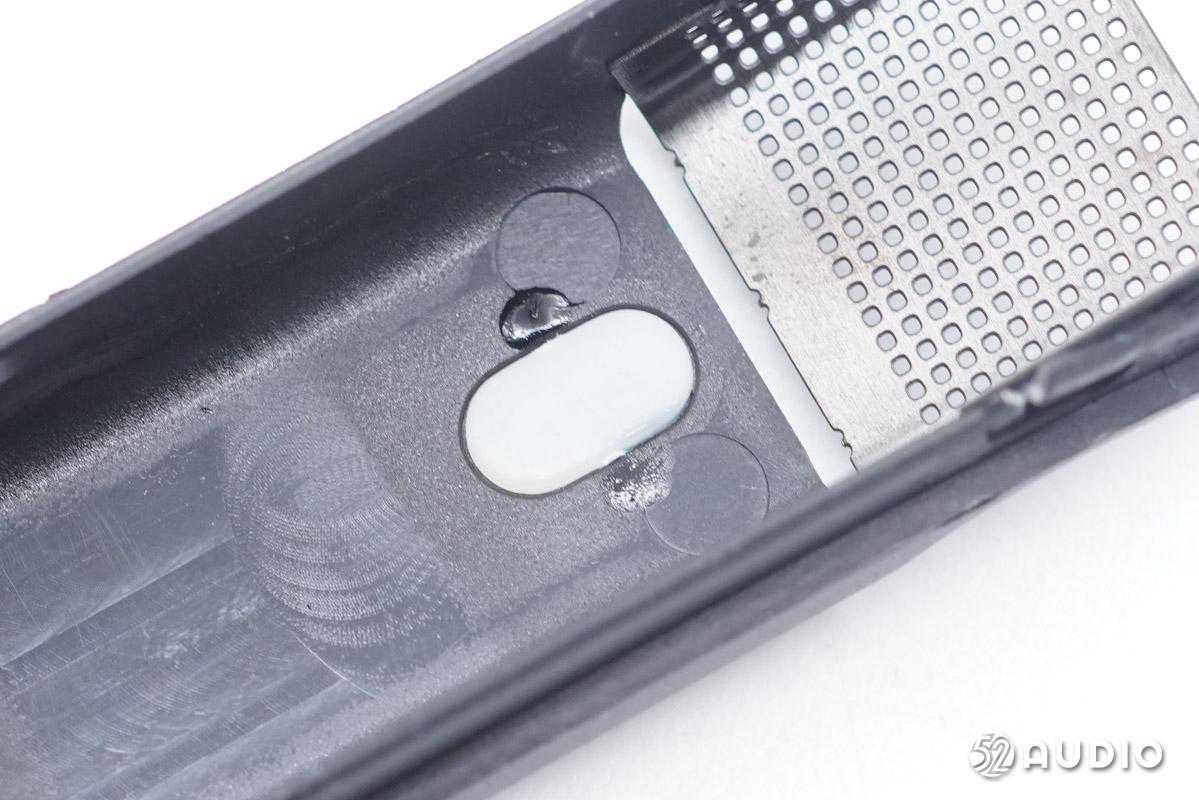

发射器盖板内侧一览，上方采用金属收音孔网罩。

发射器前壳LED导光柱特写。

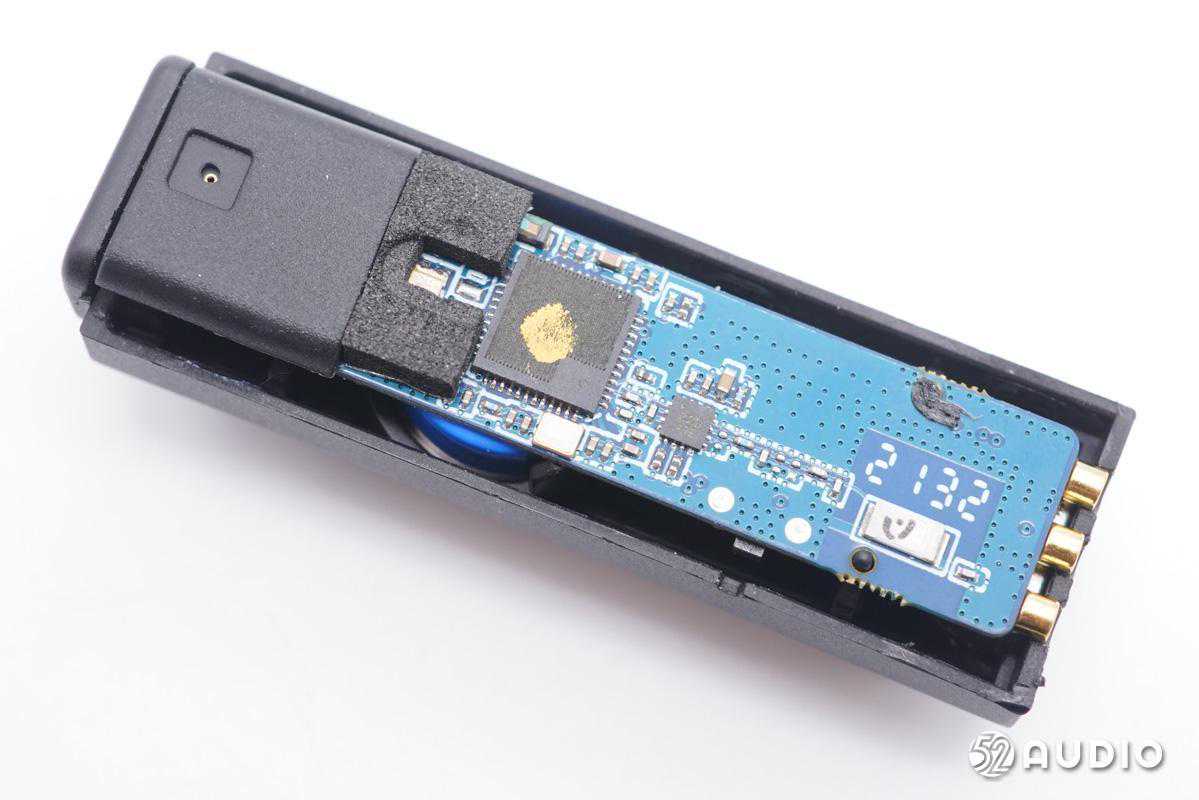

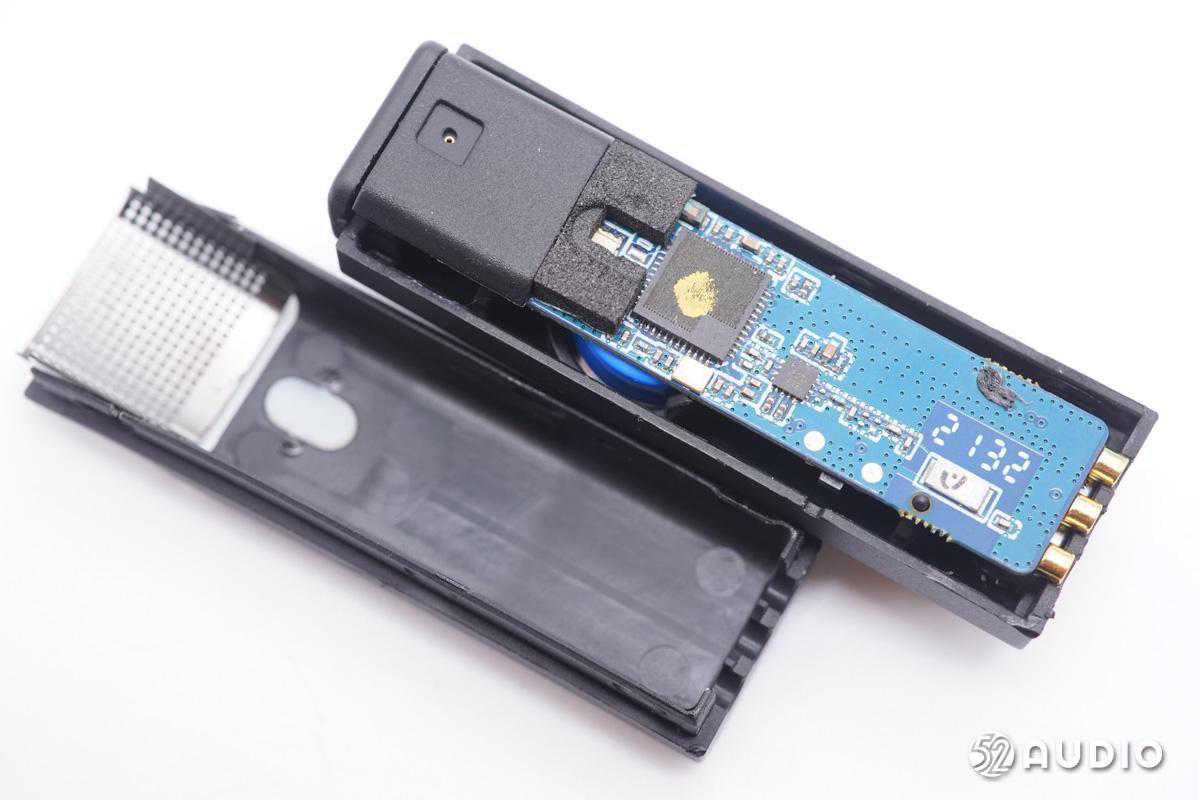

发射器内部结构一览。

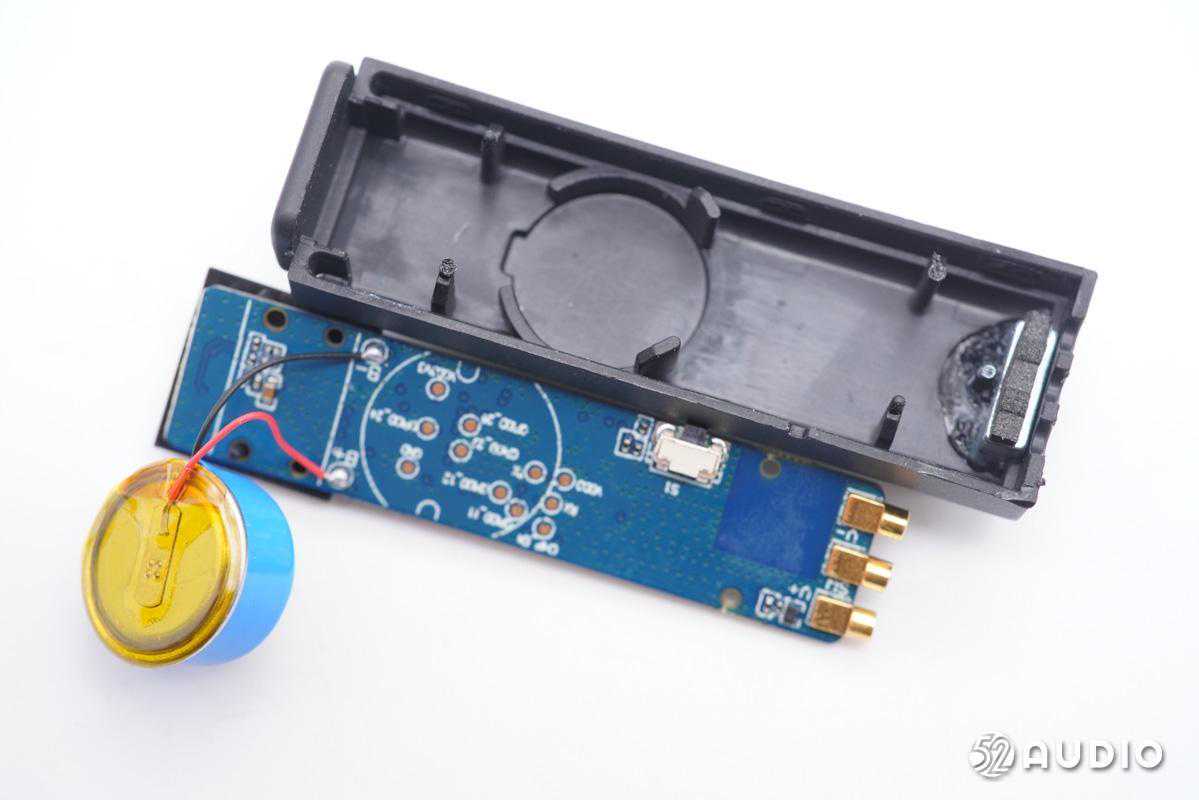

发射器内部电路板拆卸一览，背面设有卡槽固定电池。

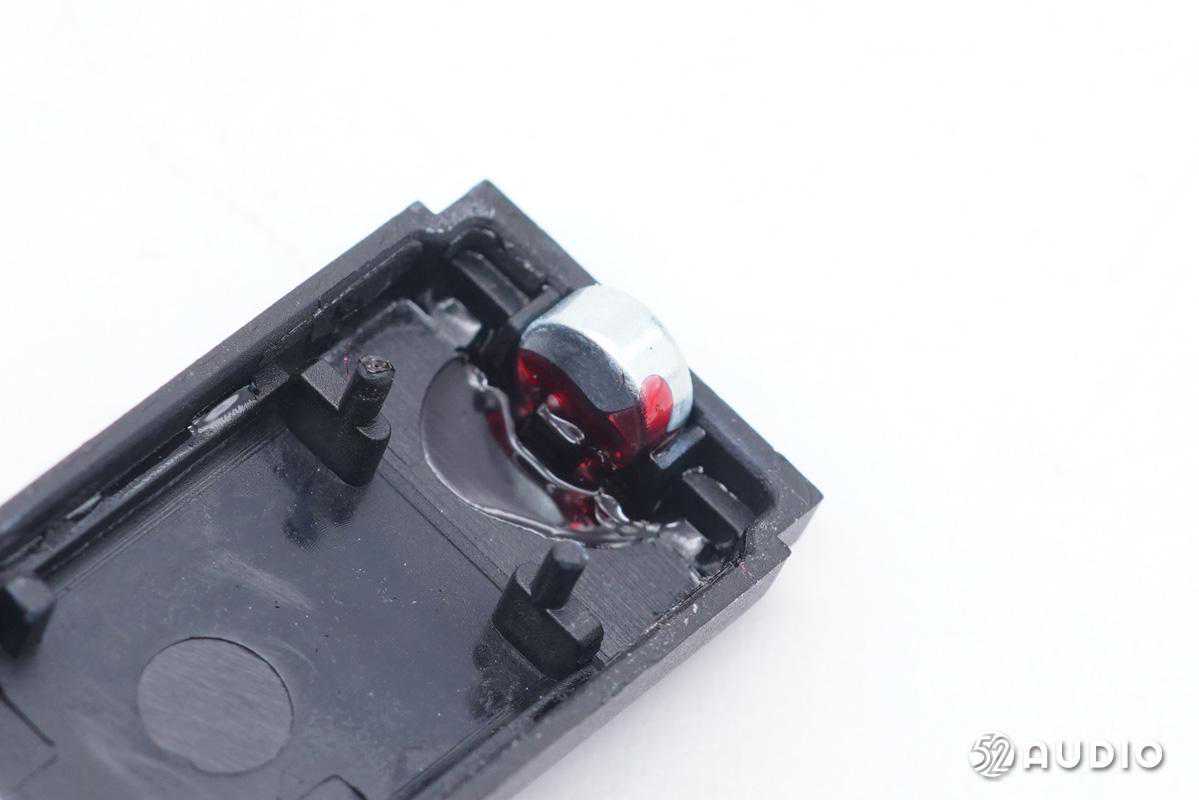

发射器后壳底部一览，底部设置有磁铁用于吸附充电盒。

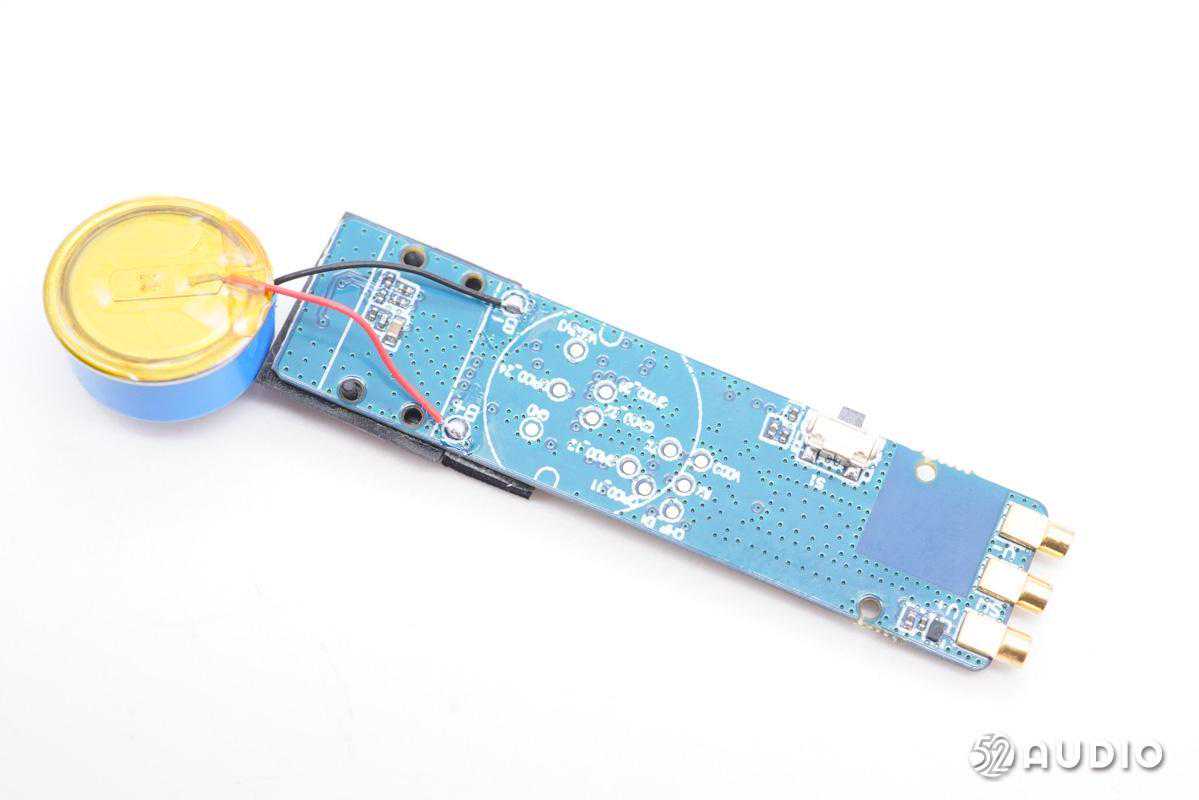

发射器pcb板背面一览。

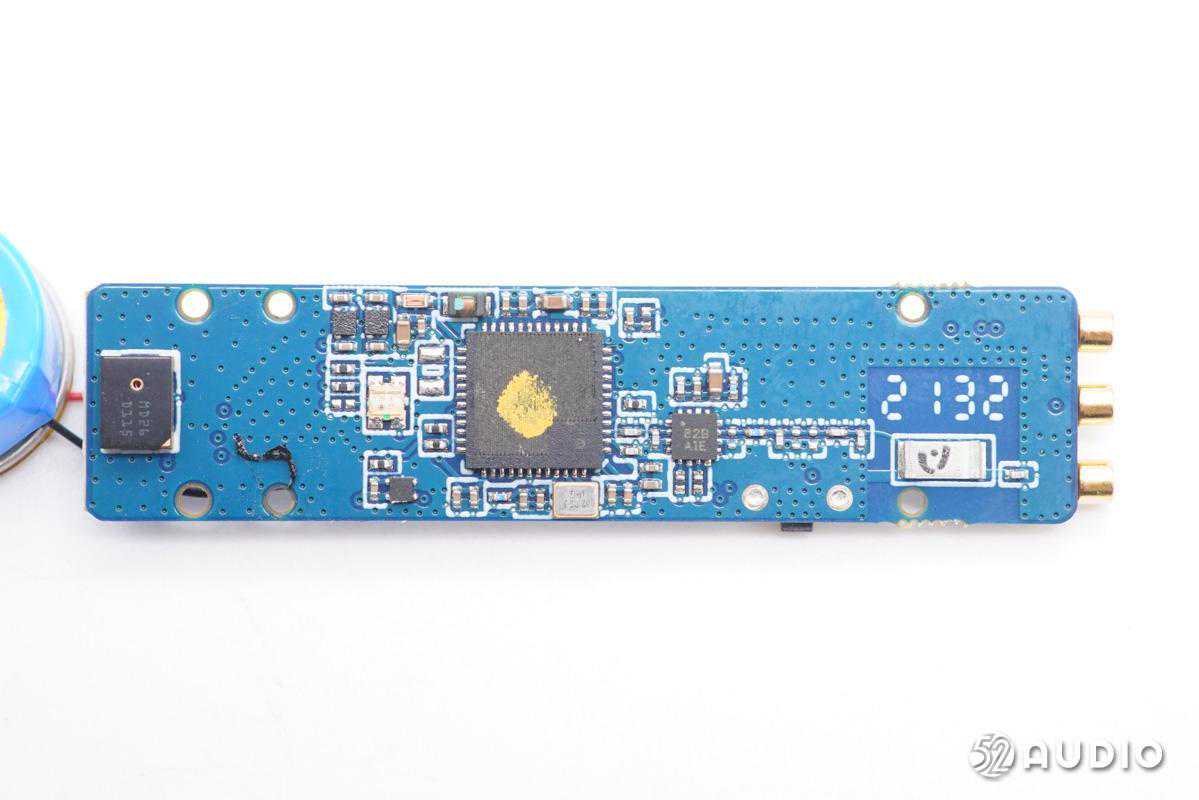

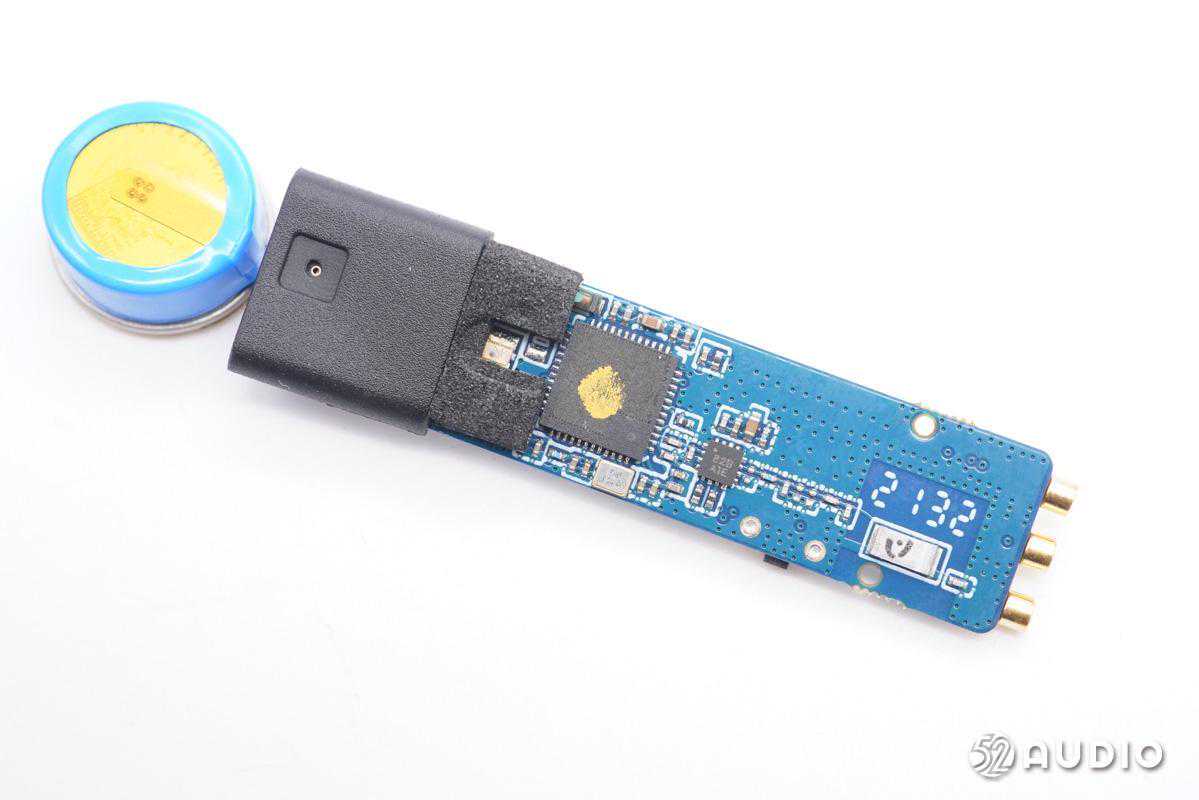

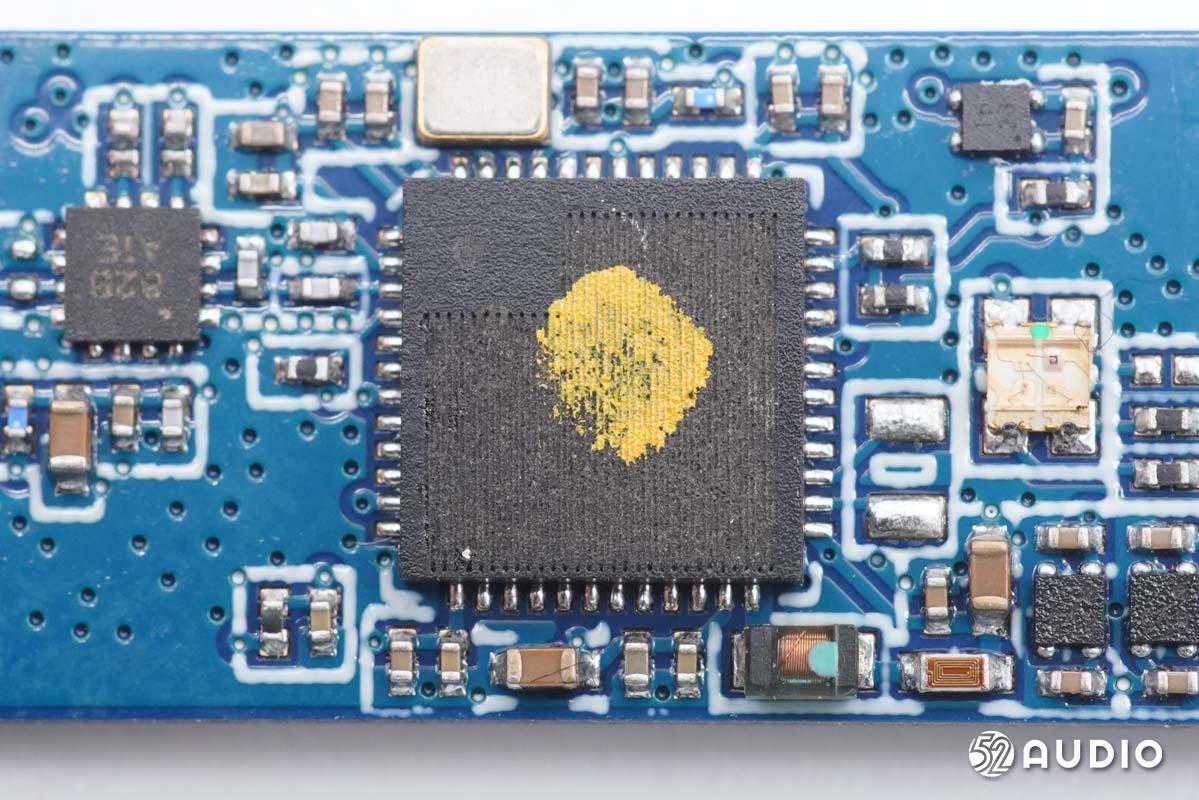

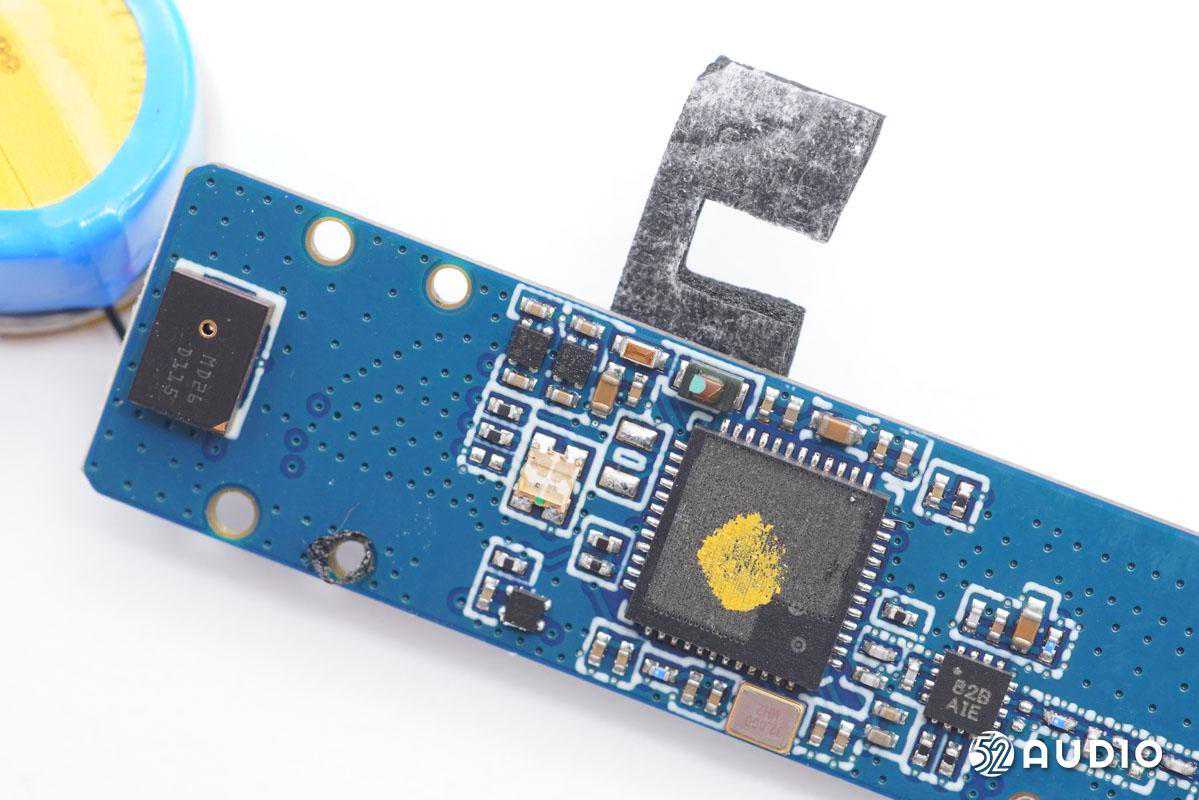

发射器pcb板正面一览。

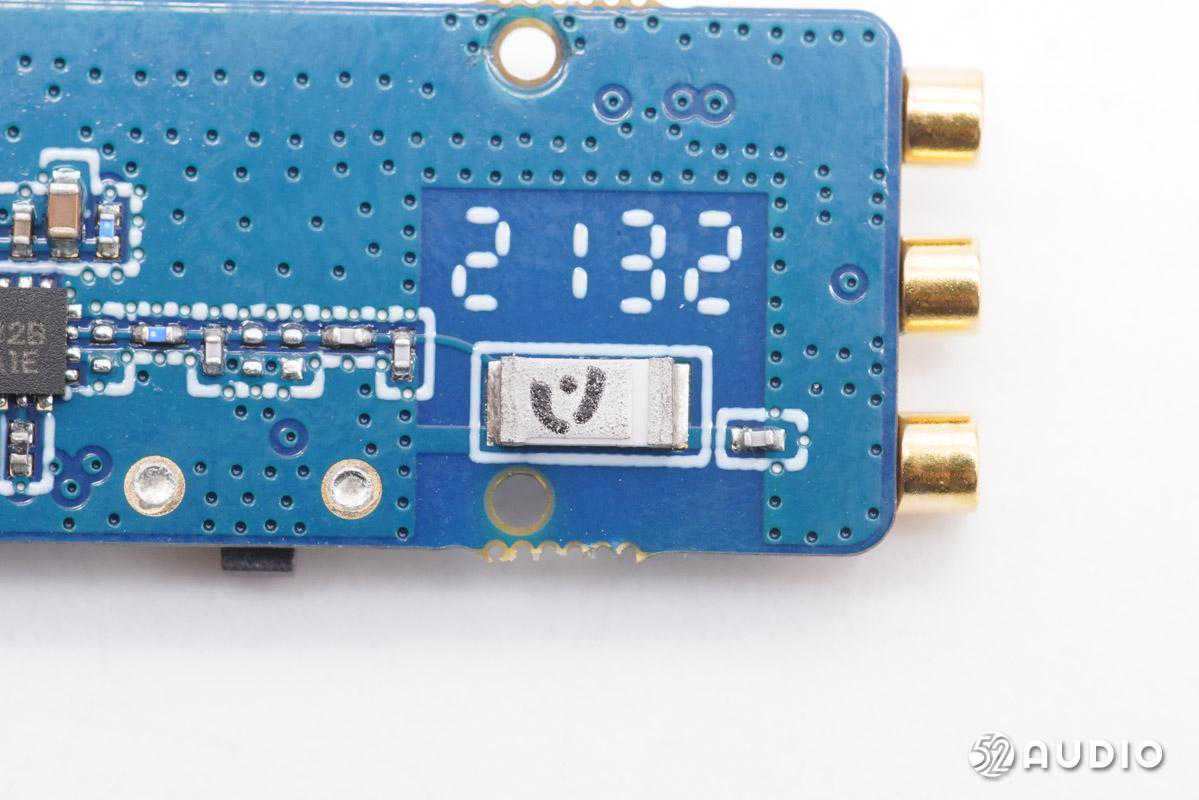

发射器pcb板底部的充电铜柱特写。

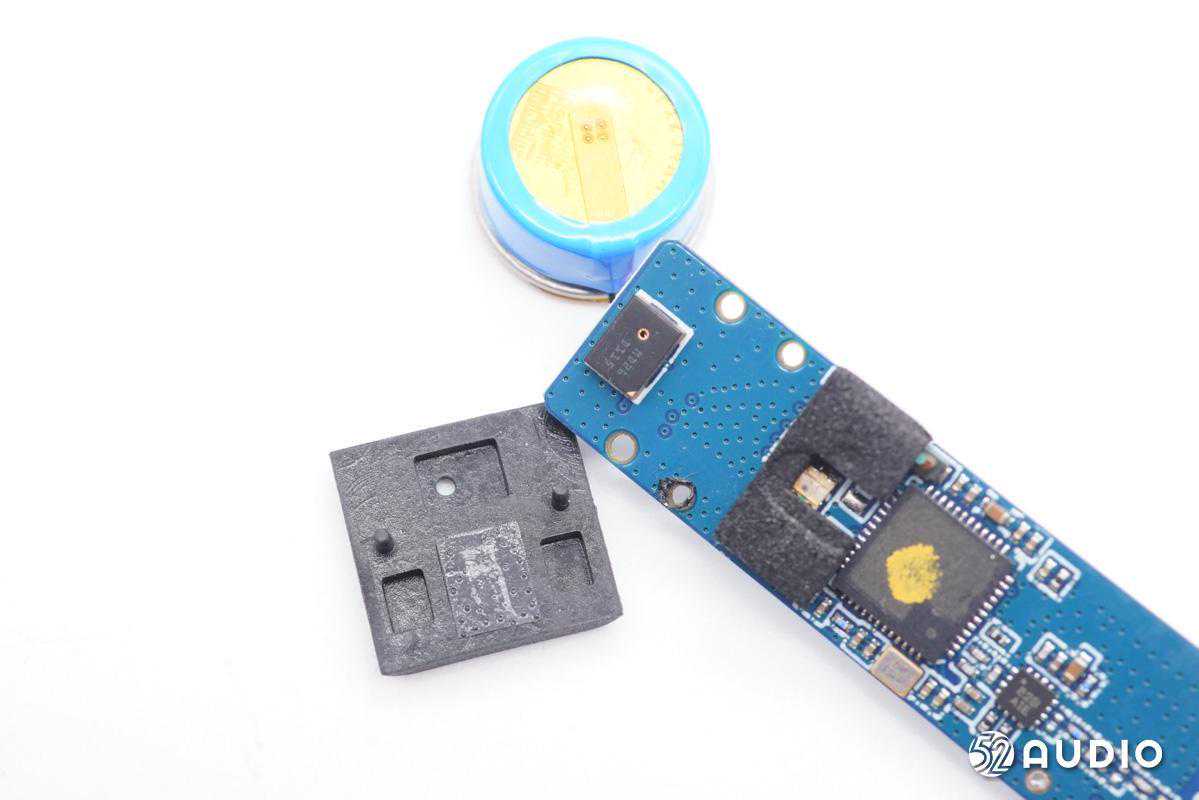

卸掉MEMS麦克风声学盖板，盖板使用柱孔定位。

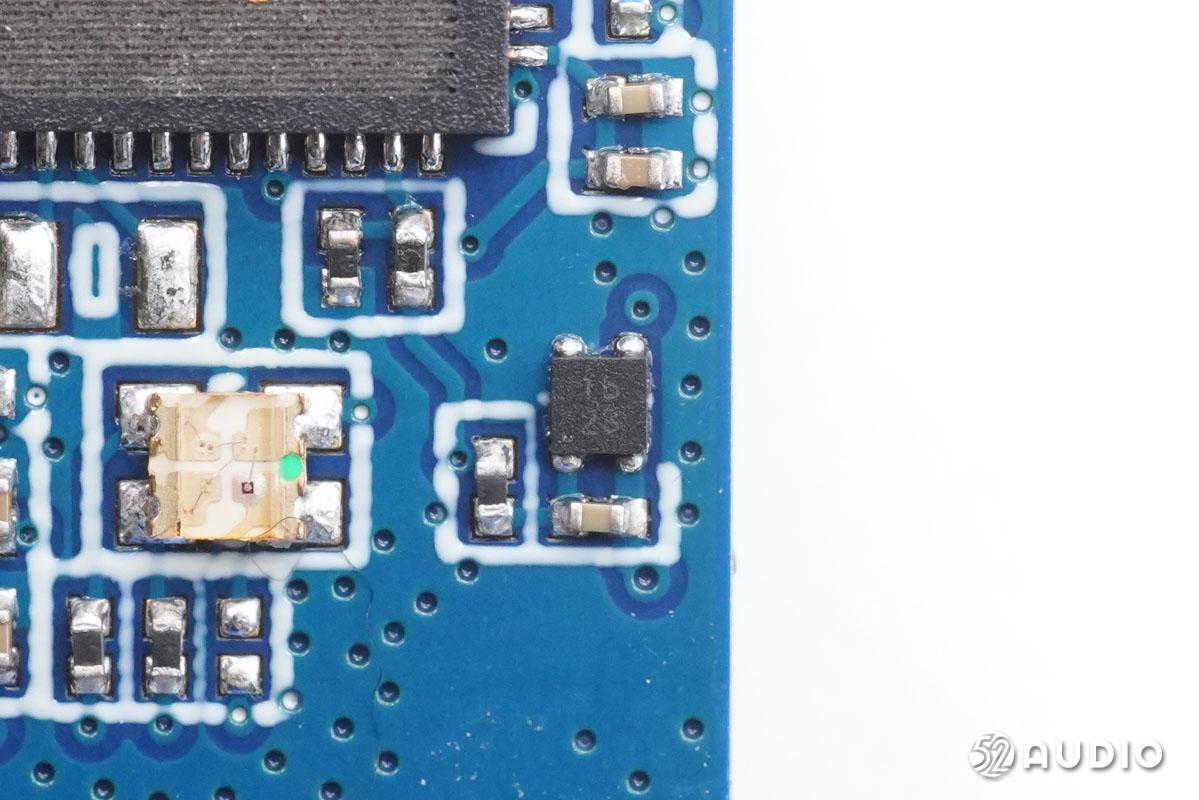

撕开防漏光海绵罩，海绵罩底下的LED指示灯特写。

接收器pcb板正面一览。

陶瓷蓝牙天线特写，用于无线传输数据给接收器。

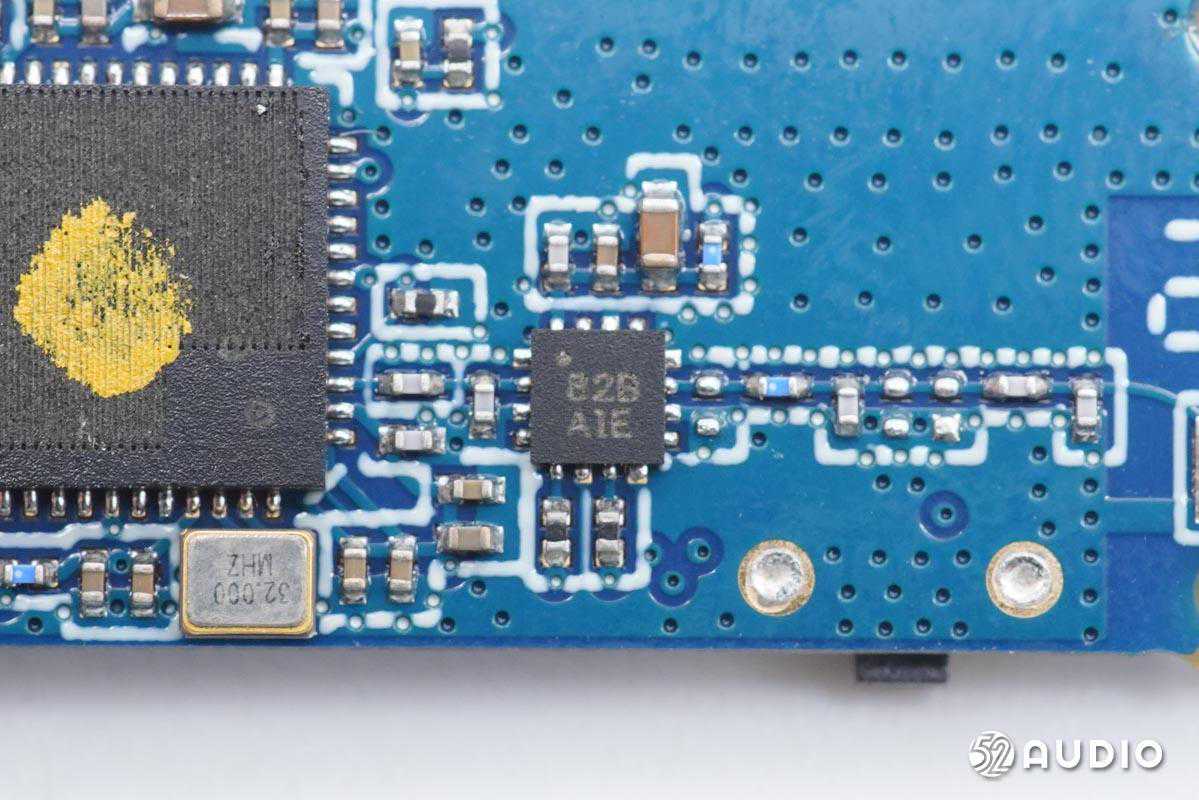

丝印82BA1E的前端放大器，用于放大蓝牙信号。

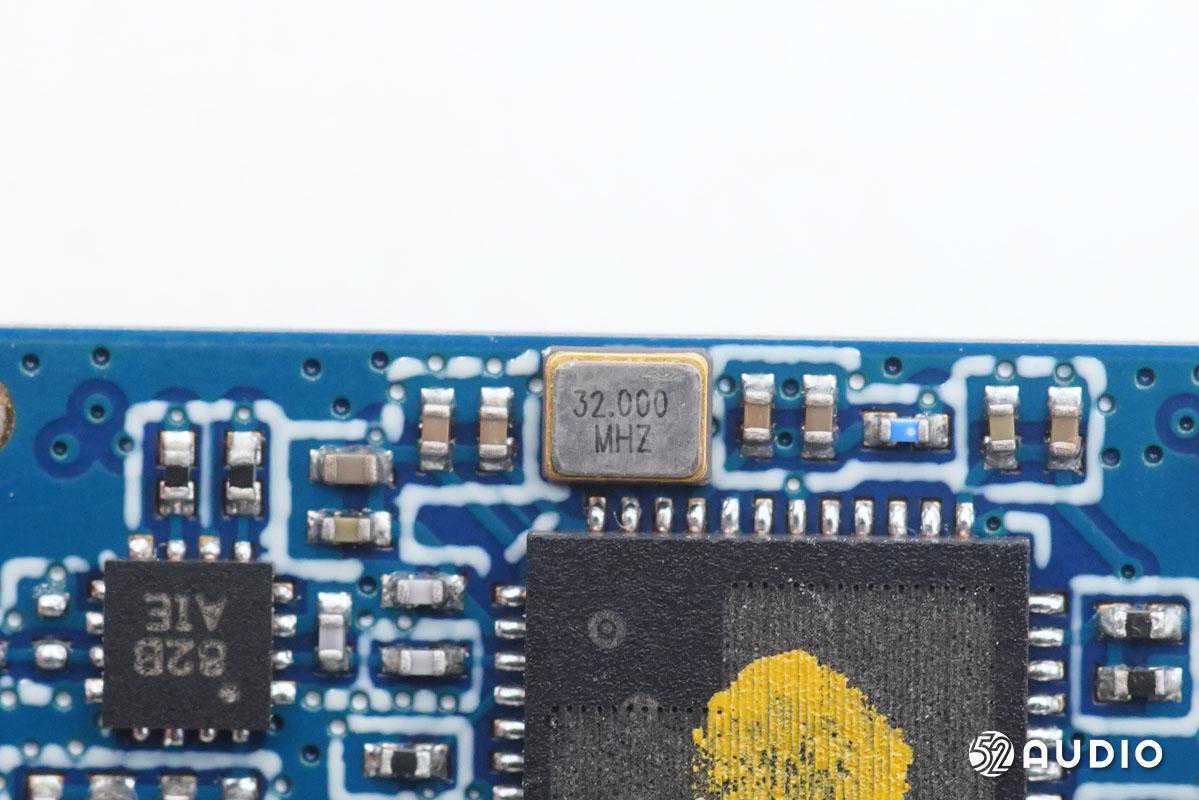

32.000MHZ晶振特写，为主控芯片提供时钟。

蓝牙芯片特写，丝印信息已被抹除。

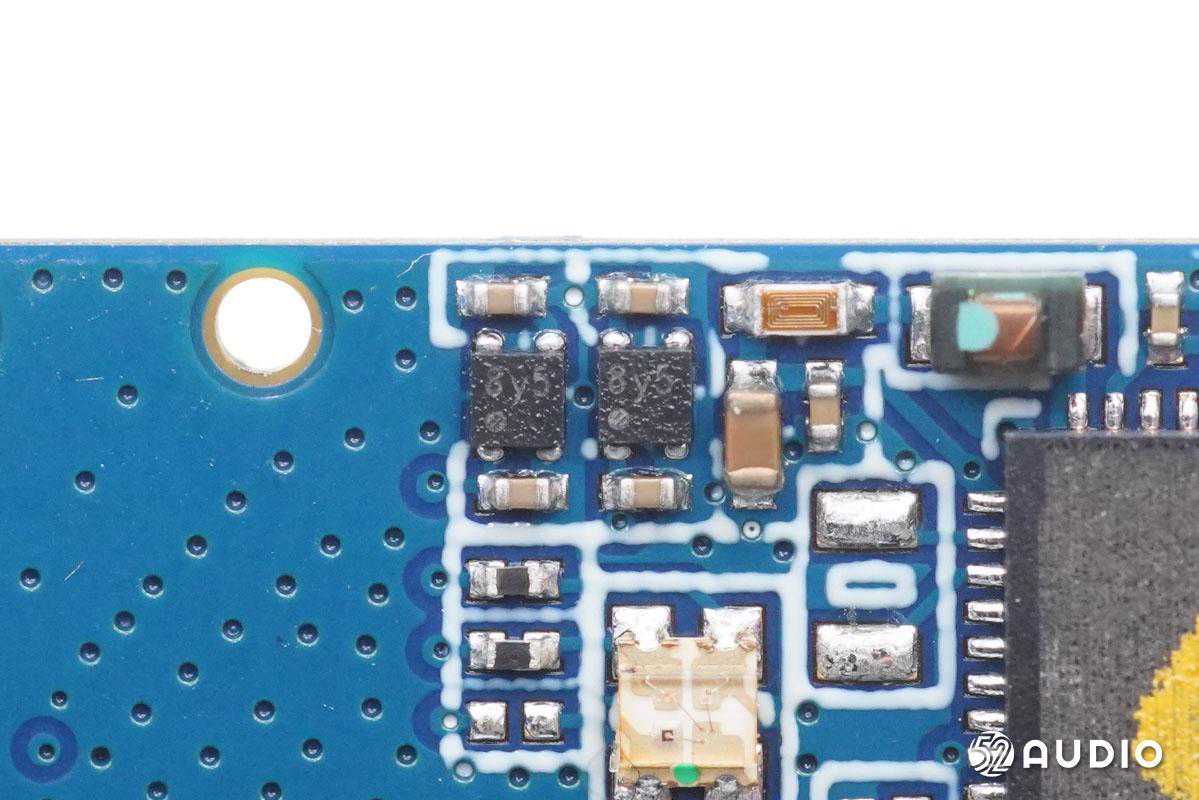

两颗丝印8y5的稳压管。

丝印1b23的IC。

麦克风的复位键特写，用于清除配对和重启设备。

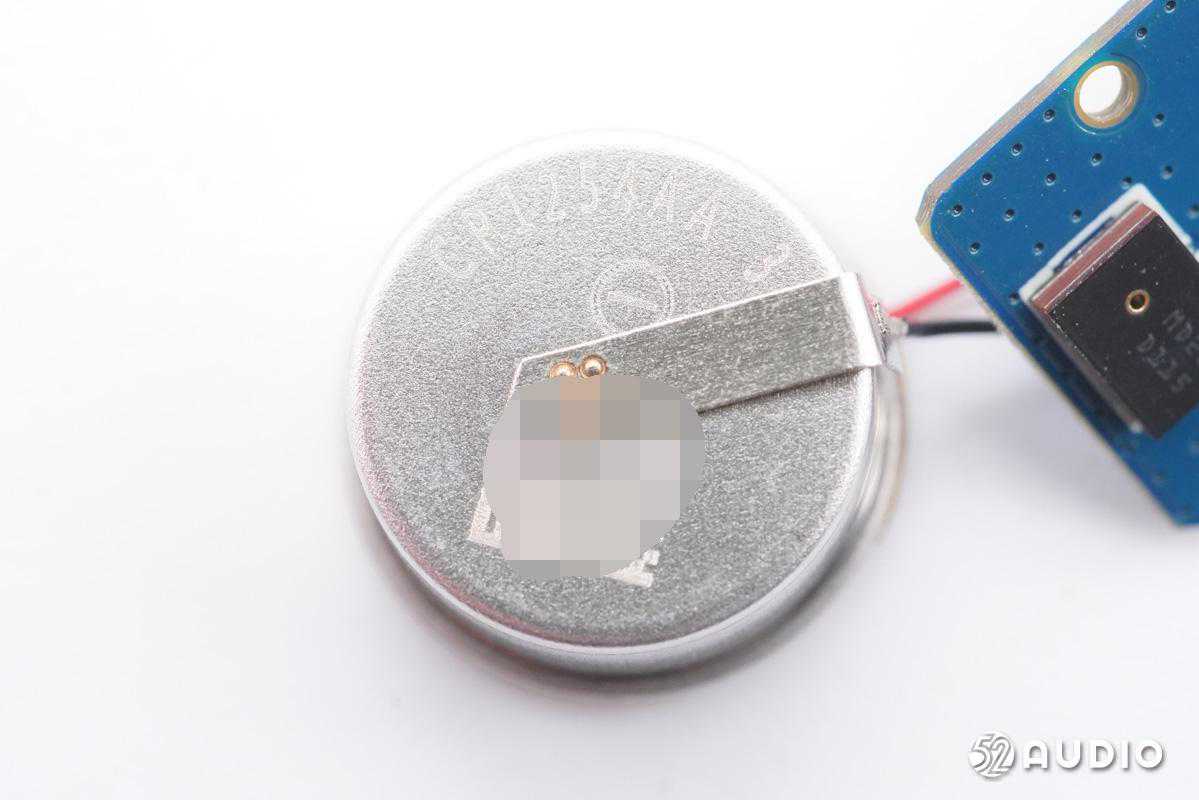

丝印1254AA的扣式锂电池，通过导线和主板连接。

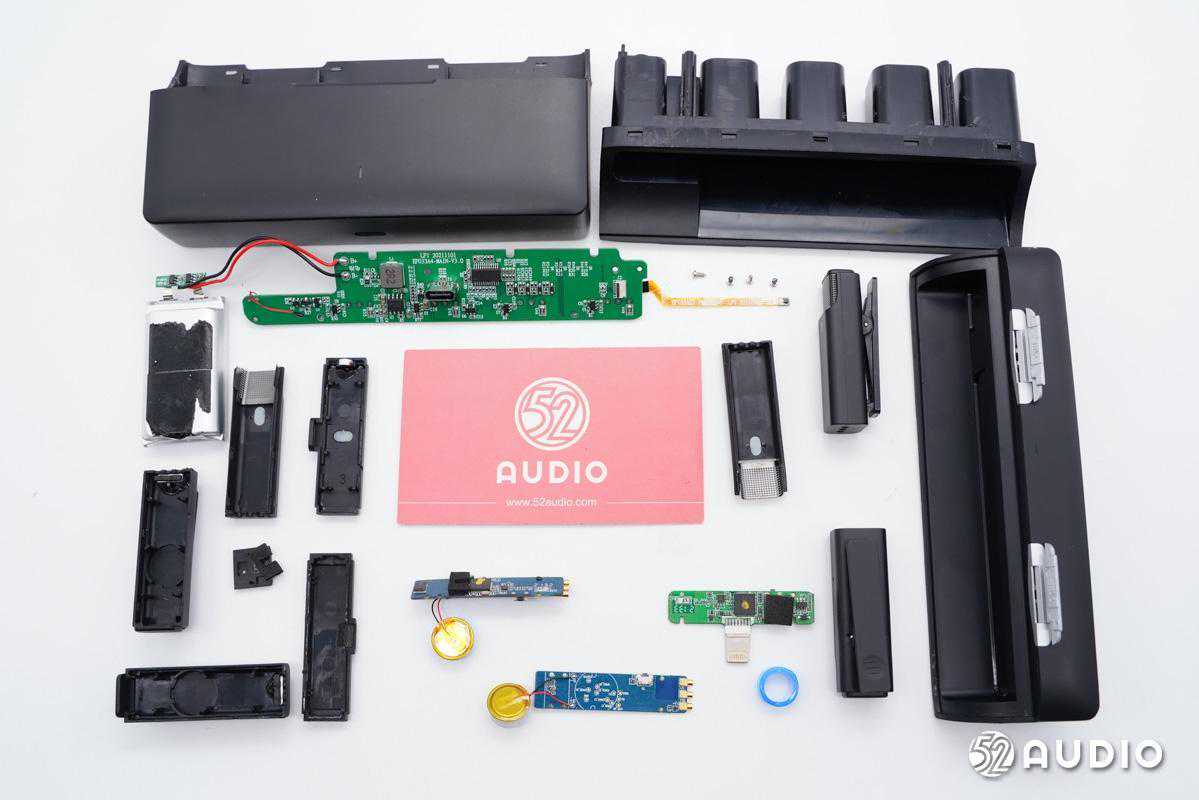

威麦麦克风拆解全家福。

三、我爱音频网总结

威麦科技麦克风产品外形小巧，整套设备重量仅为173g，整套设备跟一台智能手机重量差不多，适合随身携带。单个麦克风重量8g，夹在衣服上不会有负重感。整体设计参考了时下热门的TWS耳机设计，吸取TWS耳机充电仓的设计转化为麦克风充电仓，实现设备的便携和方便。

麦克风内部主板上采用陶瓷天线，在电路板上占用体积小，为其他元件提供更多的安装空间。支持2.4GHz蓝牙无线传输。区别于大部分的无线麦克风，威麦科技麦克风发射器和接收器都配备了“丝印82BA1E”的前端放大器，用于放大蓝牙信号，实现超远距离的蓝牙传输，最大传输距离可支持到300m。

技术层面上产品采用了威麦公司最新开发的AI降噪功能，区别于传统的双麦或者三麦降噪，只需单麦即可实现，产品结构更加简单，降噪深度更大。续航方面，采用njoinic英集芯IP5303的移动电源IC，升压效率高达91%，充电效率高达93%，内置电路管理，支持边充边放。威麦麦克风本身可使用时长为7h，充满电需要50min。充电仓配备1250mAh电池，使用满电可给麦克风充电2次，并且支持快充功能，充电5分钟可续航60分钟。

日常使用中，麦克风在使用时，充电仓内部设有霍尔元件作开盖检测，开盖即秒连，省去繁琐配对环节，使用简单方便。接收距离长等特性，支持Lightning/Type-C接口、兼容苹果手机、iPad、安卓手机、电脑等多种终端设备满足市场的需求。这种一拖四的设计，特别适合接头采访、多人综艺、直播间卖货等场景的使用。

综上所述，威麦科技无线麦克风型号EP033A4，外观小巧便携，续航能力强，配备AI降噪功能，支持Lightning、Type-C，可以完美满足专业和业余玩家对无线麦克的需求。​​​​
