说说我DIY无线电烙铁的思路
其实之前雏形已经做完只因近期的事情太多就把这个电烙铁的事遗忘了诶。。。
先最开先的设计来说起吧
之前的想法的做一个别致的模具出来使用3D打印模型虽然打印出来但感觉偏离了主题一些应该是考虑便捷等特性遂改进如下
雏形（待完善）

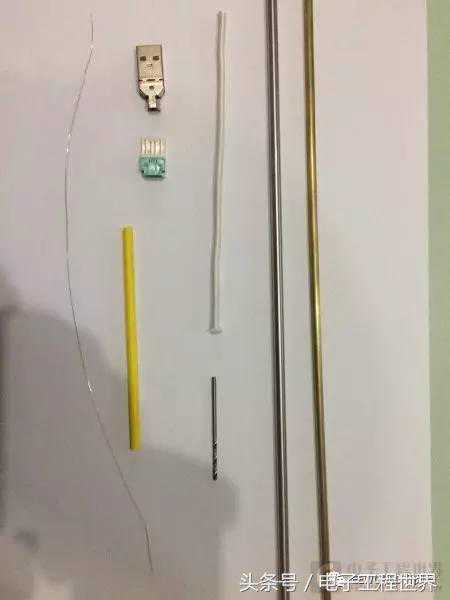

用到的一些材料电热丝铜管内3外5mm304不锈钢管3mm钻头耐高温管USB接头等
铜管侧面磨一个平口槽出来是为了引电热丝的一端
把电热丝用直径1.5mm针绕圈用电子猫上电5V测试发热正常
组装过程就不多加描述大家肯定都看得懂
这里说一下我把自破式USB中间两个引脚拔掉了（因为用不到）也方便后面的工作
第一次做的雏形完成图片没有拍试了一下松香是可以用的并且304不锈钢管从USB连接处开始至40mm处是可以直接用手拿（加温工作中不会因温度高出现意外）
但外观并不是很理想尤其是烙铁头于是将烙铁头进行更换为成品烙铁头（QUICK系列）
这是第二次雏形黑色导线只是为了连接测试使用测试用因此比较粗糙
OK这样以后就可以直接连上充电宝使用了
手头正好有之前@eric_wang给我的一个纽曼充电宝打开看了一下是2节18650电池连接上测试8-10秒可以化松香15秒左右可以焊接工作人在外地没拍图片
空下来后会继续改进现在并不美观有想法的朋友可以一起探讨
有疑问直接留言即可抽时间上线我会回复（出差在外。。。）
