不用单片机控制，做最简单的流水灯

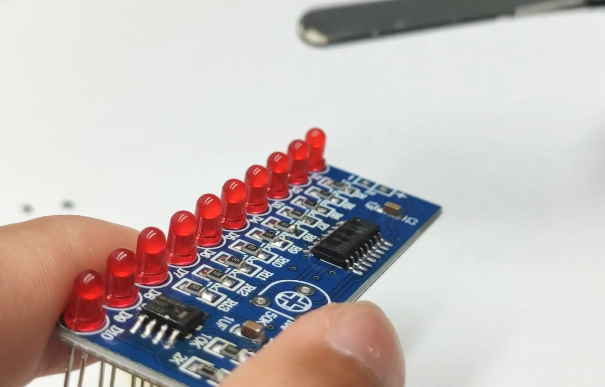

流水灯图

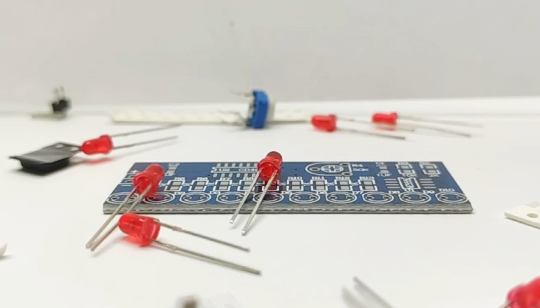

元件

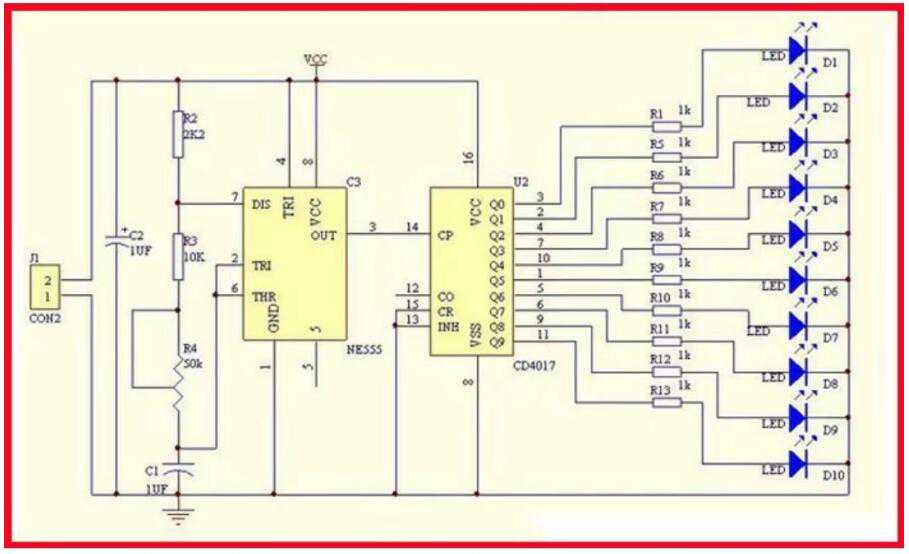

下面是原理图
原理图
当电源通过电阻时，电容开始充电，NE555的2脚处于低电平,故输出端3脚呈高电平,当电源电阻向电容充电到2/3电源电压时,输出端3脚电平由高变低,NE555内部放电管导通,如此循环形成了振荡电路。
NE555引脚图
下面是充放电时间计算公式，充电时间为：0.695(R2+R3+R4)C1,
放电时间为：0.695(R4+R3)C1
我们先把电路焊接，今天要用到热风枪去焊接贴片电容电阻。
贴片元件
风抢加热
热风枪的温度控制在330度左右，焊接时要注意先预热。
当NE555的时钟振荡信号不断的加在CD4017的14脚，在CD4017的10个输出端上接有10只LED,当CD4017的10个输出端在时钟信号作用下轮流产生高电平，则D1--D10依次被点亮，从而形成流水灯效果。调节电位器的大小，可以改变频率从而改变流水灯的速度。
流水灯
调节电位器的大小，可以改变频率从而改变流水灯的速度。
调节速度
依照这个逻辑，还可以衍生出很多奇特的想法，你们能想到哪些呢？
实际效果
